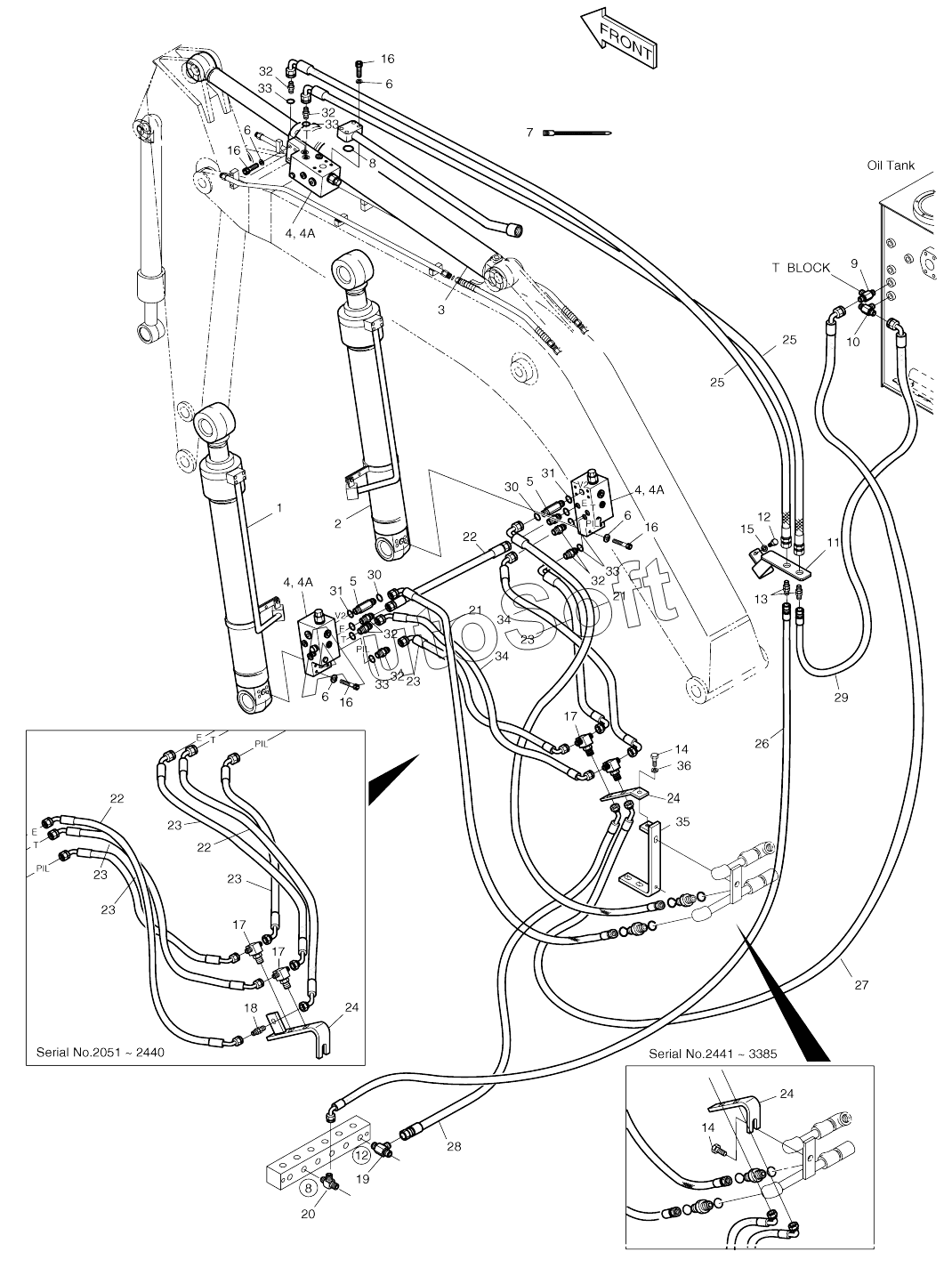

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2) (2017). LOCK VALVE PIPING-BOOM 4.3M (2051-)
26
21
21
21
21
21
22
22
22
22
22
22
22
23
23
23
23
23
23
23
23
23
23
23
23
23
23
24
24
24
24
24
24
24
24
24
24
25
25
20
27
28
29
30
30
31
31
32
32
32
32
32
33
33
33
33
34
34
35
36
10
1
2
3
4
4
4
4A
4A
4A
5
5
6
6
6
6
7
8
9
11
12
13
14
14
14
14
14
15
16
16
16
16
17
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00783 | 4***3 | Lock valve piping | |
| 1 | 4***4 | Boom cylinder-arti.boom | |
| 10 | 2***2 | Tee | |
| 11 | 1***8 | BRAKCET | |
| 12 | S***3 | BOLT M10X1.5X22 | |
| 13 | 1***7 | ADAPTER | |
| 14 | S***3 | Bolt | |
| 14 | S***3 | BOLT M12X1.75X60 | |
| 15 | S***3 | WASHER;SPRING M10 | |
| 16 | S***6 | BOLT M10X1.5X50 | |
| 17 | 1***8 | TEE | |
| 18 | 1***0 | ADAPTER PF1/4-PF1/4 | |
| 19 | 2***1 | TEE PFO3/8-PF3/8-PF1/4 | |
| 2 | 4***5 | Boom cylinder-arti.boom | |
| 20 | 2***6 | TEE | |
| 21 | D***2 | Hose | |
| 21 | D***1 | Hose | |
| 22 | 2***8 | Hose | |
| 22 | D***2 | Hose | |
| 23 | D***1 | Hose | |
| 23 | D***4 | Hose | |
| 24 | 1***0 | Bracket | |
| 24 | 1***4 | Bracket | |
| 24 | 1***8 | BRACKET | |
| 25 | 2***2 | Hose | |
| 26 | 2***3 | HOSE PF3/8-2100L | |
| 27 | 2***0 | Hose | |
| 28 | 2***3 | Hose | |
| 29 | 2***1 | Hose | |
| 3 | 4***6 | Cylinder, arm | |
| 30 | S***1 | O-RING | |
| 31 | 1***4 | Seal | |
| 32 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 33 | S***1 | O-RING | |
| 34 | D***5 | Hose | |
| 35 | 1***5 | Bracket | |
| 36 | S***3 | WASHER;SPRING M10 | |
| 4 | 4***A | VALVE;LOCK | |
| 4A | K***8 | SEAL KIT | |
| 5 | 2***7 | ADAPTER | |
| 6 | S***1 | WASHER;SPRING | |
| 7 | 2***2 | CLIP;BAND | |
| 8 | S***1 | O-RING | |
| 9 | 2***1 | TEE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
