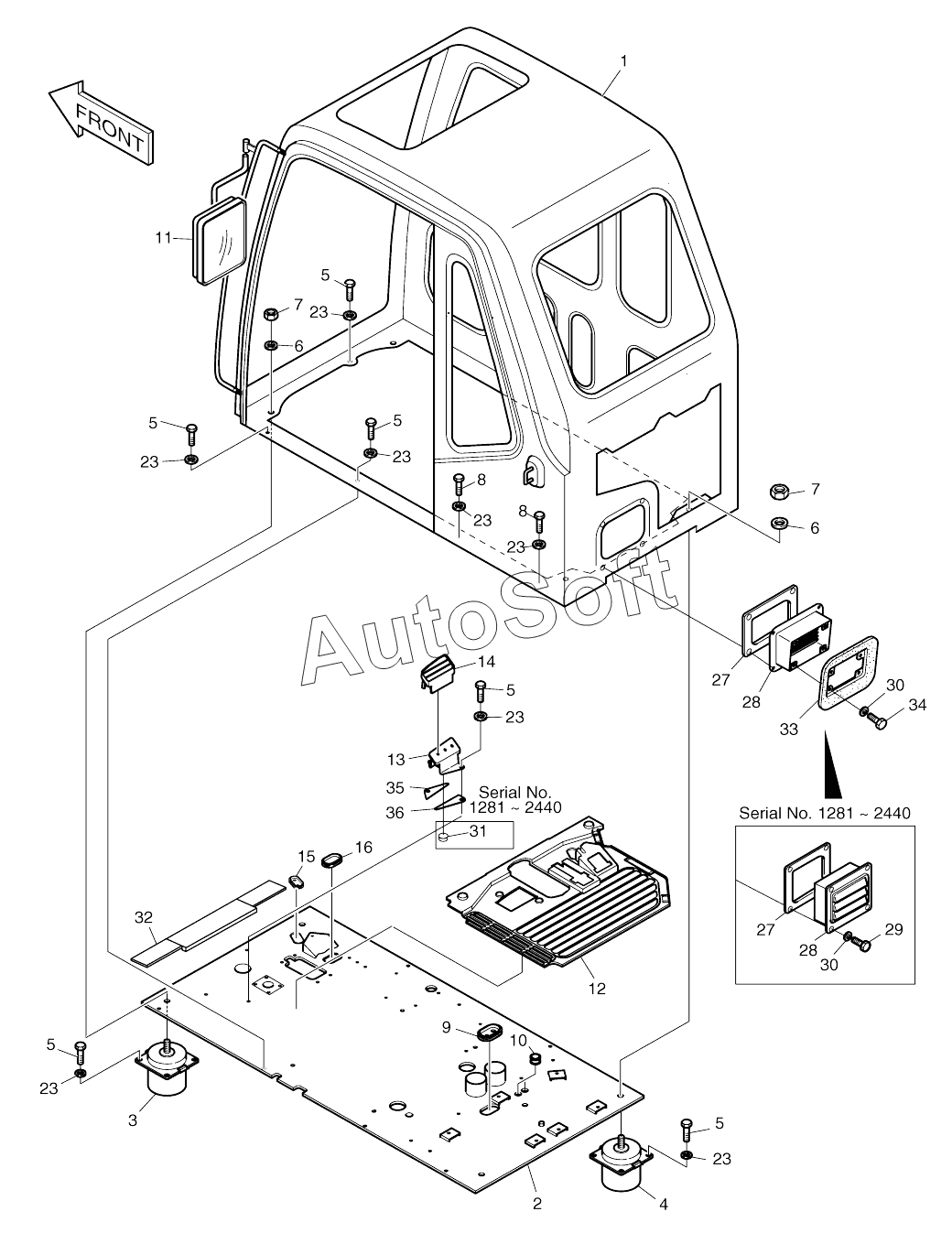

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2) (2017). CABIN ASSY-WINDOW GUARD (1281-)
28
28
12
13
14
15
16
23
23
23
23
23
23
23
23
27
27
28
28
29
30
30
31
32
33
34
35
36
3
1
2
622-00011C
4
5
5
5
5
5
5
5
5
6
7
8
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 622-00011C | 6***C | Cabin, window guard | |
| 622-00011E | 6***E | Cabin, window guard | |
| 622-00011H | 6***H | Cabin, window guard | |
| 622-00011J | 6***J | Cabin, window guard | |
| 1 | 2***G | Cabin | |
| 1 | 2***H | Cabin | |
| 1 | 2***K | Cabin | |
| 1 | 2***L | Cabin | |
| 2 | 6***A | Plate, floor | |
| 3 | 1***0 | CABIN MOUNT;FRONT | |
| 4 | 1***1 | CABIN MOUNT;REAR | |
| 5 | 2***2 | BOLT M10X1.5X25 | |
| 6 | 2***2 | WASHER | |
| 7 | 2***7 | NUT | |
| 8 | 2***3 | BOLT M10X1.5X65 | |
| 9 | 2***8 | BUSHING;RUBBER | |
| 10 | 2***8 | BUSHING;RUBBER | |
| 11 | 2***2 | Mirror, main | |
| 11 | 9***2 | MIRROR;MAIN | |
| 12 | 2***7 | Mat, floor | |
| 13 | 2***A | BRACKET;FOOT REST(L.H) | |
| 14 | 2***6 | COVER;FOOT REST(L.H) | |
| 15 | 2***3 | Bushing, rubber | |
| 16 | 2***2 | Bushing, rubber | |
| 23 | 2***1 | WASHER | |
| 27 | 2***7 | RUBBER;PLATE | |
| 28 | 2***5 | Plate, cover | |
| 28 | 6***9 | PLATE;COVER | |
| 29 | 2***6 | BOLT M6X1.0X16 | |
| 30 | 2***3 | WASHER | |
| 31 | 2***7 | Cap | |
| 32 | 2***6 | Mat, front | |
| 33 | 6***0 | COVER;FRESH AIR DUCT | |
| 34 | 2***9 | BOLT M6X1.0X12 | |
| 35 | 1***9 | RUBBER;DAMPER(L.H) | |
| 36 | 1***0 | RUBBER;DAMPER(L.H) |
