Каталог запасных частей к технике: Doosan SOLAR 130W-V(2) (2017). ENGINE CONTROL ASSY
32
26
26
26
26
26
26
26
26
27
27
27
27
27
27
28
28
28
28
28
28
28
28
29
29
29
29
29
29
29
29
29
29
29
29
30
31
26
26
33
34
35
36
37
37
38
39
40
41
42
42
42
42
43
44
13
1
2
2
2
3
3
3
4
5
6
7
7
8
8
9
9
10
11
11
11
11
11
11
11
12
12
12
12
2133-2017
14
15
15
16
17
18
19
20
21
22
23
24
25
25
25
25

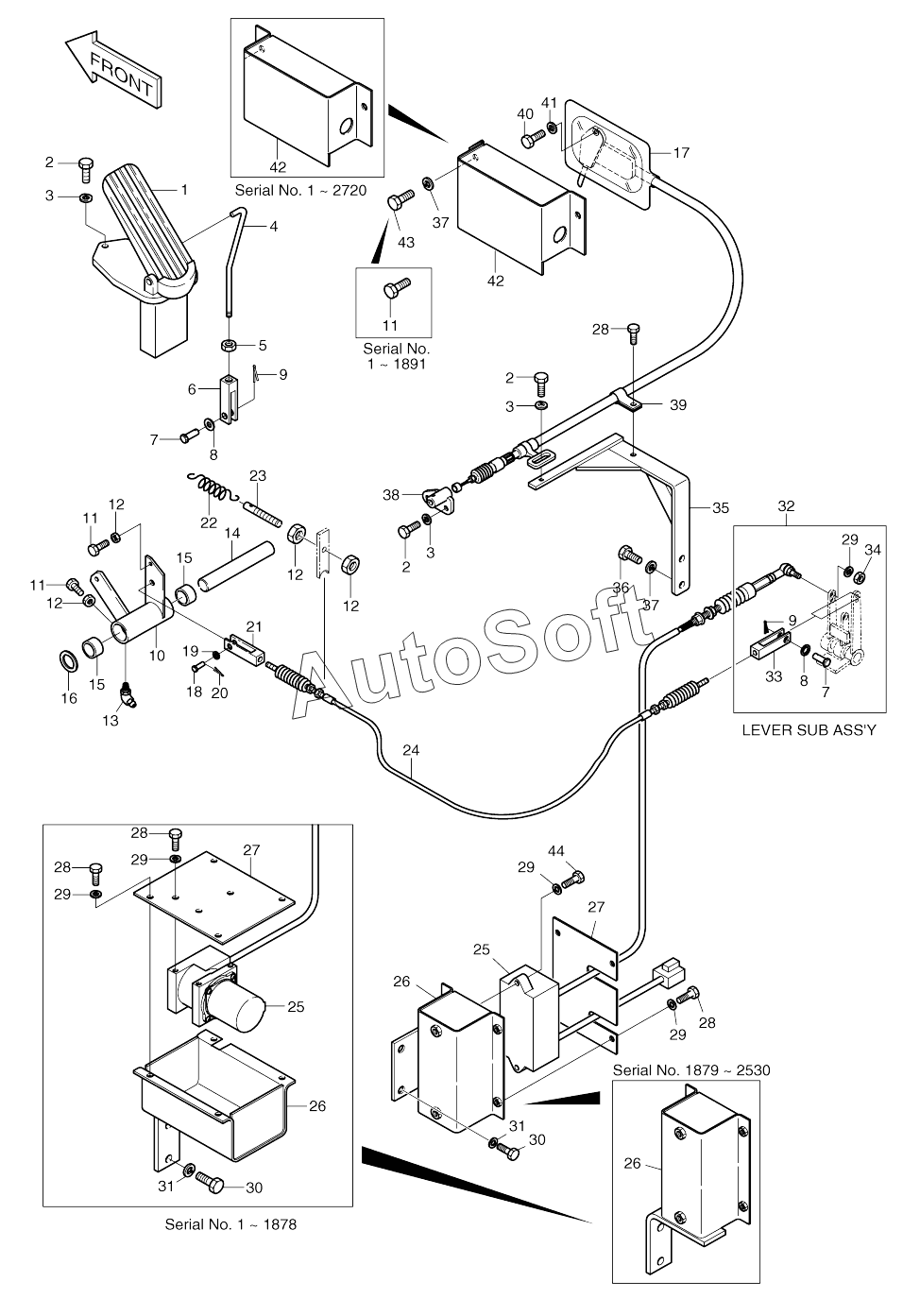

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2133-2017 | 2***7 | Engine control assy | |
| 1 | 2***3 | Pedal, remocon | |
| 1 | 2***A | Pedal, remocon | |
| 2 | S***3 | BOLT M6X1.0X14 | |
| 3 | S***3 | WASHER;SPRING M6 | |
| 4 | 2***0 | Rod | |
| 5 | S***3 | NUT M6X1.0 | |
| 6 | 2***3 | End, fork | |
| 7 | 2***8 | Pin | |
| 8 | S***3 | WASHER;PLAIN | |
| 9 | S***1 | Pin, split | |
| 10 | 2***1 | Lever | |
| 11 | S***3 | BOLT M10X1.5X30 | |
| 11 | S***3 | BOLT M10X1.5X30 | |
| 12 | S***3 | NUT M10X1.5 | |
| 13 | S***2 | Nipple, grease | |
| 14 | 2***4 | Pin | |
| 15 | 2***9 | Bearing, needle | |
| 16 | S***3 | WASHER;PLAIN | |
| 17 | 2***6 | MOTOR;ENGINE STOP | |
| 18 | 2***6 | Pin | |
| 19 | S***3 | WASHER;PLAIN M8 | |
| 20 | S***3 | Pin, split | |
| 21 | 2***9 | End, fork | |
| 22 | 2***9 | Spring | |
| 23 | 2***2 | Rod | |
| 24 | 2***4 | Cable, control | |
| 25 | 2***9 | Actuator, engine control | |
| 25 | 5***4 | ACTUATOR;ENGINE CONTROL | |
| 26 | 1***6 | Bracket | |
| 26 | 1***A | Bracket | |
| 26 | 1***8 | Bracket | |
| 26 | 1***8 | Bracket | |
| 26 | 2***A | Bracket | |
| 27 | 1***4 | PLATE | |
| 27 | 1***2 | Plate, cover | |
| 27 | 2***0 | Plate | |
| 28 | S***3 | BOLT M8X1.25X20 | |
| 28 | S***3 | BOLT M8X1.25X20 | |
| 29 | S***3 | WASHER;SPRING | |
| 29 | S***3 | WASHER;SPRING | |
| 30 | S***3 | BOLT M12X1.75X25 | |
| 30 | S***3 | BOLT M12X1.75X30 | |
| 31 | S***3 | WASHER;SPRING M10 | |
| 32 | 2***A | Lever assy | |
| 32 | 2***B | Lever assy | |
| 33 | 2***5 | End, fork | |
| 34 | S***3 | NUT M8X1.25 | |
| 35 | 2***7 | Bracket | |
| 36 | S***3 | BOLT M10X1.25X20 | |
| 37 | S***3 | WASHER;SPRING M10 | |
| 38 | 2***2 | HOOK;CABLE | |
| 39 | 2***0 | CLIP | |
| 40 | S***3 | BOLT M8X1.25X25 | |
| 41 | S***3 | WASHER;PLAIN M8 | |
| 42 | 2***A | Cover | |
| 42 | 2***B | Cover | |
| 43 | S***3 | BOLT M10X1.5X20 | |
| 44 | S***3 | BOLT M8X1.25X35 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
