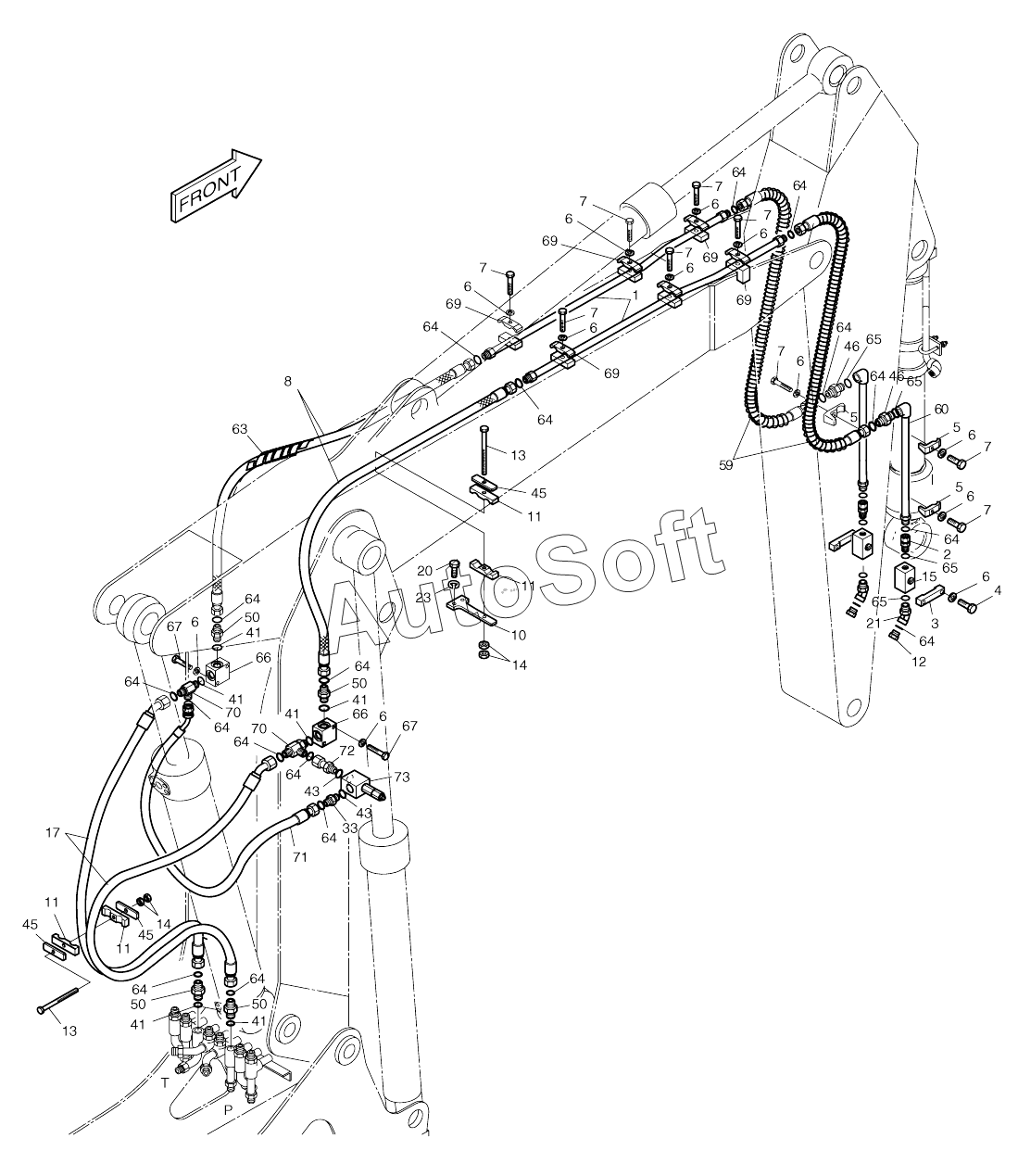

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2) (2017). FRONT PIPING (3)-ONE WAY (ARTI. BOOM) (1-2599)
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
64
33
41
41
41
41
41
41
43
43
45
45
45
46
46
50
50
50
50
59
60
63
23
65
65
65
65
66
66
67
67
69
69
69
69
69
70
70
71
72
73
11
11
11
11
1
2
3
4
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
8
10
400-00579
400-00579
400-00579
400-00579
12
13
13
14
14
15
17
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00579 | 4***9 | Front piping | |
| 1 | 2***7 | Pipe | |
| 2 | 2***0 | ADAPTER | |
| 3 | 2***5 | CLAMP;STOP VALVE | |
| 4 | S***3 | BOLT M12X1.75X75 | |
| 5 | 2***2 | CLAMP | |
| 6 | S***3 | WASHER;SPRING M10 | |
| 7 | S***3 | BOLT M12X1.75X50 | |
| 8 | 2***4 | Hose | |
| 10 | 2***2 | Plate | |
| 11 | 2***6 | CLAMP;RUBBER | |
| 12 | 2***1 | CAP | |
| 13 | S***3 | Bolt | |
| 14 | S***3 | NUT M10X1.5 | |
| 15 | 2***9 | Valve, stop | |
| 15 | 2***A | VALVE;STOP | |
| 17 | 2***3 | Hose | |
| 20 | S***3 | BOLT M10X1.5X20 | |
| 21 | 2***1 | ELBOW | |
| 23 | S***3 | WASHER;SPRING M10 | |
| 33 | 2***2 | Adapter | |
| 41 | S***1 | O-RING | |
| 43 | S***1 | O-RING | |
| 45 | 2***1 | Plate | |
| 46 | 2***1 | ADAPTER | |
| 50 | 2***5 | ADAPTER | |
| 59 | 2***5 | HOSE-1800L | |
| 60 | 2***0 | PIPE | |
| 63 | 2***6 | Protector, hose | |
| 64 | S***1 | O-RING | |
| 65 | S***1 | O-RING | |
| 66 | 2***7 | Block | |
| 67 | S***3 | BOLT M12X1.75X65 | |
| 69 | 2***3 | Clamp, pipe | |
| 70 | 2***1 | Tee | |
| 71 | 2***4 | Hose | |
| 72 | 2***5 | Adapter | |
| 73 | 2***7 | Valve, relief | |
| 73 | 2***A | VALVE;RELIEF |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
