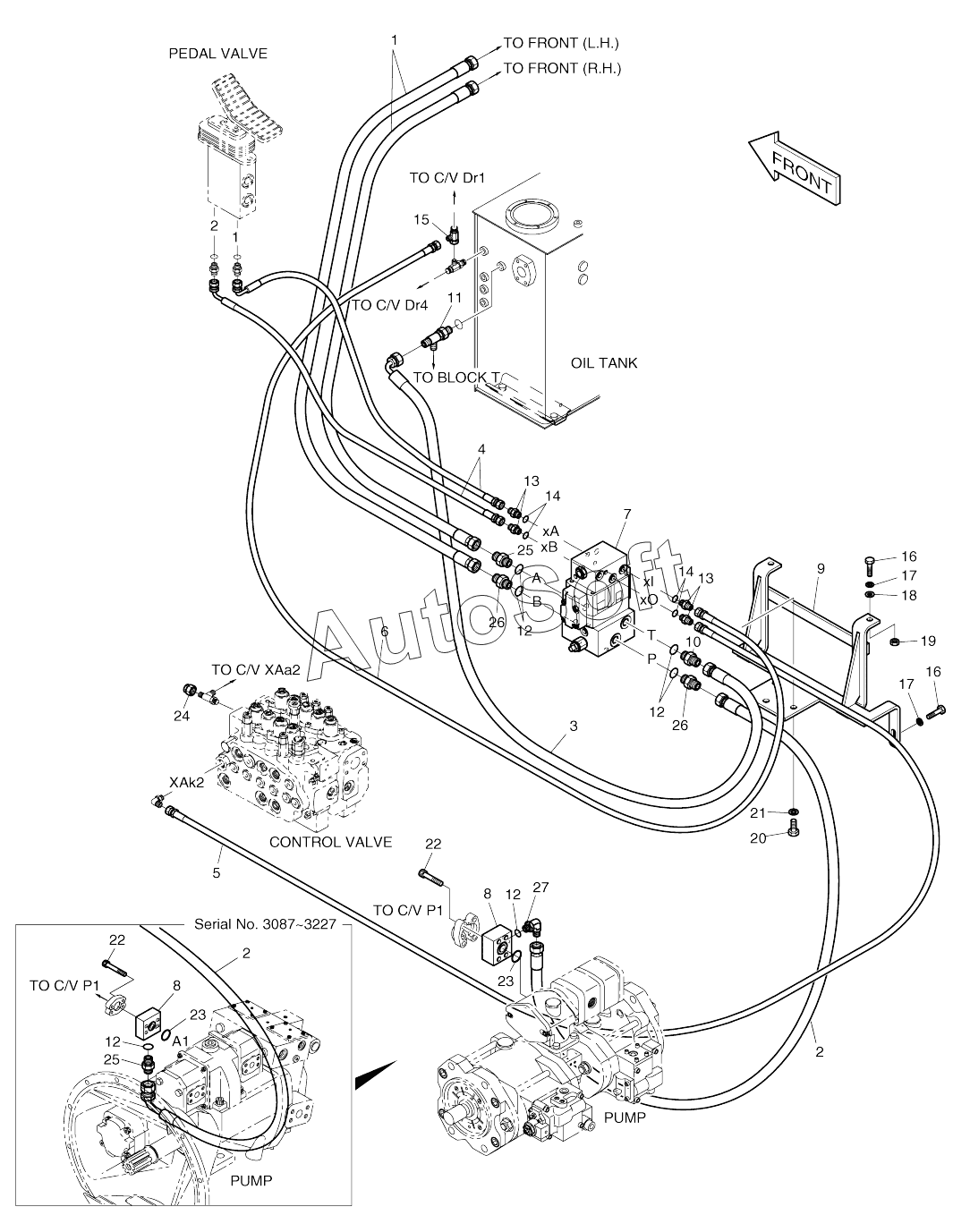

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2) (2017). MAIN PIPING-ROTATION AND TILTING (3087-)
22
22
14
14
15
16
16
17
17
18
19
20
21
13
13
22
22
23
23
24
25
25
25
25
25
26
26
27
400-00675A
12
12
12
12
11
10
9
8
8
8
8
7
6
5
4
3
2
2
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00675A | 4***A | Main piping-rotation and tilting | |
| 1 | D***4 | HOSE ORS1/2-2700L | |
| 2 | D***1 | Hose | |
| 2 | D***2 | Hose | |
| 3 | D***3 | Hose | |
| 4 | 2***6 | Hose | |
| 5 | 2***0 | HOSE PF1/4-2700L | |
| 6 | 2***2 | HOSE PF1/4-2000L | |
| 7 | 4***A | Option valve | |
| 7 | 4***C | VALVE;OPTION | |
| 8 | 4***A | Block | |
| 8 | 4***2 | BLOCK | |
| 9 | 1***A | BRACKET | |
| 10 | 2***6 | ADAPTER | |
| 11 | 2***5 | TEE 3-PF1/2 | |
| 12 | S***1 | O-RING | |
| 13 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 14 | S***1 | O-RING | |
| 15 | 1***1 | Tee,union | |
| 16 | S***3 | BOLT M10X1.5X40 | |
| 17 | S***3 | WASHER;SPRING | |
| 18 | S***3 | WASHER;PLAIN | |
| 19 | S***3 | NUT M10X1.5 | |
| 20 | S***6 | Bolt | |
| 21 | S***3 | Washer, spring | |
| 22 | S***6 | Bolt | |
| 22 | S***6 | BOLT;SOCKET M10X1.5X70 | |
| 23 | 2***2 | O-RING | |
| 24 | 2***1 | PLUG | |
| 25 | 2***3 | ADAPTER | |
| 25 | 2***3 | ADAPTER | |
| 26 | 2***7 | ADAPTER | |
| 27 | 2***3 | ELBOW |
