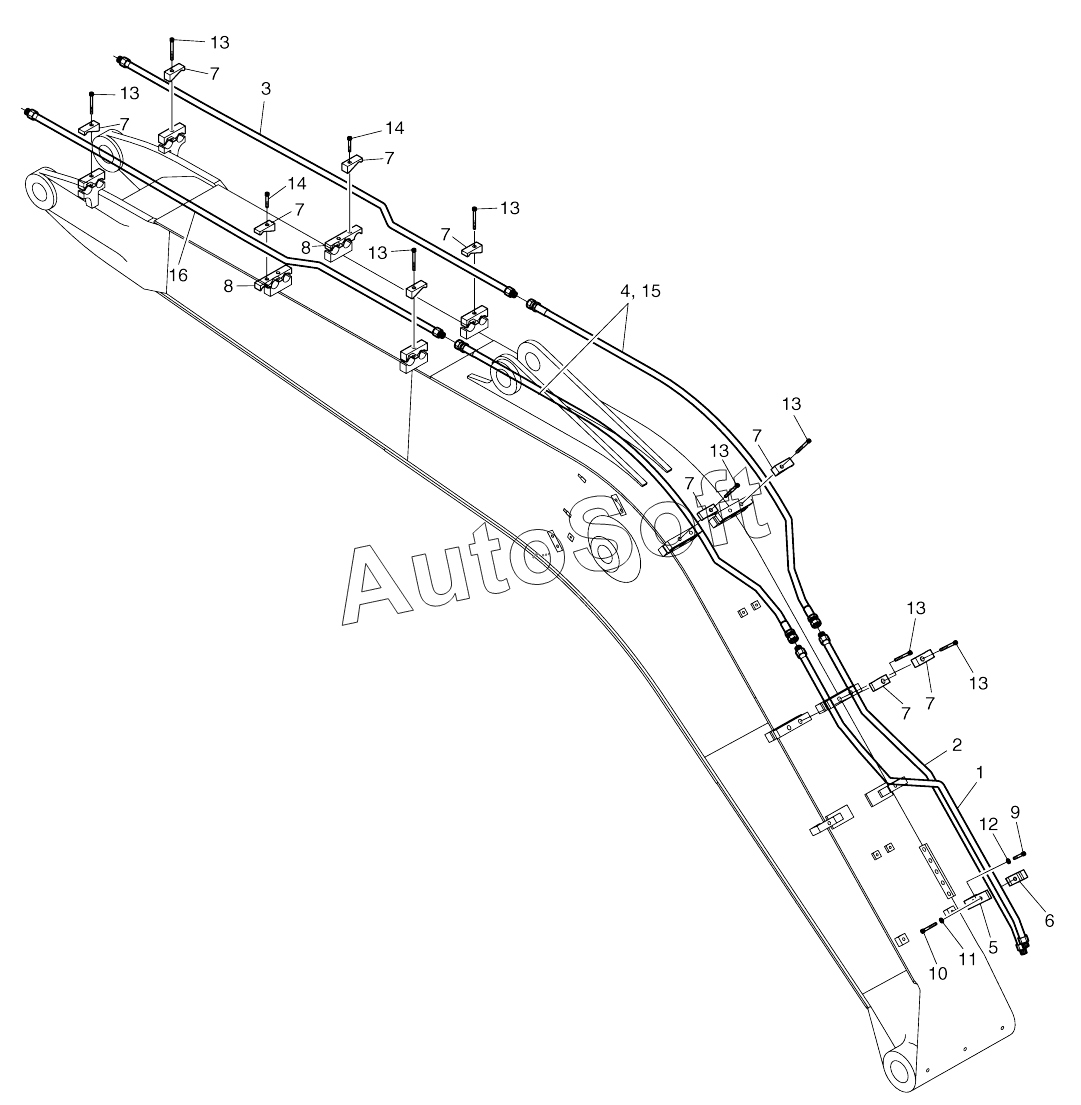

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2) (2017). BOOM PIPING-ROTATION AND TILTING (1-3086)
8
8
16
15
14
14
13
13
13
13
13
13
13
13
12
11
10
9
400-00686
7
7
7
7
7
7
7
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00686 | 4***6 | Boom piping | |
| 1 | 1***0 | Pipe, boom | |
| 2 | 1***1 | Pipe, boom | |
| 3 | 1***2 | Pipe, boom | |
| 4 | 2***9 | Hose pf1/2-950l | |
| 5 | 1***A | BRACKET | |
| 6 | 1***1 | CLAMP;PIPE | |
| 7 | 1***2 | Clamp | |
| 8 | 1***3 | Clamp | |
| 9 | S***3 | BOLT M10X1.5X70 | |
| 10 | S***3 | Bolt | |
| 11 | S***3 | WASHER;SPRING | |
| 12 | S***3 | Washer, spring | |
| 13 | S***1 | BOLT;SOCKET M12X1.75X70 | |
| 14 | S***1 | Bolt, socket | |
| 15 | 2***5 | Protector, hose | |
| 16 | 1***0 | Pipe, boom |
