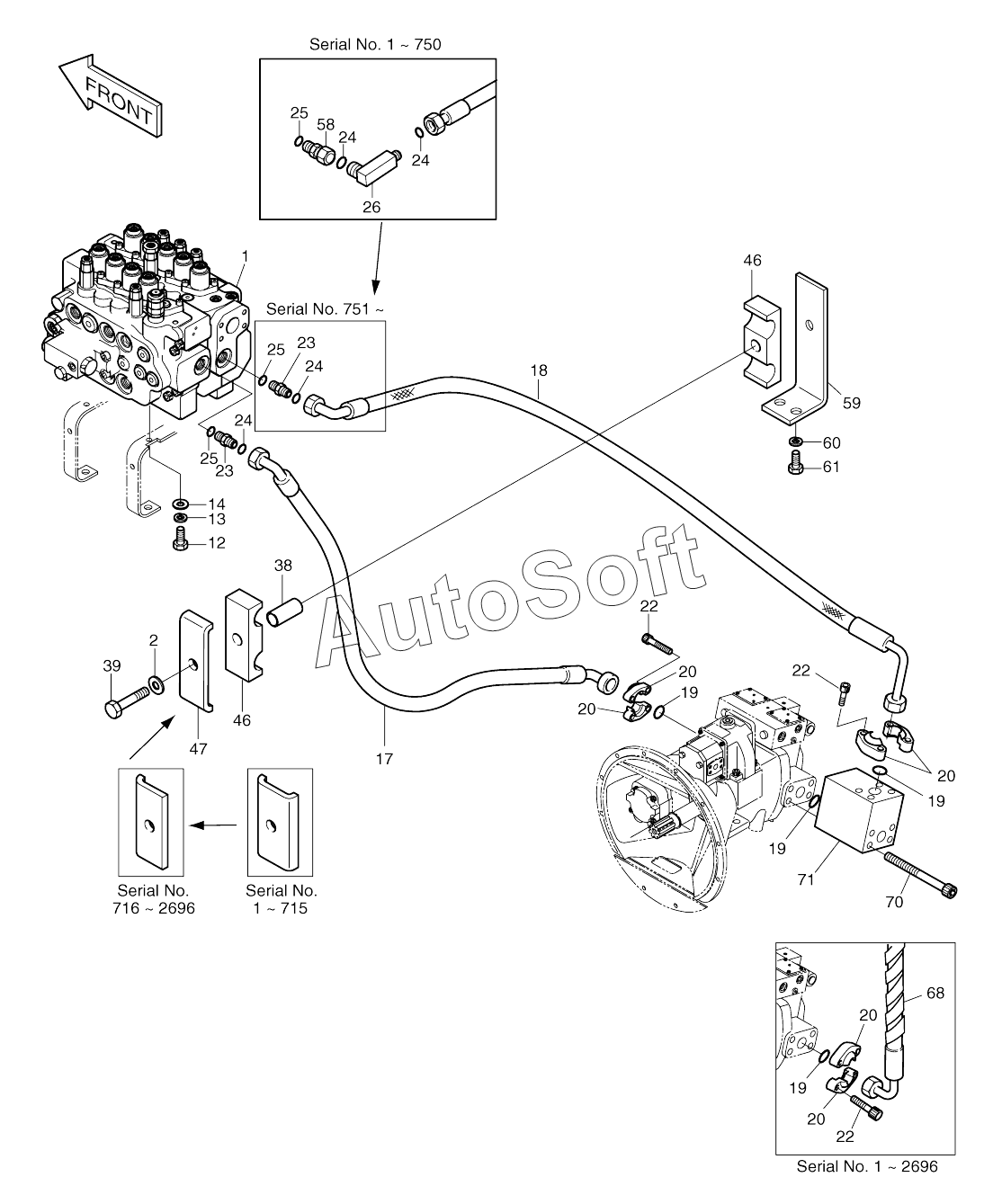

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2) (2017). MAIN PIPING (1) (1-3227)
20
20
20
20
20
22
22
22
22
22
22
23
23
23
23
24
24
24
24
24
24
24
24
25
25
25
26
38
39
46
46
47
19
19
19
19
58
59
60
61
68
70
71
12
1
2
2400-1782A
13
14
17
18
19
19
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2400-1782A | 2***A | Main piping | |
| 2400-1782B | 2***B | Main piping | |
| 1 | 2***4 | Valve, control | |
| 1 | 2***A | Valve, control | |
| 1 | 2***A | Valve, control | |
| 1 | 2***0 | Valve, control | |
| 1 | 2***A | Valve, control | |
| 1 | 4***6 | Valve, control | |
| 1 | 4***A | Valve, control | |
| 1 | 4***B | Valve, control | |
| 1 | 4***6 | Valve, control | |
| 1 | 4***A | Valve, control | |
| 1 | 4***B | Valve, control | |
| 2 | S***3 | WASHER M16 | |
| 2 | S***1 | WASHER;SPRING | |
| 12 | S***3 | BOLT M12X1.75X35 | |
| 13 | S***3 | WASHER;SPRING M10 | |
| 14 | S***3 | WASHER;PLAIN | |
| 17 | 1***3 | Hose | |
| 17 | 2***8 | Hose | |
| 17 | 2***8 | Hose | |
| 17 | D***1 | Hose | |
| 18 | 1***4 | Hose | |
| 18 | 1***7 | Hose | |
| 18 | 2***3 | Hose | |
| 18 | 2***3 | Hose | |
| 18 | D***2 | Hose | |
| 18 | D***3 | Hose | |
| 19 | 2***2 | O-RING | |
| 19 | 2***2 | O-RING | |
| 20 | 2***9 | FLANGE | |
| 22 | S***1 | BOLT;SOCKET M10X1.5X25 | |
| 22 | S***6 | BOLT;SOCKET M10X1.5X25 | |
| 23 | 2***1 | ADAPTER | |
| 23 | 2***1 | ADAPTER | |
| 24 | S***1 | O-RING | |
| 24 | S***1 | O-RING | |
| 25 | S***1 | O-RING | |
| 26 | 2***6 | ELBOW UNF1 3/16-12 | |
| 26 | 2***2 | Elbow | |
| 38 | 2***8 | SPACER | |
| 39 | S***1 | BOLT M16X2.0X80 | |
| 46 | 2***8 | CLAMP;HOSE | |
| 47 | 1***8 | PLATE | |
| 47 | 2***5 | Plate | |
| 47 | 2***A | Plate | |
| 47 | 2***B | Plate | |
| 47 | 2***C | Plate | |
| 58 | 2***7 | Adapter | |
| 58 | 2***0 | Adapter | |
| 58 | 2***1 | Adapter pfo | |
| 59 | 2***3 | Plate | |
| 59 | 2***A | Plate | |
| 60 | S***3 | WASHER;SPRING M10 | |
| 61 | S***3 | BOLT | |
| 68 | 2***8 | Protector | |
| 70 | S***6 | Bolt, socket | |
| 71 | 4***6 | Block |
