Каталог запасных частей к технике: Doosan SOLAR 130W-V(2) (2017). PILOT PIPING-ARTI. BOOM (2600-)
1
2
2
3
4
5
6
7
7
7
7
7
7
7
7
8
8
8
8
9
9
9
9
10
11
12
13
14
15
16
16
17
18
19
19
20
21

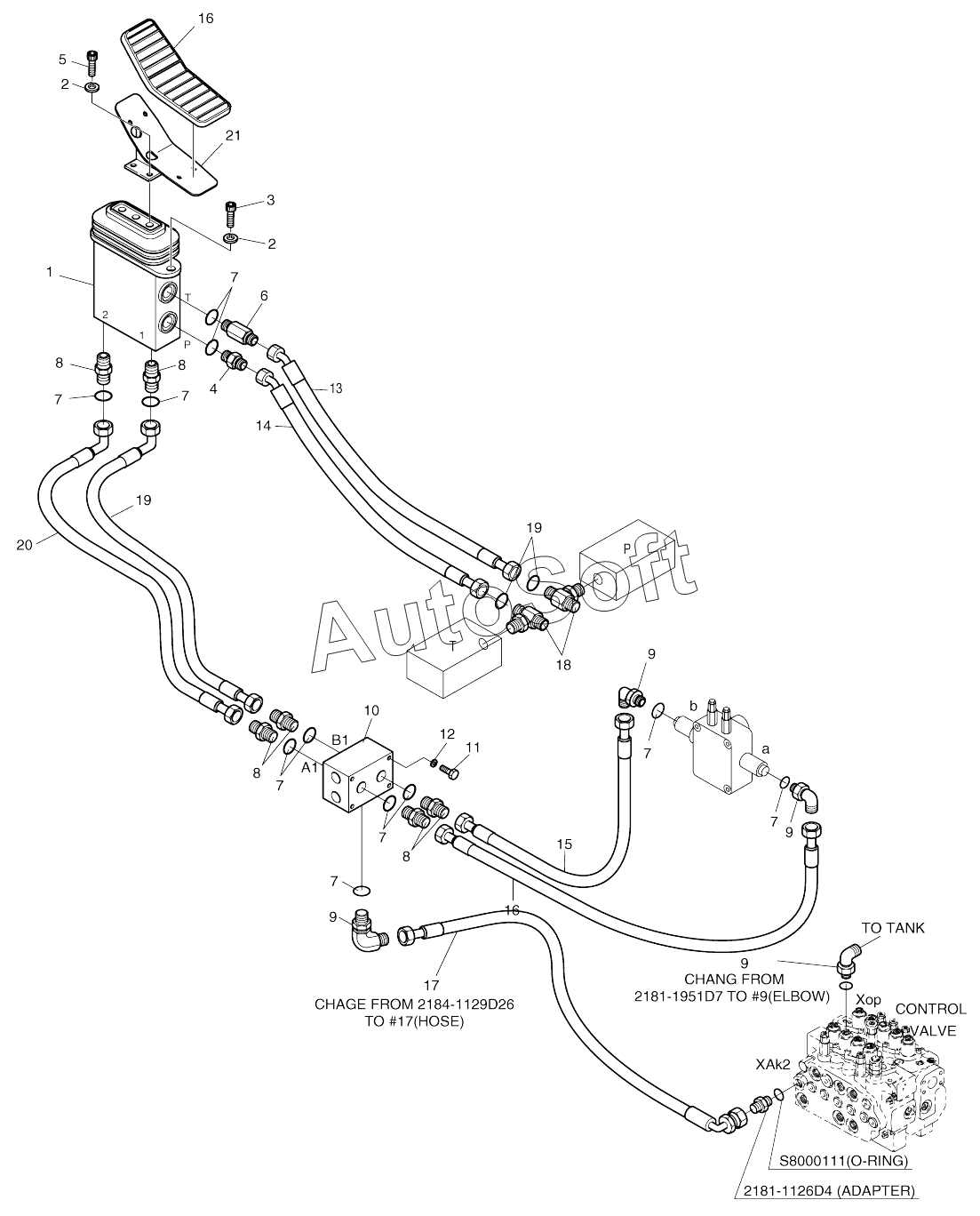

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00731 | 4***1 | Pilot piping-arti. | |
| 1 | 4***7 | VALVE;PEDAL | |
| 2 | S***1 | WASHER;SPRING | |
| 3 | S***1 | Socket-head bolt | |
| 4 | 2***5 | Adapter | |
| 5 | S***6 | BOLT;SOCKET | |
| 6 | 2***2 | Adapter | |
| 7 | S***1 | O-RING | |
| 8 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 9 | 2***4 | ELBOW | |
| 10 | 2***8 | VALVE;SHUTTLE | |
| 11 | S***3 | BOLT M8X1.25X55 | |
| 12 | S***3 | WASHER;SPRING | |
| 13 | 2***8 | Hose | |
| 14 | D***4 | Hose | |
| 15 | 2***8 | HOSE PF1/4-1800L | |
| 16 | 2***7 | RUBBER;PEDAL | |
| 17 | 2***0 | Hose | |
| 18 | 2***3 | TEE PF03/8-2PF3/8 | |
| 19 | 2***2 | HOSE PF1/4-480L | |
| 20 | 2***5 | HOSE PF1/4-530L | |
| 21 | 2***7 | BRACKET;PEDAL(R.H) |
