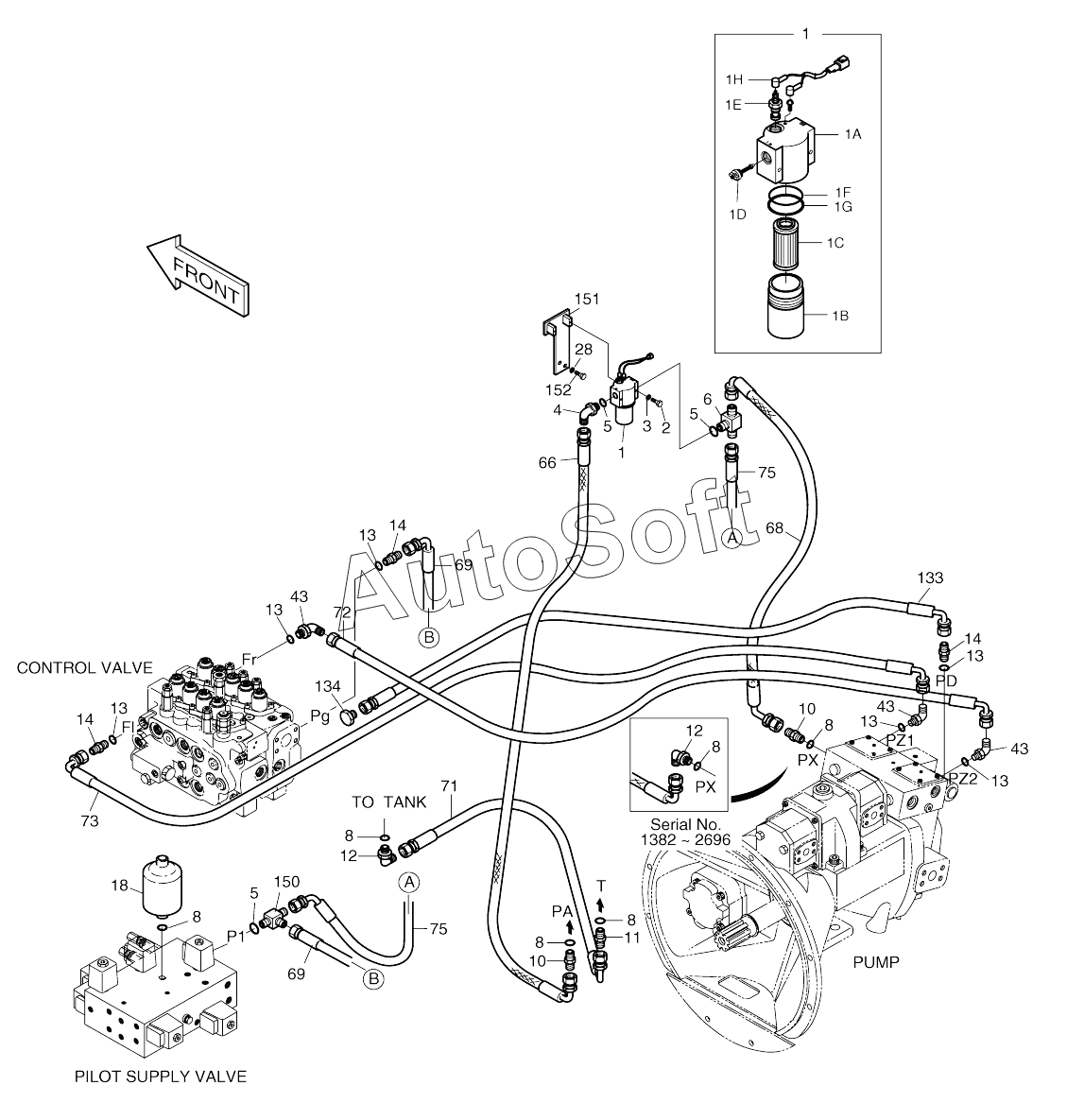

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2) (2017). PILOT PIPING (1) (1382-3227)
71
13
13
13
13
13
13
14
14
14
18
28
43
43
43
66
68
69
69
12
12
72
73
75
75
75
75
133
150
151
152
2
1
1
1A
1B
1C
1D
1E
1F
1G
1H
3
4
5
5
5
6
8
8
8
8
8
8
10
10
10
10
11
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2400-1781A | 2***A | Pilot piping | |
| 2400-1781B | 2***B | Pilot piping | |
| 1 | 2***3 | Filter, pilot | |
| 10 | 2***7 | ADAPTER PFO3/8-PF3/8 | |
| 10 | 2***7 | ADAPTER PFO3/8-PF3/8 | |
| 11 | 2***7 | ADAPTER PFO3/8-PF3/8 | |
| 12 | 2***5 | ELBOW PF3/8-PF3/8 | |
| 12 | 2***5 | ELBOW PF3/8-PF3/8 | |
| 13 | S***1 | O-RING | |
| 133 | 2***7 | HOSE PF1/4-1000L | |
| 134 | 2***1 | Plug | |
| 14 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 150 | 2***9 | TEE PFO1/2XPF1/2XPF1/4 | |
| 151 | 2***4 | Plate | |
| 152 | S***3 | BOLT M10X1.5X25 | |
| 18 | 2***4 | ACCUMULATOR | |
| 1A | H***D | Head | |
| 1B | 2***3 | CASE | |
| 1C | 2***4 | ELEMENT;PILOT FILTER | |
| 1D | 2***7 | VALVE;BY-PASS | |
| 1E | 2***5 | Indicator | |
| 1F | Y***4 | RING;BACK UP | |
| 1G | Y***5 | O-RING | |
| 1H | 2***5 | Harness, pilot filter | |
| 2 | S***3 | BOLT M6X1.0X55 | |
| 28 | S***3 | WASHER;SPRING M10 | |
| 3 | S***3 | WASHER;SPRING M6 | |
| 4 | 2***9 | Elbow | |
| 43 | 2***4 | ELBOW | |
| 5 | S***1 | O-RING | |
| 6 | 2***2 | Tee | |
| 66 | 2***8 | Hose | |
| 66 | 2***7 | Hose | |
| 68 | 2***6 | HOSE PF3/8-300L | |
| 68 | 2***2 | Hose | |
| 69 | 2***9 | HOSE PF1/4-2000L | |
| 71 | 2***1 | Hose | |
| 72 | 2***3 | Hose | |
| 73 | 2***9 | Hose | |
| 75 | 2***9 | Hose | |
| 75 | D***4 | Hose | |
| 8 | S***1 | O-RING |
