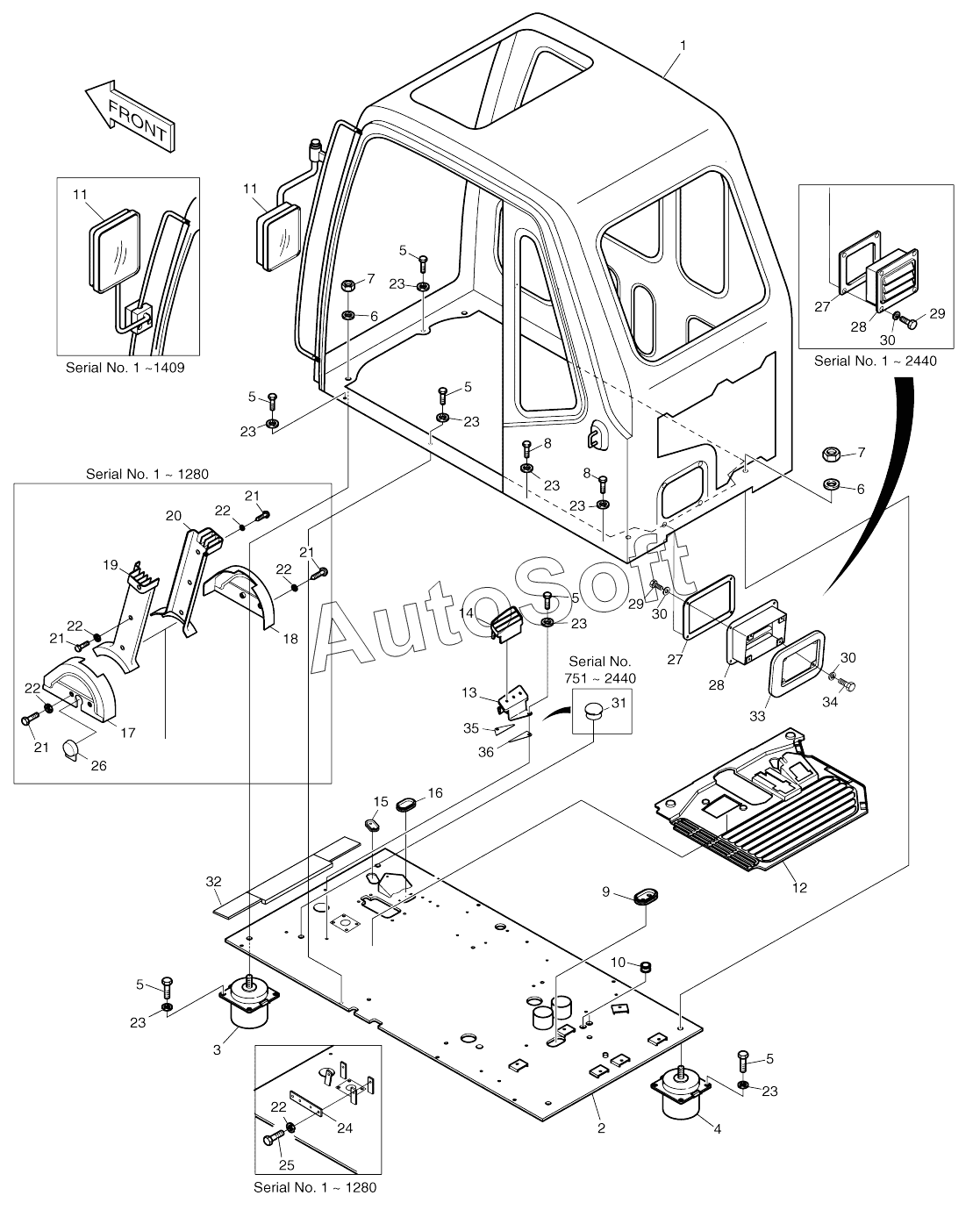

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2) (2017). CABIN ASSY
23
23
23
23
23
23
23
23
10
11
11
11
11
11
11
11
12
13
14
15
16
17
18
19
20
21
21
21
21
22
22
22
22
22
9
24
25
26
27
27
28
28
29
29
30
30
30
30
30
30
31
32
33
34
35
36
1
2622-1440C
2
3
4
5
5
5
5
5
5
6
6
7
7
8
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2622-1440C | 2***C | Cabin assy | |
| 2622-1440E | 2***E | Cabin assy | |
| 2622-1440G | 2***G | Cabin assy | |
| 2622-1440H | 2***H | Cabin assy | |
| 2622-1440J | 2***J | Cabin assy | |
| 2622-1440K | 2***K | Cabin assy | |
| 2622-1440M | 2***M | Cabin assy | |
| 2622-1440N | 2***N | Cabin assy | |
| 2622-1440Q | 2***Q | Cabin assy | |
| 2622-1440R | 2***R | Cabin assy | |
| 1 | 2***B | Cabin assy | |
| 1 | 2***C | Cabin assy | |
| 1 | 2***E | Cabin assy | |
| 1 | 2***G | Cabin assy | |
| 1 | 2***H | Cabin assy | |
| 1 | 2***J | Cabin assy | |
| 1 | 2***M | Cabin assy | |
| 1 | 2***N | Cabin assy | |
| 1 | 2***Q | Cabin assy | |
| 1 | 2***R | Cabin assy | |
| 2 | 2***E | Plate, floor | |
| 2 | 2***G | Plate, floor | |
| 2 | 6***3 | Plate, floor | |
| 2 | 6***A | Plate, floor | |
| 2 | 6***B | Plate, floor | |
| 3 | 2***7 | Rubber, cabin mount | |
| 4 | 2***8 | Cabin mount, rear | |
| 5 | 2***2 | BOLT M10X1.5X25 | |
| 6 | 2***2 | WASHER | |
| 7 | 2***7 | NUT | |
| 8 | 2***3 | BOLT M10X1.5X65 | |
| 9 | 2***8 | BUSHING;RUBBER | |
| 10 | 2***8 | BUSHING;RUBBER | |
| 11 | 2***9 | Mirror, main | |
| 11 | 2***2 | Mirror, main | |
| 11 | 9***2 | MIRROR;MAIN | |
| 12 | 2***7 | Mat, floor | |
| 13 | 2***A | BRACKET;FOOT REST(L.H) | |
| 14 | 2***6 | COVER;FOOT REST(L.H) | |
| 15 | 2***3 | Bushing, rubber | |
| 16 | 2***2 | Bushing, rubber | |
| 17 | 2***A | Cover, strg clm | |
| 18 | 2***A | Cover, strg clm | |
| 19 | 2***B | Cover, strg clm | |
| 20 | 2***B | Cover, strg clm | |
| 21 | 2***9 | Screw | |
| 22 | 2***3 | WASHER | |
| 23 | 2***1 | WASHER | |
| 24 | 2***7 | Plate | |
| 25 | S***3 | BOLT M6X1.0X12 | |
| 26 | 2***5 | Bushing, rubber | |
| 27 | 2***7 | RUBBER;PLATE | |
| 28 | 2***5 | Plate, cover | |
| 29 | 2***6 | BOLT M6X1.0X16 | |
| 30 | 2***3 | WASHER | |
| 30 | 2***3 | WASHER | |
| 31 | 2***7 | Cap | |
| 32 | 2***6 | Mat, front | |
| 33 | 6***0 | COVER;FRESH AIR DUCT | |
| 34 | 2***9 | BOLT M6X1.0X12 | |
| 35 | 1***9 | RUBBER;DAMPER(L.H) | |
| 36 | 1***0 | RUBBER;DAMPER(L.H) |
