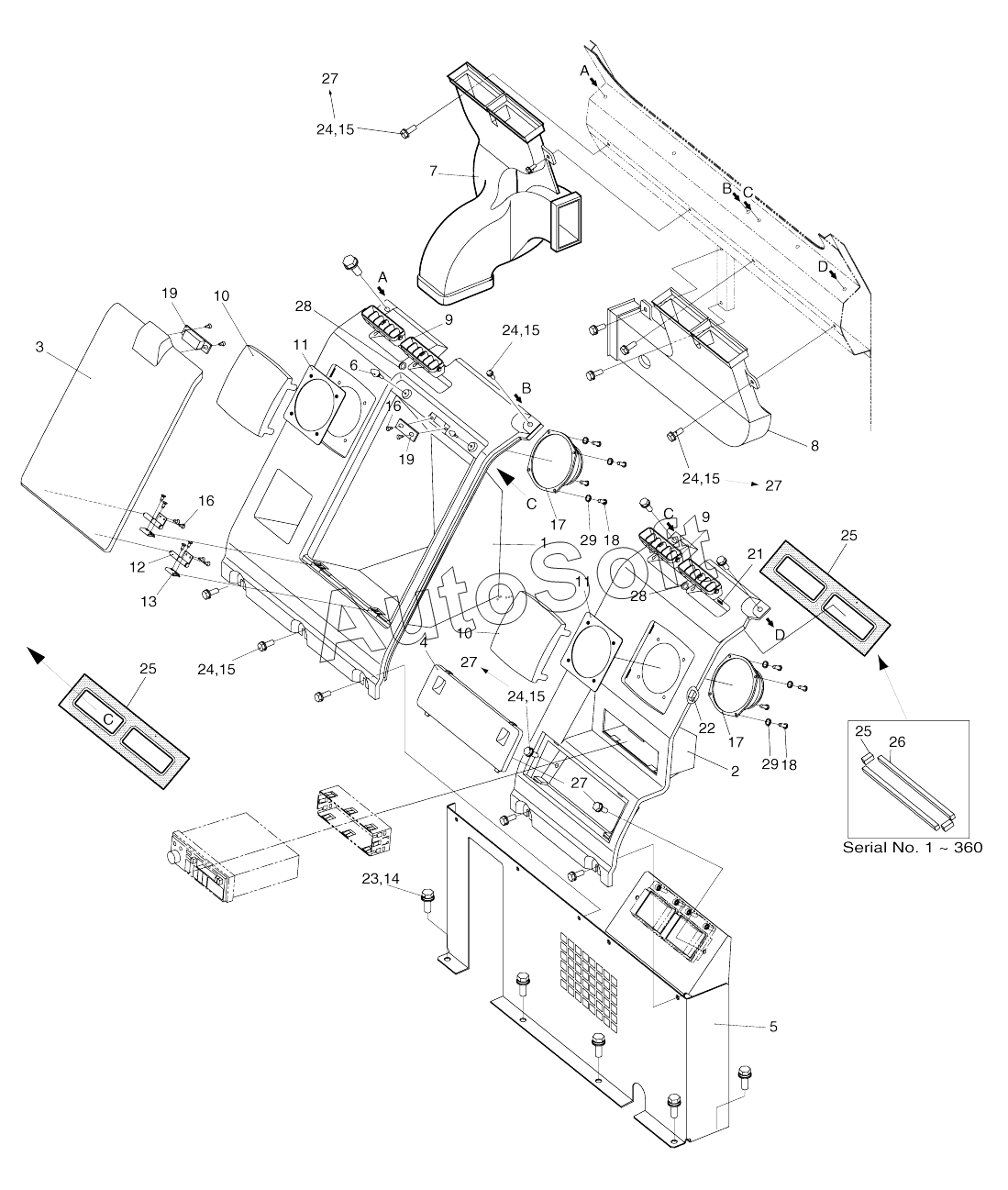

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2) (2017). HEATER COVER ASSY
22
14
15
15
15
15
15
15
15
15
15
15
16
17
17
17
17
17
18
18
19
19
19
19
19
21
13
23
24
24
24
24
24
24
24
24
24
24
24
24
25
25
25
25
25
25
25
25
25
25
25
25
26
27
27
27
28
28
29
29
1
2
3
4
5
2621-3878B
6
7
8
9
9
9
9
9
10
10
11
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2621-3878B | 2***B | Heater cover assy | |
| 2621-3878E | 2***E | Heater cover assy | |
| 2621-3878G | 2***G | Heater cover assy | |
| 1 | 2***1 | Heater cover | |
| 1 | 2***A | Heater cover | |
| 2 | 2***2 | Heater cover | |
| 2 | 2***A | Heater cover | |
| 3 | 2***3 | Lid, center | |
| 3 | 2***A | Lid, center | |
| 4 | 2***A | Lid, fuse box | |
| 5 | 2***A | Heater cover assy | |
| 5 | 2***B | Heater cover assy | |
| 6 | 2***0 | STOPPER;H/C LID | |
| 7 | 2***A | DUCT;VENT(R.H) | |
| 8 | 2***A | Duct, vent | |
| 8 | 2***B | DUCT;VENT(L.H) | |
| 9 | 2***5 | Louver, def and vent | |
| 9 | 2***A | LOUVER;FACE & VENT | |
| 10 | 2***A | SPEAKER;GRILL | |
| 11 | 2***A | BRACKET;SPEAKER | |
| 12 | 2***4 | Hinge | |
| 12 | 2***A | HINGE | |
| 13 | 2***4 | NUT;SPIRE | |
| 14 | 2***5 | BOLT M8X1.25X20 | |
| 15 | 2***6 | BOLT M6X1.0X16 | |
| 15 | 2***6 | BOLT M6X1.0X16 | |
| 16 | S***3 | Screw | |
| 17 | 2***8 | Speaker | |
| 17 | 2***0 | SPEAKER | |
| 18 | S***3 | SCREW | |
| 19 | 2***5 | Catch, magnetic | |
| 19 | 2***A | CATCH;MAGNETIC | |
| 21 | 2***0 | Sponge | |
| 22 | 2***9 | RUBBER;CUSHION | |
| 23 | 2***2 | WASHER M8 | |
| 24 | 2***3 | WASHER | |
| 24 | 2***5 | WASHER;PLAIN M6 | |
| 25 | 2***7 | Sponge | |
| 25 | 2***7 | RUBBER;CUSHION 15T | |
| 25 | 2***7 | RUBBER;CUSHION 15T | |
| 26 | 2***8 | Sponge | |
| 27 | 2***0 | SCREW M6X1.0X14 | |
| 28 | 2***9 | BUSHING | |
| 29 | S***3 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
