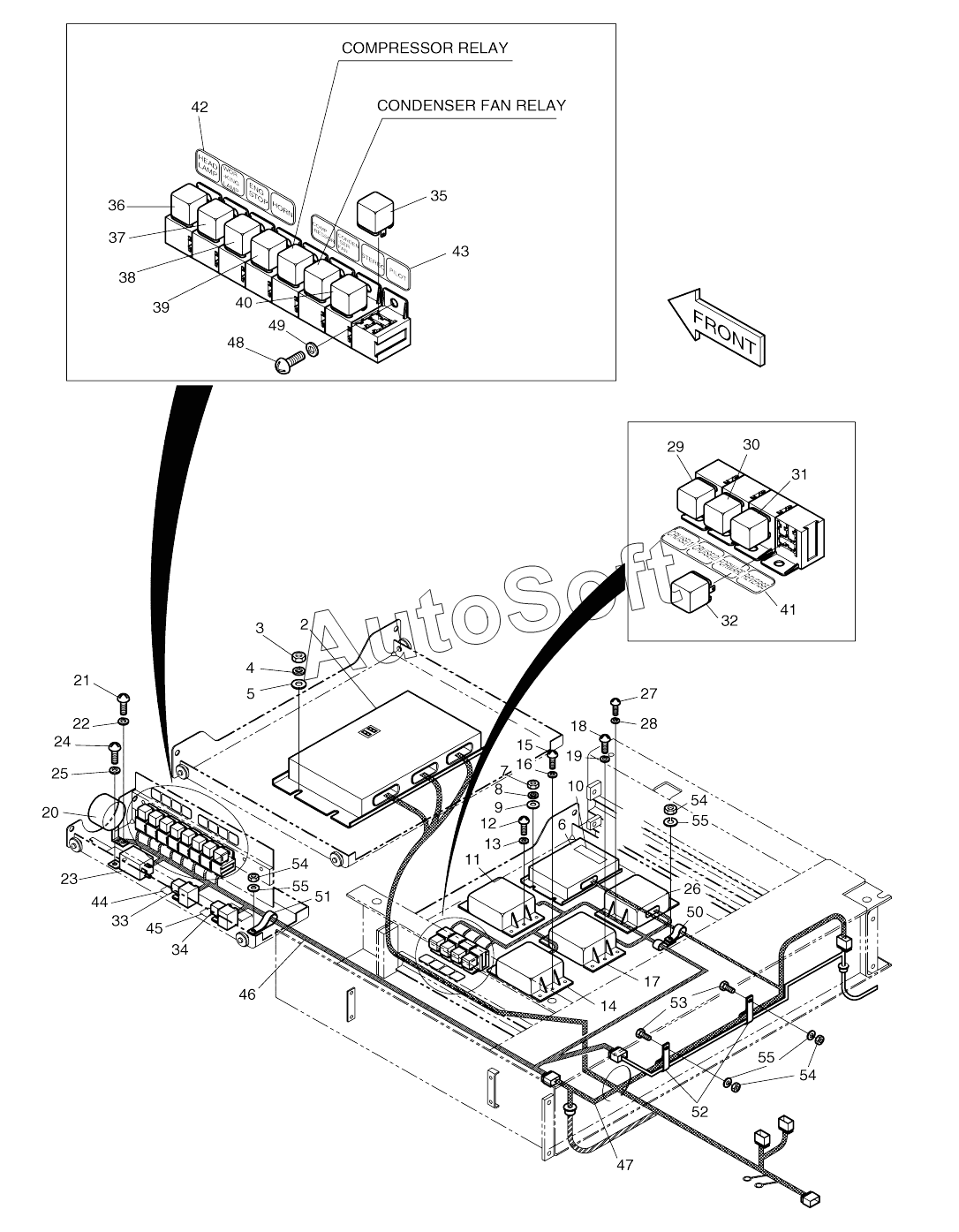

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2) (2017). ELECTRIC BOX ASSY-ELECTRIC PARTS
36
42
41
40
39
38
37
43
35
34
33
32
31
55
55
55
54
54
54
53
52
51
50
49
48
47
46
45
44
3
11
10
9
8
7
6
5
4
12
2
23
30
29
28
27
26
25
24
2500-1175C
22
21
20
19
18
17
16
15
14
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2500-1175C | 2***C | Electric box assy | |
| 2500-1175E | 2***E | Electric box assy | |
| 2500-1175G | 2***G | Electric box assy | |
| 2500-1175H | 2***H | Electric box assy | |
| 2500-1175I | 2***I | Electric box assy | |
| 2500-1175J | 2***J | Electric box assy | |
| 2500-1175K | 2***K | Electric box assy | |
| 2500-1175L | 2***L | Electric box assy | |
| 2500-1175M | 2***M | Electric box assy | |
| 2500-1175O | 2***O | Electric box assy | |
| 2 | 2***8 | Controller, epos-v | |
| 3 | S***3 | NUT M10X1.5 | |
| 4 | S***3 | WASHER;SPRING M10 | |
| 5 | S***3 | WASHER;PLAIN | |
| 6 | 2***6 | Controller, throttle | |
| 6 | 5***4 | CONTROLLER;THROTTLE | |
| 7 | S***3 | NUT M6X1.0 | |
| 8 | S***3 | WASHER;SPRING M6 | |
| 9 | S***3 | WASHER;PLAIN | |
| 10 | 2***3 | Plate, name | |
| 10 | 2***6 | Plate, name | |
| 11 | 2***5 | STARTER;CONTROLLER | |
| 12 | S***3 | SCREW M6X1.0X10 | |
| 13 | S***3 | WASHER;SPRING M6 | |
| 14 | 2***8 | TIMER;WIPER | |
| 15 | S***3 | SCREW M6X1.0X10 | |
| 16 | S***3 | WASHER;SPRING M6 | |
| 17 | 2***3 | CONVERTER;DC-DC (2) | |
| 18 | S***3 | SCREW M6X1.0X12 | |
| 19 | S***3 | WASHER;SPRING M6 | |
| 20 | 2***6 | BUZZER;PILOT | |
| 21 | S***3 | SCREW M6X1.0X10 | |
| 22 | S***3 | WASHER;SPRING M6 | |
| 23 | 2***9 | Unit, blinker | |
| 23 | 2***1 | Unit, blinker | |
| 24 | S***3 | SCREW M6X1.0X10 | |
| 25 | S***3 | WASHER;SPRING M6 | |
| 26 | 2***6 | Unit, control | |
| 26 | 2***5 | Unit, control | |
| 27 | S***3 | SCREW M6X1.0X10 | |
| 28 | S***3 | WASHER;SPRING M6 | |
| 29 | 2***9 | Relay, engine stop | |
| 29 | 2***3 | RELAY | |
| 30 | 2***9 | Relay, engine stop | |
| 30 | 2***3 | RELAY | |
| 31 | 2***9 | Relay, engine stop | |
| 31 | 2***3 | RELAY | |
| 32 | 2***9 | Relay, engine stop | |
| 32 | 2***3 | RELAY | |
| 33 | 2***9 | Relay, engine stop | |
| 33 | 2***3 | RELAY | |
| 34 | 2***9 | Relay, engine stop | |
| 34 | 2***3 | RELAY | |
| 35 | 2***9 | Relay, engine stop | |
| 35 | 2***3 | RELAY | |
| 36 | 2***9 | Relay, engine stop | |
| 36 | 2***3 | RELAY | |
| 37 | 2***9 | Relay, engine stop | |
| 37 | 2***3 | RELAY | |
| 38 | 2***9 | Relay, engine stop | |
| 38 | 2***3 | RELAY | |
| 39 | 2***9 | Relay, engine stop | |
| 39 | 2***3 | RELAY | |
| 40 | 2***9 | Relay, engine stop | |
| 40 | 2***3 | RELAY | |
| 41 | 2***2 | Plate, name | |
| 42 | 2***9 | PLATE;NAME | |
| 43 | 2***1 | Plate, name | |
| 44 | 2***2 | Plate, name | |
| 45 | 2***3 | Plate, name | |
| 46 | 2***8 | Harness, electric box | |
| 46 | 2***A | Harness, electric box | |
| 46 | 2***B | Harness, electric box | |
| 46 | 2***C | Harness, electric box | |
| 46 | 2***E | Harness, electric box | |
| 46 | 2***G | Harness, electric box | |
| 47 | 2***A | Harness, cabin | |
| 47 | 2***B | Harness, cabin | |
| 47 | 2***C | Harness, cabin | |
| 47 | 2***E | Harness, cabin | |
| 47 | 2***G | Harness, cabin | |
| 48 | S***3 | SCREW M5X0.8X10 | |
| 49 | S***3 | WASHER;SPRING | |
| 50 | 2***2 | CLIP D18 | |
| 51 | 2***4 | CLIP | |
| 52 | 2***5 | Clip | |
| 53 | S***3 | BOLT M8X1.25X20 | |
| 54 | S***3 | NUT M8X1.25 | |
| 55 | S***3 | WASHER;SPRING |
