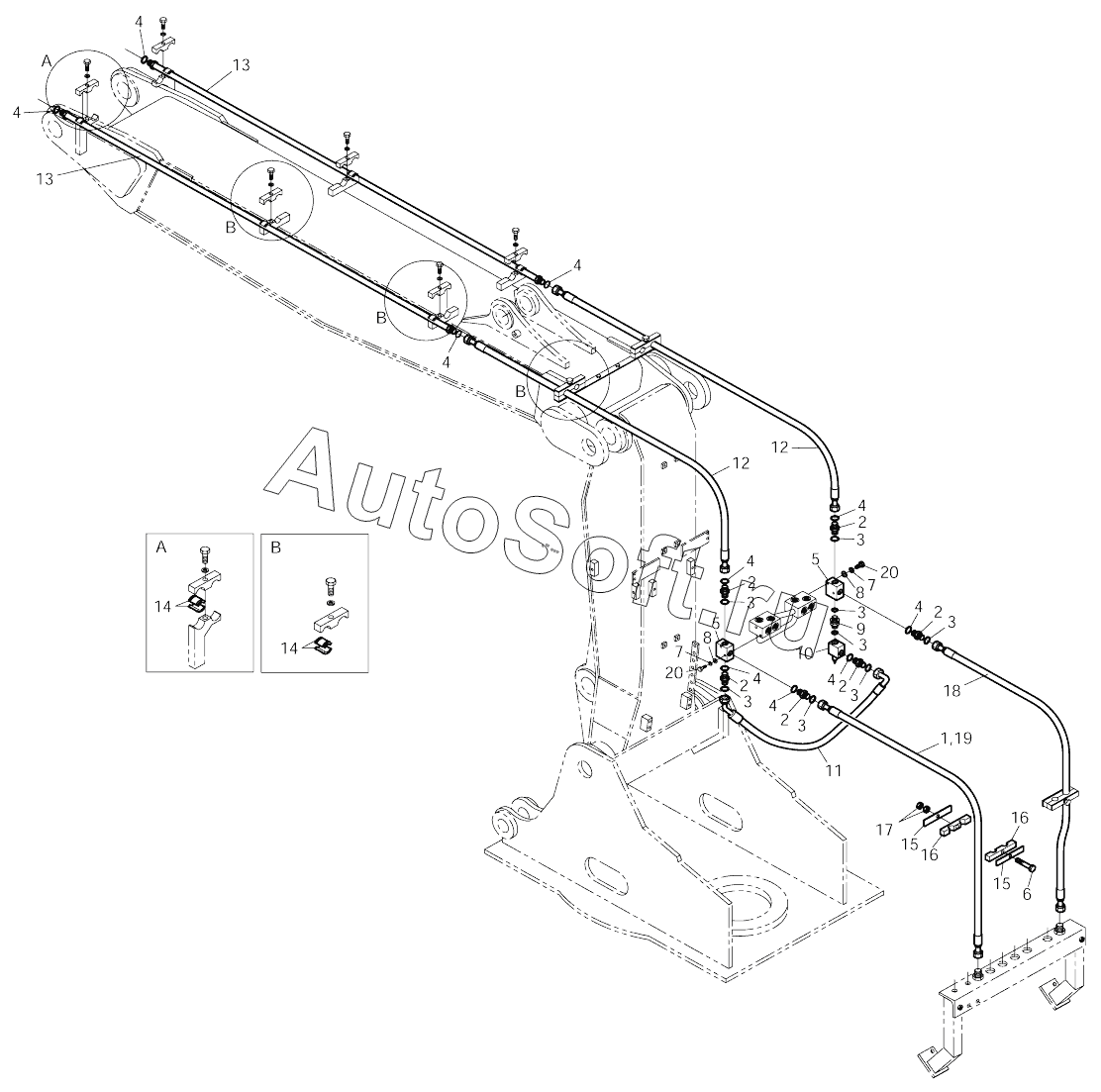

Каталог запасных частей к технике: Doosan SOLAR 140W-V & S160W-V (2017). FRONT PIPING-ARTI. BOOM-1 WAY
10
10
20
20
19
18
17
16
16
15
15
14
14
13
13
12
12
11
1
10
10
9
8
8
7
7
6
5
5
4
4
4
4
4
4
4
4
4
4
3
3
3
3
3
3
3
3
2
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***3 | Hose | |
| 2 | 2***2 | ADAPTER | |
| 3 | S***1 | O-RING | |
| 4 | S***1 | O-RING | |
| 5 | 4***0 | BLOCK | |
| 6 | S***3 | BOLT M10X1.5X80 | |
| 7 | S***3 | WASHER;SPRING M10 | |
| 8 | S***3 | WASHER;PLAIN | |
| 9 | 2***8 | ADAPTER;SP | |
| 10 | 2***A | VALVE;RELIEF | |
| 10 | 2***B | VALVE;RELIEF | |
| 11 | 2***0 | Hose | |
| 12 | 2***8 | Hose | |
| 13 | 1***0 | Pipe, upper boom | |
| 14 | 2***A | RUBBER | |
| 15 | 2***A | PLATE | |
| 16 | 2***6 | CLAMP;RUBBER | |
| 17 | S***3 | NUT M10X1.5 | |
| 18 | D***3 | Hose | |
| 19 | 2***8 | Protector | |
| 20 | S***3 | BOLT M10X1.5X90 |
