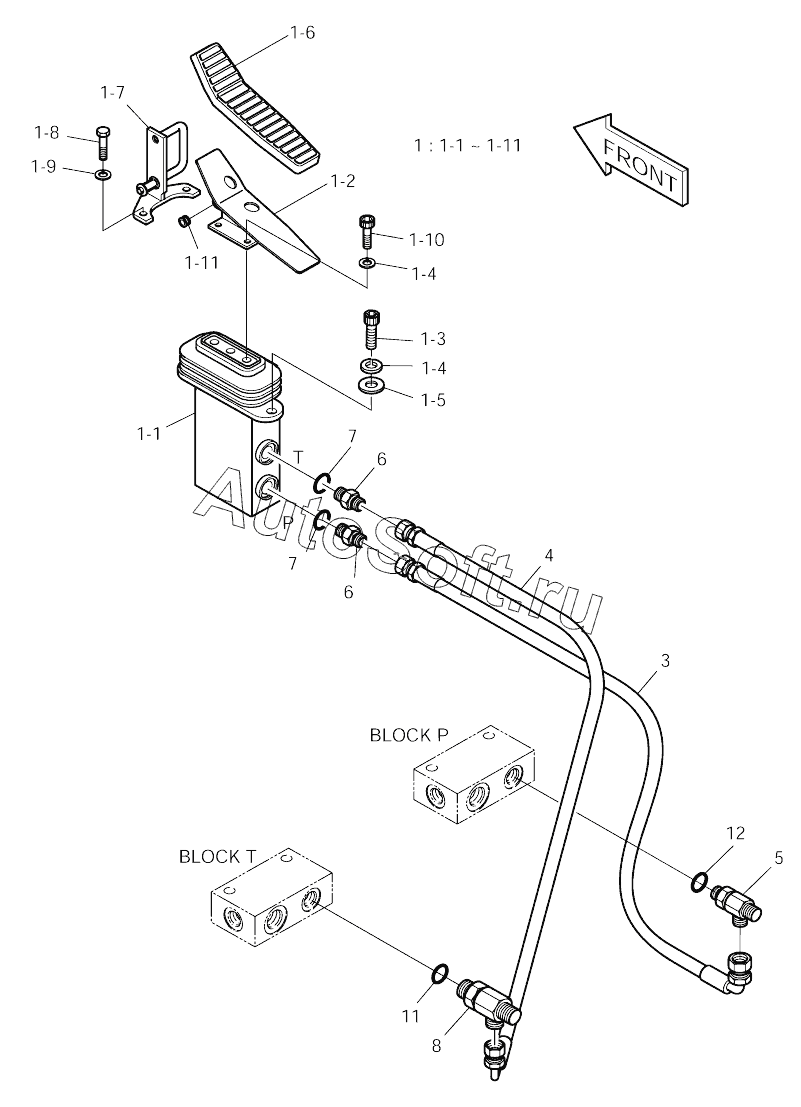

Каталог запасных частей к технике: Doosan SOLAR 140W-V & S160W-V (2017). PILOT PIPING (2)-P3C-MONO/ARTI (50001~50120)
9400-1135AF3
1
1-1
1-2
1-3
1-4
1-4
1-5
1-6
1-7
1-8
1-9
1-10
1-11
3
4
5
6
6
7
7
8
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9400-1135AF3 | 9***3 | Pedal install-pro-p3c | |
| 1 | 9***1 | Pedal ass, y | |
| 1-1 | 4***7 | VALVE;PEDAL | |
| 1-10 | S***6 | BOLT;SOCKET | |
| 1-11 | 1***5 | BUSHING;RUBBER | |
| 1-2 | 1***6 | BRACKET;PEDAL(R.H) | |
| 1-3 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 1-4 | S***1 | WASHER;SPRING | |
| 1-5 | S***3 | WASHER;PLAIN | |
| 1-6 | 1***6 | RUBBER;PEDAL | |
| 1-7 | 1***0 | BRACKET | |
| 1-8 | 2***5 | BOLT M8X1.25X20 | |
| 1-9 | 2***4 | WASHER | |
| 11 | S***1 | O-RING | |
| 12 | S***1 | O-RING | |
| 3 | 2***8 | HOSE PF1/4-400L | |
| 4 | 2***8 | HOSE PF1/4-600L | |
| 5 | 2***9 | TEE PFO1/2XPF1/2XPF1/4 | |
| 6 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 7 | S***1 | O-RING | |
| 8 | 2***6 | TEE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
