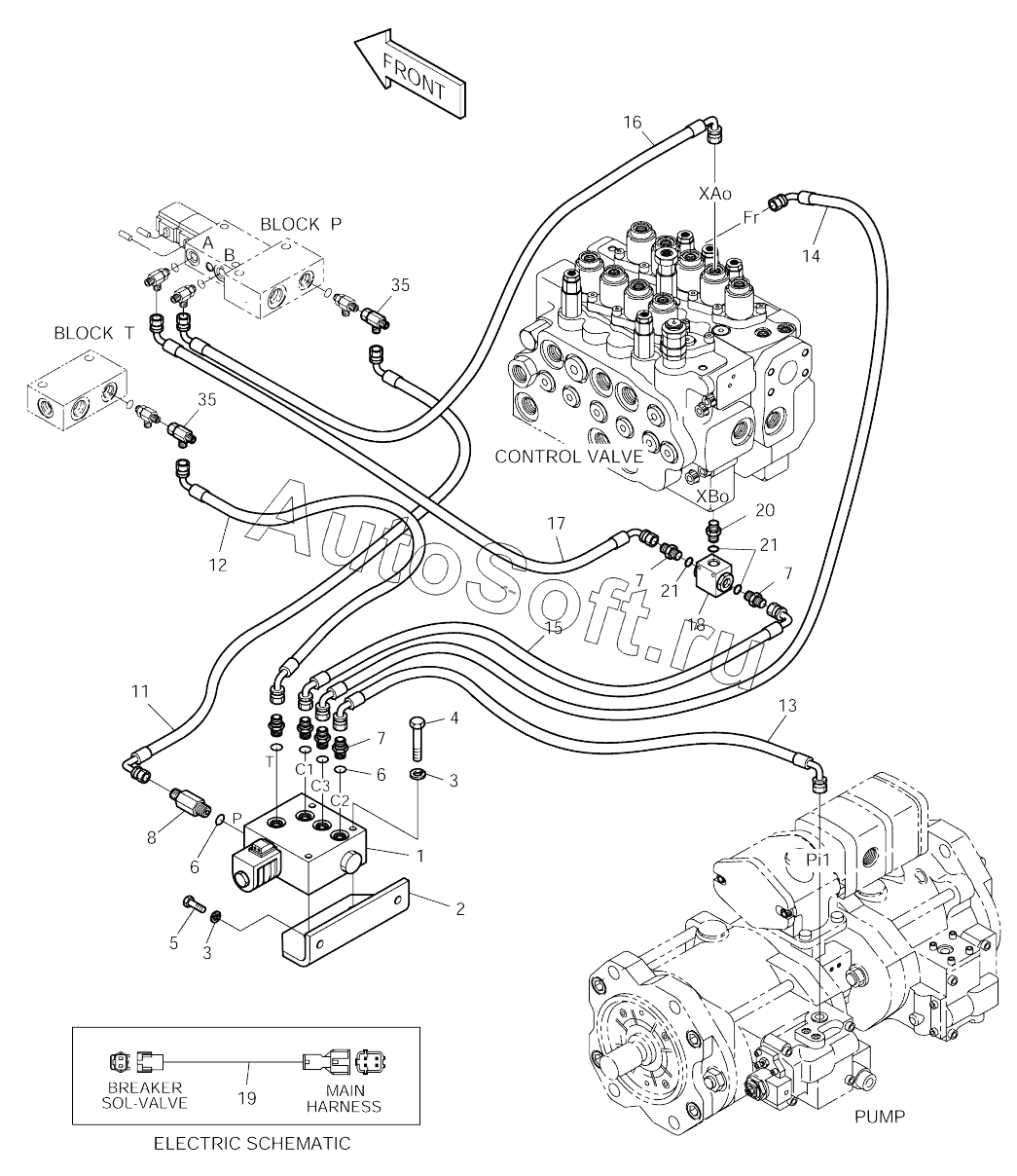

Каталог запасных частей к технике: Doosan SOLAR 140W-V & S160W-V (2017). PILOT PIPING-PE3C (2)-MONO AND ARTI (50121~)
1
2
3
3
4
5
6
6
7
7
7
8
11
12
13
14
15
16
17
18
19
20
21
21
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9400-1350F1 | 9***1 | Pilot piping-pe3c-mono and arti | |
| 1 | 9***C | Valve, package | |
| 2 | 2***3 | BRACKET | |
| 3 | S***3 | WASHER;SPRING M10 | |
| 4 | S***3 | BOLT M10X1.5X70 | |
| 5 | S***3 | BOLT M10X1.5X25 | |
| 6 | S***1 | O-RING | |
| 7 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 8 | 2***4 | ADAPTER PFO1/4-PF1/4 | |
| 11 | 2***7 | HOSE-1750L | |
| 12 | 2***8 | HOSE-1850L | |
| 13 | 2***8 | Hose | |
| 14 | 2***1 | HOSE PF1/4-1750L | |
| 15 | 2***7 | HOSE PF1/4-1100L | |
| 16 | D***8 | Hose | |
| 17 | D***6 | Hose | |
| 18 | 9***4 | Tee, shuttle | |
| 19 | 5***0 | Harness, breaker | |
| 20 | 1***3 | Adapter | |
| 21 | 9***2 | Seal | |
| 35 | 1***3 | TEE;UNION |
