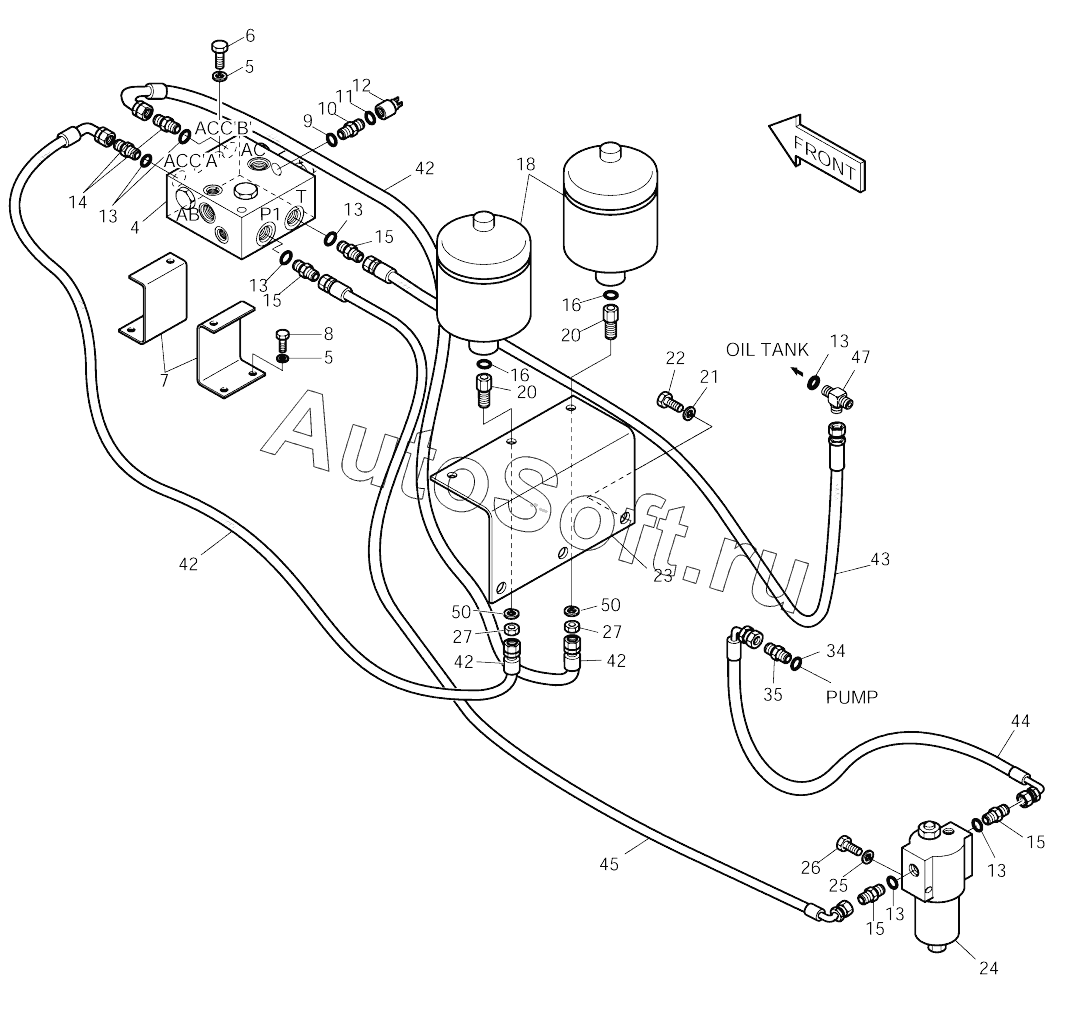

Каталог запасных частей к технике: Doosan SOLAR 140W-V & S160W-V (2017). BRAKE PIPING (2)
4
5
5
6
7
8
9
10
11
12
13
13
13
13
13
13
14
15
15
15
15
16
16
18
20
20
21
22
23
24
24A
25
26
27
27
34
35
42
42
42
42
43
44
45
47
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01227 | 4***7 | Brake piping | |
| 10 | 2***0 | Adapter | |
| 11 | S***1 | SEAL RING | |
| 12 | 2***3 | Switch, low pressure | |
| 13 | S***1 | O-RING | |
| 14 | 2***3 | Adapter | |
| 15 | 2***6 | ADAPTER | |
| 16 | S***1 | O-RING | |
| 18 | 2***5 | Accumulator | |
| 20 | 1***4 | Adapter | |
| 21 | S***3 | WASHER;SPRING M10 | |
| 22 | S***3 | Bolt | |
| 23 | 1***1 | Bracket | |
| 24 | 4***1 | Filter, brake | |
| 24A | 4***9 | Element, brake filter | |
| 25 | S***3 | WASHER;SPRING M6 | |
| 26 | S***3 | BOLT M6X1.0X55 | |
| 27 | 1***1 | NUT | |
| 34 | S***1 | O-RING | |
| 35 | 2***3 | Adapter | |
| 4 | 2***A | Brake supply valve | |
| 42 | 2***6 | Hose | |
| 43 | 2***8 | HOSE PF1/2-2200L | |
| 44 | 2***6 | Hose | |
| 45 | 2***1 | Hose | |
| 47 | 2***8 | Tee | |
| 5 | S***3 | WASHER;SPRING M10 | |
| 50 | S***1 | Washer, spring | |
| 6 | S***3 | BOLT M10X1.5X90 | |
| 7 | 2***B | Bracket | |
| 8 | S***3 | BOLT M10X1.5X20 | |
| 9 | S***1 | O-RING |
