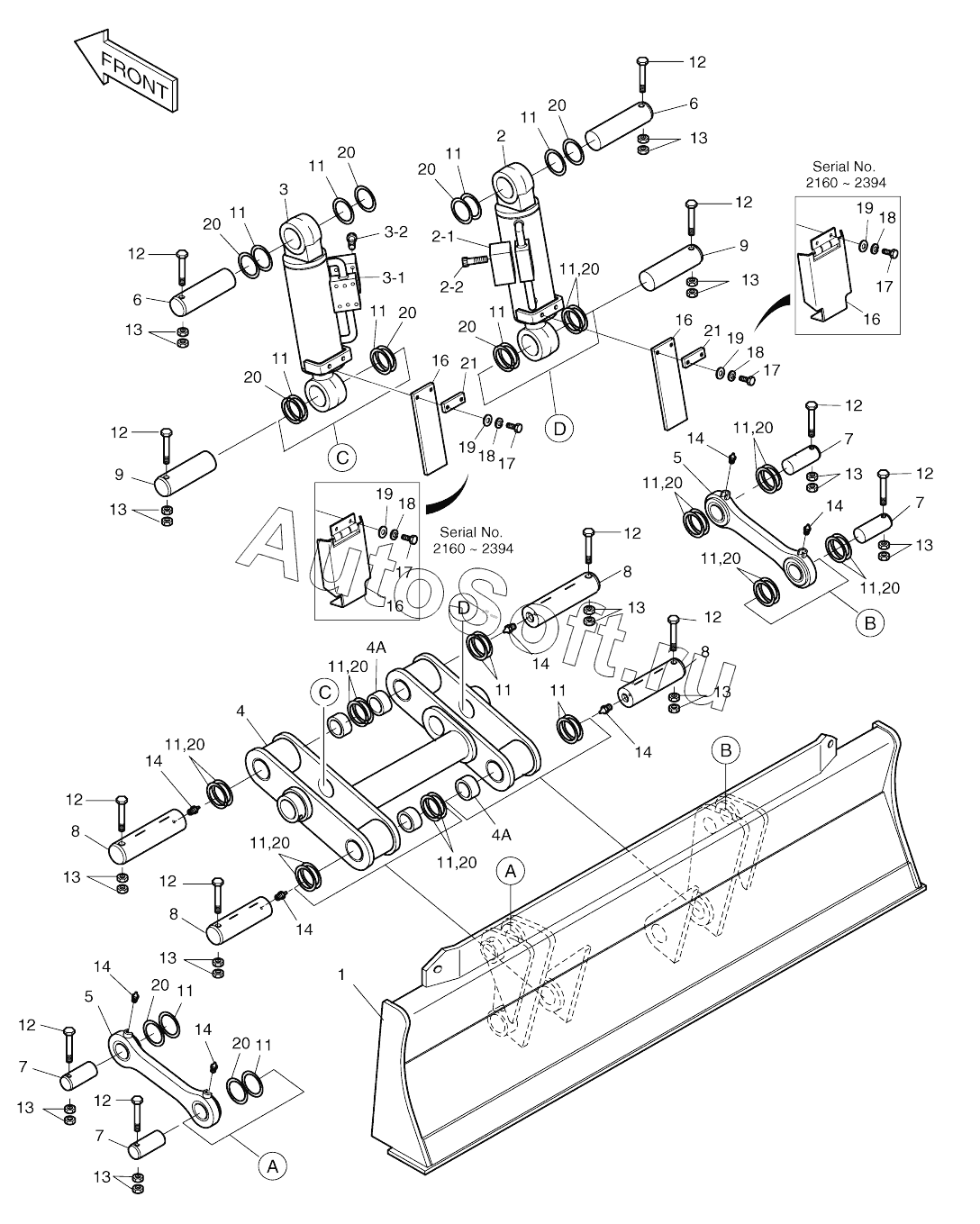

Каталог запасных частей к технике: Doosan SOLAR 140W-V (2017). BLADE - REAR (2160 -)
1
2
2-1
2-2
3
3-1
3-2
4
4A
4A
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
12
12
12
12
13
13
13
13
13
13
13
13
13
13
13
13
14
14
14
14
14
14
14
14
16
16
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
18
18
18
18
19
19
19
19
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2608-1048A | 2***A | Blade assy | |
| 1 | 2***K | Blade | |
| 1 | 2***L | Blade | |
| 11 | 2***4 | SHIM | |
| 12 | S***1 | Bolt | |
| 13 | S***3 | NUT | |
| 14 | S***3 | NIPPLE;GREASE(PT1/8) | |
| 16 | 2***1 | Cover | |
| 16 | K***2 | Plate | |
| 17 | S***3 | BOLT M10X1.5X20 | |
| 17 | S***3 | BOLT M10X1.5X35 | |
| 18 | S***3 | WASHER;SPRING M10 | |
| 19 | S***3 | WASHER;PLAIN | |
| 2 | 2***H | Cylinder, dozer | |
| 2-1 | 2***C | VALVE ASS'Y | |
| 2-2 | S***1 | Bolt, hex. Socket | |
| 20 | 2***0 | Shim | |
| 21 | D***7 | Plate | |
| 3 | 2***H | Cylinder, dozer | |
| 3-1 | 2***C | VALVE ASS'Y | |
| 3-2 | S***1 | Bolt, hex. Socket | |
| 4 | 2***G | Link | |
| 4A | 2***9 | Bushing | |
| 5 | 2***B | Link | |
| 6 | 2***A | Pin | |
| 6 | 2***B | Pin | |
| 7 | 2***B | Pin | |
| 8 | 2***5 | Pin | |
| 9 | 2***A | Pin | |
| 9 | 2***B | Pin |
