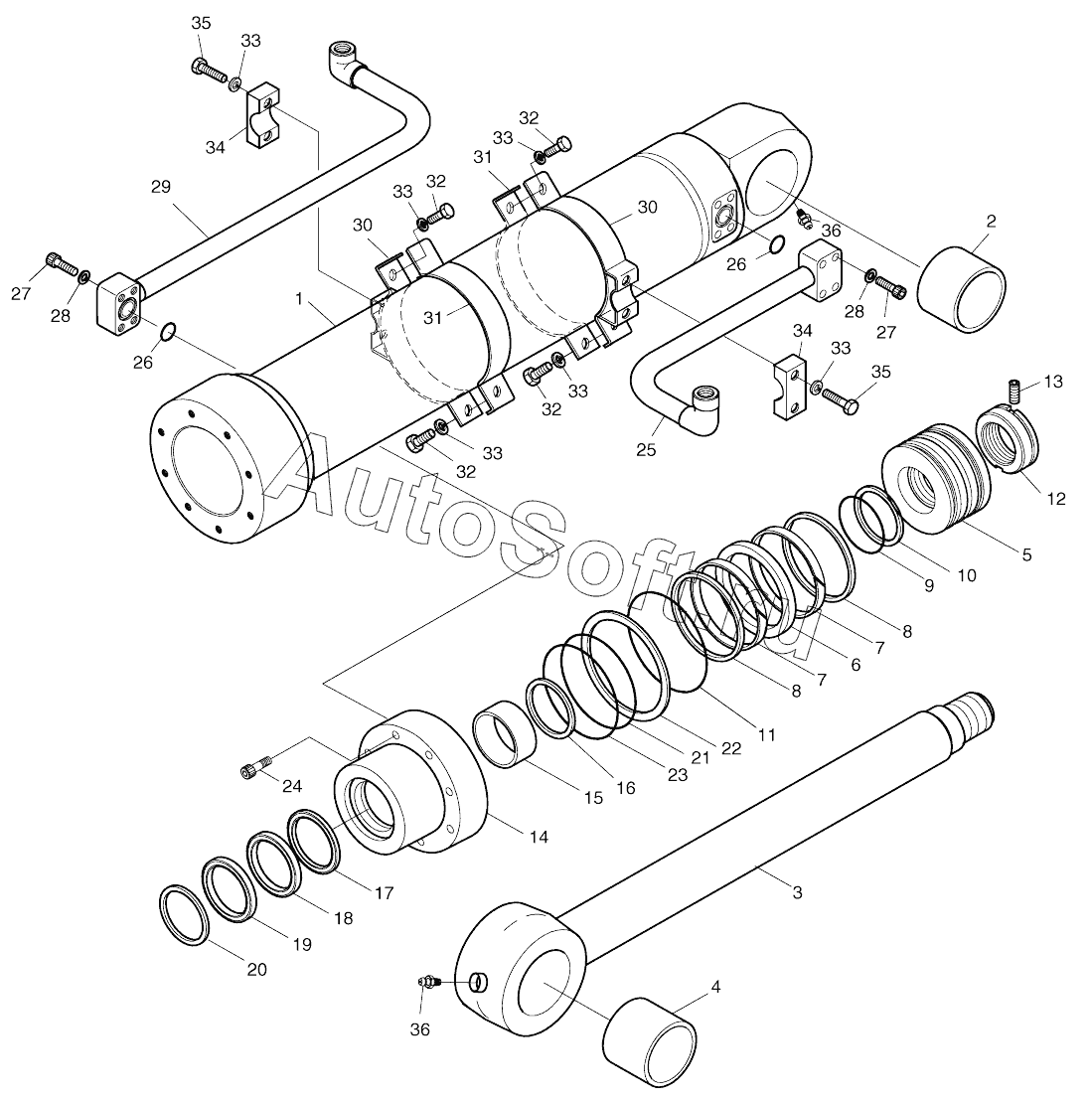

Каталог запасных частей к технике: Doosan SOLAR 140W-V (2017). BUCKET CYLINDER
28
28
17
18
19
20
21
22
23
24
25
26
26
27
27
16
29
30
30
31
31
32
32
32
32
32
32
32
32
32
32
33
33
33
33
33
33
34
34
35
35
35
35
36
36
2440-9233KT
2440-9233KT
8
8
1
2
3
4
5
6
7
7
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2440-9233B | 2***B | Cylinder, bucket | |
| 2440-9233KT | 2***T | SEAL KIT;BUCKET CYL. | |
| 440-00398 | 4***8 | CYLINDER;BUCKET | |
| 1 | 5***1 | Tube assy | |
| 1 | 5***2 | TUBE ASS'Y | |
| 2 | 5***0 | BUSH STEEL | |
| 3 | 5***1 | Rod assy | |
| 3 | 5***5 | ROD ASS'Y | |
| 4 | 5***0 | BUSH STEEL | |
| 5 | 5***0 | Piston | |
| 5 | 5***2 | PISTON | |
| 6 | E***0 | SEAL;SLIPPER | |
| 7 | 0***0 | RING;WEAR | |
| 8 | 0***0 | RING;SLYD | |
| 9 | E***2 | O-RING | |
| 10 | 5***0 | Ring, back up | |
| 10 | 5***1 | RING;BACK UP | |
| 11 | 0***0 | Ring, cushion | |
| 11 | 0***0 | RING;CUSHION | |
| 12 | 5***1 | Nut, piston | |
| 12 | 5***2 | NUT;PISTON | |
| 13 | E***4 | SCREW | |
| 14 | 5***1 | Rod cover | |
| 14 | 5***2 | ROD COVER | |
| 15 | E***3 | DU-BUSH | |
| 16 | 0***0 | RING;RETAINING | |
| 17 | E***0 | SEAL;BUFFER | |
| 18 | E***0 | U-PACKING | |
| 19 | E***0 | WIPER;DUST | |
| 20 | 0***0 | RING;RETAINING | |
| 21 | E***1 | O-RING | |
| 22 | 5***0 | Ring, back up | |
| 22 | 5***1 | RING;BACK UP | |
| 23 | E***1 | O-RING | |
| 24 | E***9 | BOLT;SOCKET | |
| 25 | 0***3 | PIPE ASS'Y-H | |
| 26 | E***1 | O-RING | |
| 27 | E***6 | BOLT;HEX SOCKET | |
| 28 | E***2 | WASHER;SPRING | |
| 29 | 5***1 | PIPE ASS'Y-R | |
| 30 | 5***0 | PIPE BAND ASS'Y | |
| 31 | 0***0 | BAND PIPE | |
| 32 | E***3 | BOLT;HEX. | |
| 32 | E***3 | BOLT;HEX. | |
| 33 | E***2 | WASHER;SPRING | |
| 34 | 0***0 | CLAMP;PIPE | |
| 35 | E***2 | Bolt, hex. | |
| 35 | E***3 | BOLT;HEX. | |
| 36 | E***2 | NIPPLE;GREASE |
