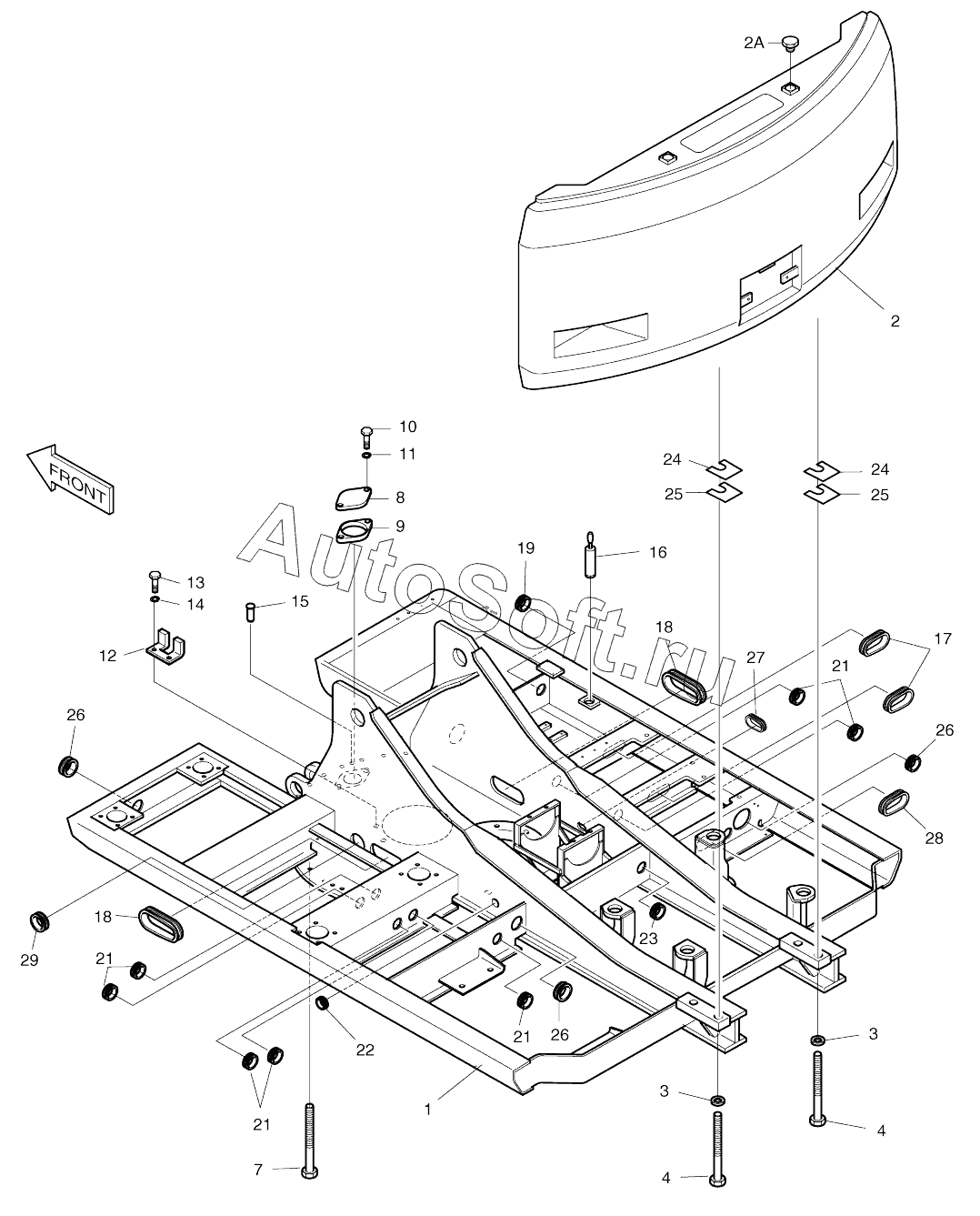

Каталог запасных частей к технике: Doosan SOLAR 140W-V (2017). MAIN FRAME
1
2
2A
3
3
4
4
4
4
7
8
9
10
11
12
13
14
15
16
17
18
18
19
21
21
21
21
22
23
24
24
25
25
26
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 600-00141 | 6***1 | Main frame assy | |
| 1 | 6***A | Frame, main | |
| 1 | 6***B | Frame, main | |
| 1 | 6***C | Frame, main | |
| 1 | 6***G | Frame, main | |
| 10 | S***3 | BOLT M10X1.5X20 | |
| 11 | S***3 | WASHER;SPRING M10 | |
| 12 | 1***3 | Lug | |
| 13 | S***1 | Bolt | |
| 14 | S***1 | WASHER;SPRING | |
| 15 | 2***4 | PIN;DOWEL | |
| 16 | 2***A | Lock, swing | |
| 16 | 2***B | Pin, knock | |
| 17 | 2***4 | BUSHING;RUBBER | |
| 18 | 2***6 | BUSHING;RUBBER | |
| 19 | 2***3 | BUSHING;RUBBER | |
| 2 | 6***C | Weight, counter | |
| 2 | 6***E | Weight, counter | |
| 21 | 2***1 | BUSHING;RUBBER | |
| 22 | 2***4 | BUSHING;RUBBER | |
| 23 | 2***1 | BUSHING;RUBBER | |
| 24 | 2***A | Shim | |
| 25 | 2***A | Shim | |
| 26 | 2***6 | Grommet | |
| 27 | 2***4 | Bushing, rubber | |
| 28 | 2***2 | Bushing, rubber | |
| 29 | 2***3 | Bushing, rubber | |
| 2A | 2***1 | CAP | |
| 3 | 2***0 | WASHER | |
| 4 | 2***A | BOLT M27X3.0X140 | |
| 4 | 2***B | BOLT M27X3.0X140 | |
| 7 | S***6 | BOLT M27X2.5X100 | |
| 8 | 2***2 | COVER | |
| 9 | 2***A | PACKING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
