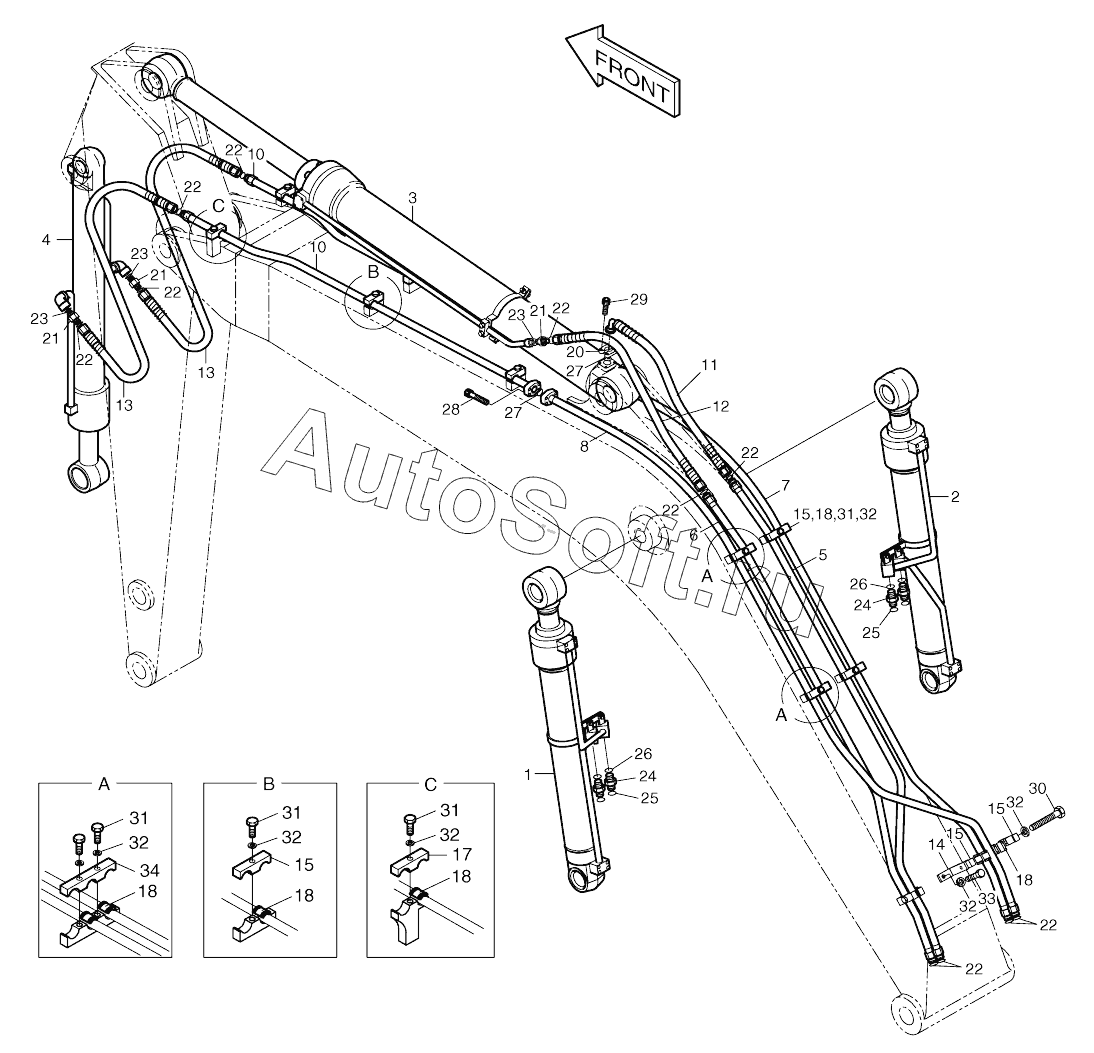

Каталог запасных частей к технике: Doosan SOLAR 140W-V (2017). FRONT PIPING - BOOM 4,6M + ARM 2.5M
27
27
18
18
18
18
18
20
21
21
21
22
22
22
22
22
22
22
22
22
23
23
23
24
24
25
25
26
26
17
28
29
30
31
31
31
31
32
32
32
32
32
32
33
34
400-00097
15
15
15
15
14
13
13
12
11
10
10
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00097 | 4***7 | Front piping | |
| 1 | 4***7 | Boom cylinder | |
| 2 | 4***8 | Boom cylinder | |
| 3 | 2***A | CYLINDER;ARM | |
| 4 | 2***B | Cylinder, bucket | |
| 4 | 4***8 | CYLINDER;BUCKET | |
| 5 | 2***B | PIPE;ARM CROWD | |
| 6 | 2***B | PIPE;ARM DUMP | |
| 7 | 2***A | PIPE;BUCKET CROWD | |
| 8 | 2***A | PIPE;BUCKET DUMP | |
| 10 | 2***B | PIPE;BUCKET | |
| 11 | 2***1 | HOSE 730L | |
| 12 | 2***5 | HOSE 870L | |
| 13 | 2***7 | HOSE | |
| 14 | 2***A | Bracket | |
| 15 | 2***9 | CLAMP | |
| 17 | 1***1 | CLAMP | |
| 18 | 2***A | RUBBER | |
| 20 | 2***9 | FLANGE | |
| 21 | 2***1 | ADAPTER | |
| 22 | S***1 | O-RING | |
| 23 | S***1 | O-RING | |
| 24 | 2***3 | ADAPTER | |
| 25 | S***1 | O-RING | |
| 26 | S***1 | O-RING | |
| 27 | 2***2 | O-RING | |
| 28 | S***6 | BOLT M10X1.5X35 | |
| 29 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 30 | S***3 | BOLT M12X1.75X80 | |
| 31 | S***3 | BOLT M12X1.75X55 | |
| 32 | S***3 | WASHER;SPRING M10 | |
| 33 | S***3 | BOLT M12X1.75X30 | |
| 34 | 1***6 | CLAMP;PIPE |
