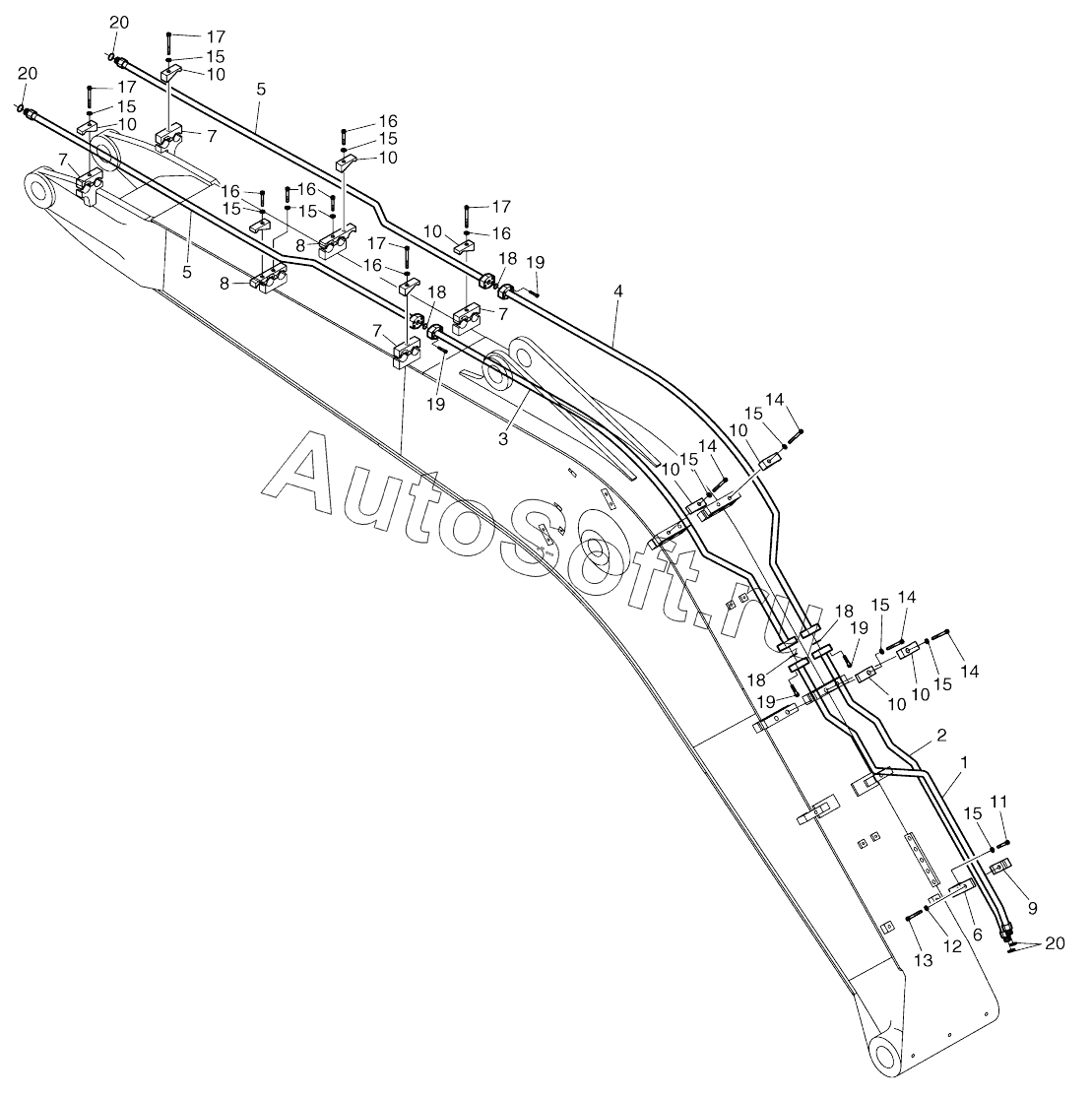

Каталог запасных частей к технике: Doosan SOLAR 140W-V (2017). BOOM PIPING - 4.3M ROTATING AND TILTING
10
10
10
10
10
10
10
10
20
20
20
19
19
19
19
18
18
18
18
17
17
17
17
16
16
16
16
16
15
15
15
15
15
15
15
15
15
15
14
14
14
14
13
12
11
400-01132
400-01132
400-01132
400-01132
400-01132
400-01132
400-01132
400-01132
400-01132
400-01132
9
8
8
7
7
7
7
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01132 | 4***2 | Boom piping | |
| 1 | 1***A | PIPE;BOOM1(L.H) | |
| 2 | 1***A | PIPE;BOOM1(R.H) | |
| 3 | 1***9 | Pipe, boom | |
| 4 | 1***0 | Pipe, boom | |
| 5 | 1***1 | Pipe, boom | |
| 6 | 1***A | BRACKET | |
| 7 | 1***9 | CLAMP;PIPE | |
| 8 | 1***0 | CLAMP;PIPE | |
| 9 | 1***1 | CLAMP;PIPE | |
| 10 | 1***1 | CLAMP;PIPE | |
| 11 | S***3 | BOLT M12X1.75X40 | |
| 12 | S***3 | WASHER;SPRING M10 | |
| 13 | S***3 | BOLT M10X1.5X70 | |
| 14 | S***3 | BOLT M12X1.75X80 | |
| 15 | S***3 | WASHER;SPRING M10 | |
| 16 | S***3 | BOLT M12X1.75X60 | |
| 17 | S***3 | BOLT M12X1.75X90 | |
| 18 | 2***0 | O-RING | |
| 19 | S***6 | BOLT;SOCKET M8X1.25X35 | |
| 20 | S***1 | O-RING |
