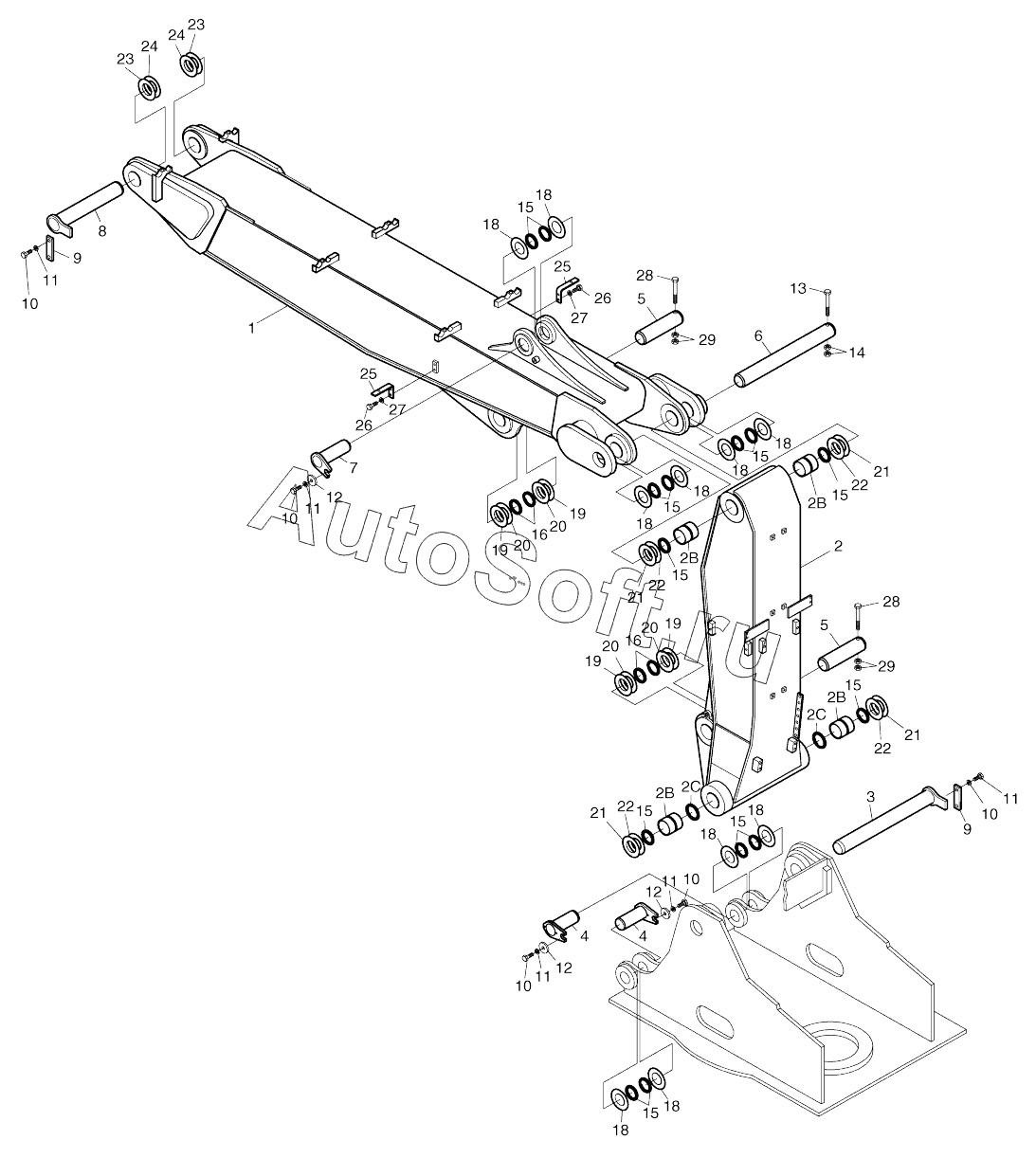

Каталог запасных частей к технике: Doosan SOLAR 140W-V (2017). ARTI. BOOM ASSY
701-00317
701-00317
701-00317
701-00317
701-00317
701-00317
701-00317
701-00317
701-00317
701-00317
1
2
2B
2B
2B
2B
2C
2C
3
4
4
4
4
5
5
6
7
8
9
9
10
10
10
10
10
11
11
11
11
11
12
12
12
13
14
15
15
15
15
15
15
15
15
15
16
16
18
18
18
18
18
18
18
18
18
18
19
19
19
19
20
20
20
20
21
21
21
21
22
22
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 701-00317 | 7***7 | Arti. Boom assy | |
| 1 | 7***A | Boom, upper mach | |
| 10 | S***6 | BOLT M16X2.0X35 | |
| 11 | S***3 | WASHER;SPRING | |
| 12 | 2***6 | STOPPER | |
| 13 | S***6 | BOLT M16X2.0X130 | |
| 14 | S***3 | NUT | |
| 15 | 2***4 | SEAL;DUST | |
| 16 | 2***6 | Seal, dust | |
| 18 | 2***8 | SHIM | |
| 19 | 2***3 | Shim | |
| 2 | 7***A | Boom, lower mach. | |
| 20 | 2***4 | Shim | |
| 21 | 1***1 | Shim | |
| 22 | 1***2 | Shim | |
| 23 | 1***3 | Shim | |
| 24 | 1***4 | Shim | |
| 25 | 2***B | BRACKET | |
| 26 | S***3 | BOLT M12X1.75X25 | |
| 27 | S***3 | WASHER;SPRING M10 | |
| 28 | S***6 | Bolt | |
| 29 | S***3 | Nut | |
| 2B | 2***A | BUSHING | |
| 2C | 2***4 | SEAL;DUST | |
| 3 | 2***G | PIN | |
| 4 | 1***4 | Pin | |
| 4 | 2***C | Pin | |
| 5 | 1***A | Pin | |
| 6 | 1***7 | Pin | |
| 7 | 2***C | PIN | |
| 8 | 2***E | PIN | |
| 9 | 2***A | PLATE;STOPPER |
