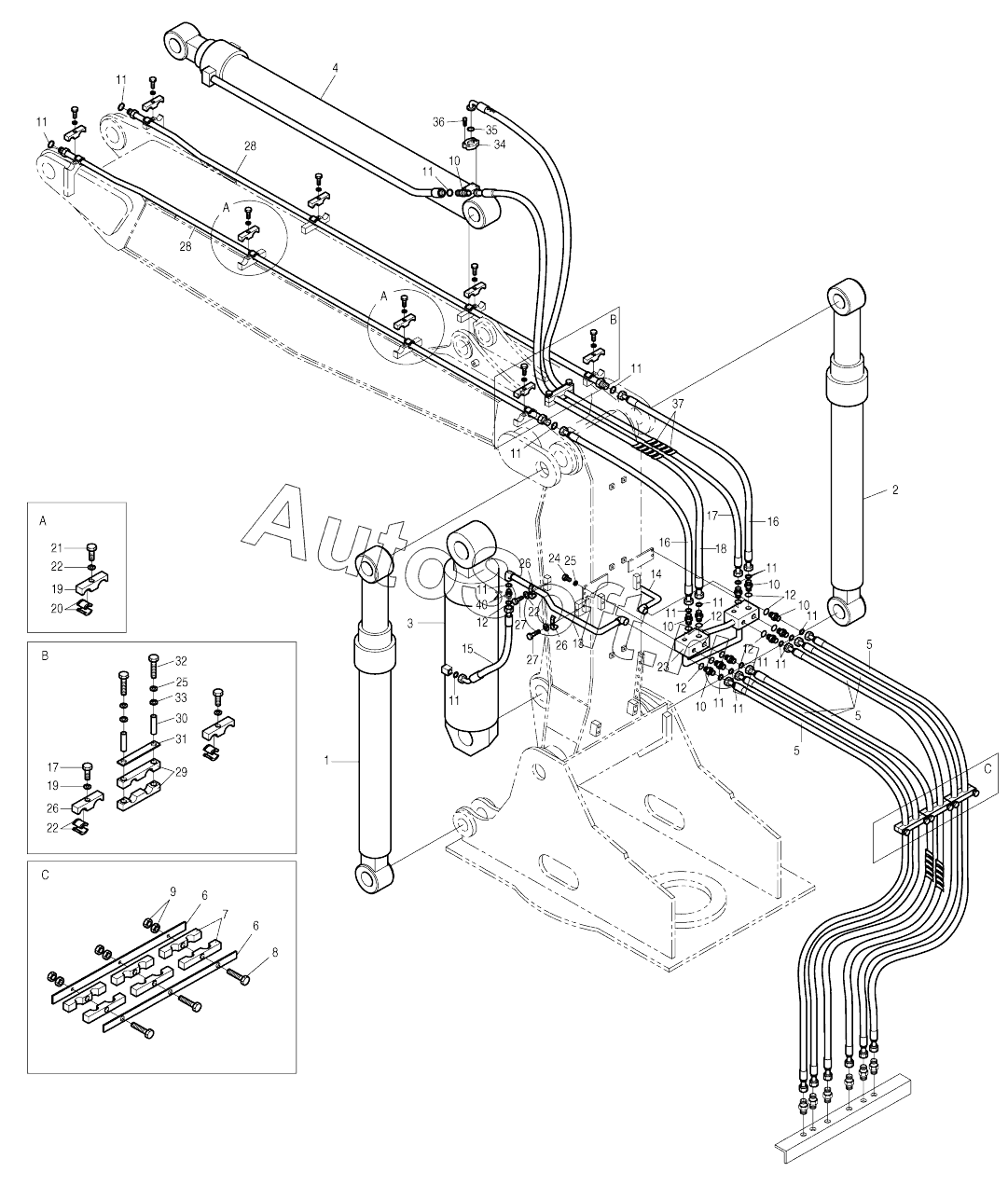

Каталог запасных частей к технике: Doosan SOLAR 140W-V (2017). FRONT PIPING - ARTI.BOOM
29
20
21
22
22
22
23
24
25
25
26
26
26
27
27
28
28
19
19
30
31
32
33
34
35
36
37
40
10
10
10
10
10
1
2
3
4
5
5
5
6
6
7
8
9
400-00732
400-00732
400-00732
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
12
13
14
15
16
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00732 | 4***2 | Front piping-arti. | |
| 1 | 4***3 | Boom cylinder -arti.boom | |
| 2 | 4***4 | Cyclinder, boom-arti. | |
| 3 | 4***5 | Arti. Boom cylinder | |
| 4 | 2***A | CYLINDER;ARM | |
| 5 | D***3 | Hose | |
| 6 | 2***A | Plate | |
| 7 | 2***6 | CLAMP;RUBBER | |
| 8 | S***3 | BOLT M10X1.5X80 | |
| 9 | S***3 | NUT M10X1.5 | |
| 10 | 2***1 | ADAPTER | |
| 11 | S***1 | O-RING | |
| 12 | S***1 | O-RING | |
| 13 | 1***8 | Pipe, arti | |
| 14 | 1***9 | Pipe, arti | |
| 15 | D***0 | Hose | |
| 16 | 2***8 | Hose | |
| 17 | D***5 | Hose | |
| 18 | 2***1 | Hose | |
| 19 | 1***1 | CLAMP | |
| 20 | 2***A | RUBBER | |
| 21 | S***3 | BOLT M12X1.75X55 | |
| 22 | S***3 | WASHER;SPRING M10 | |
| 23 | 4***1 | Block, arti. | |
| 24 | S***3 | BOLT M10X1.5X22 | |
| 25 | S***3 | WASHER;SPRING M10 | |
| 26 | 2***2 | CLAMP | |
| 27 | S***3 | BOLT M12X1.75X50 | |
| 28 | 1***0 | Pipe, upper boom | |
| 29 | 1***7 | CLAMP;RUBBER | |
| 30 | 2***7 | PIPE | |
| 31 | 2***9 | PLATE | |
| 32 | S***3 | BOLT M10X1.5X80 | |
| 33 | S***3 | WASHER;PLAIN | |
| 34 | 2***9 | FLANGE | |
| 35 | 2***2 | O-RING | |
| 36 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 37 | 2***8 | Protector | |
| 40 | 2***7 | ADAPTER PFO3/4-PF3/4 |
