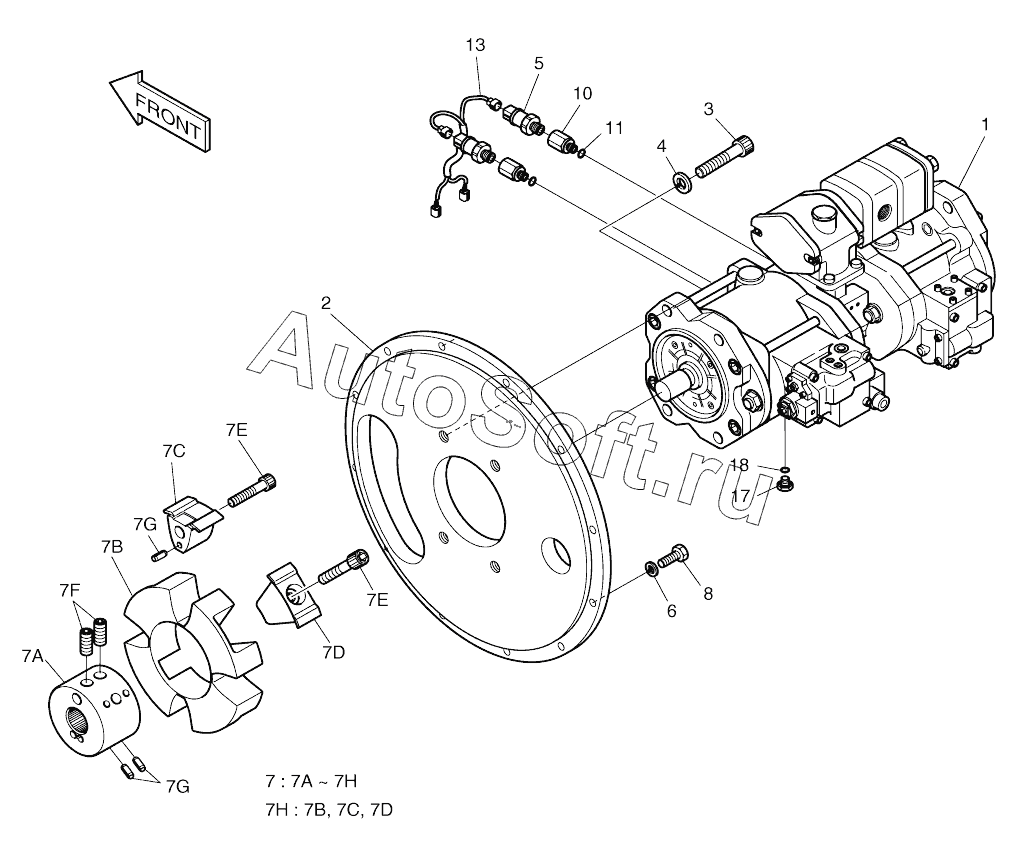

Каталог запасных частей к технике: Doosan SOLAR 140W-V (2017). PUMP INSTALLATION
1
2
3
4
5
6
7A
7B
7C
7D
7E
7E
7F
7G
7G
8
10
11
13
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 401-00396 | 4***6 | Pump installation | |
| 1 | 4***A | Main pump | |
| 10 | 2***A | REDUCER | |
| 11 | S***1 | O-RING | |
| 13 | 5***3 | Harness, joint | |
| 17 | 2***3 | Plug | |
| 18 | S***1 | O-RING | |
| 2 | 2***4 | Cover | |
| 3 | S***6 | Bolt,socket | |
| 4 | S***3 | WASHER;SPRING | |
| 5 | 2***5 | SENSOR;PRESSURE | |
| 6 | S***3 | WASHER;SPRING M10 | |
| 7 | 2***2 | Coupling | |
| 7A | H***B | Hub | |
| 7B | 2***9 | ELEMENT | |
| 7C | I***T | Insert | |
| 7D | I***T | Insert | |
| 7E | K***2 | SOCKET BOLT SET(8EA) | |
| 7F | B***T | Bolt, clamping | |
| 7G | P***G | Pin, spring | |
| 7H | 2***K | ELEMENT KIT | |
| 8 | S***3 | BOLT M10X1.5X30 |
