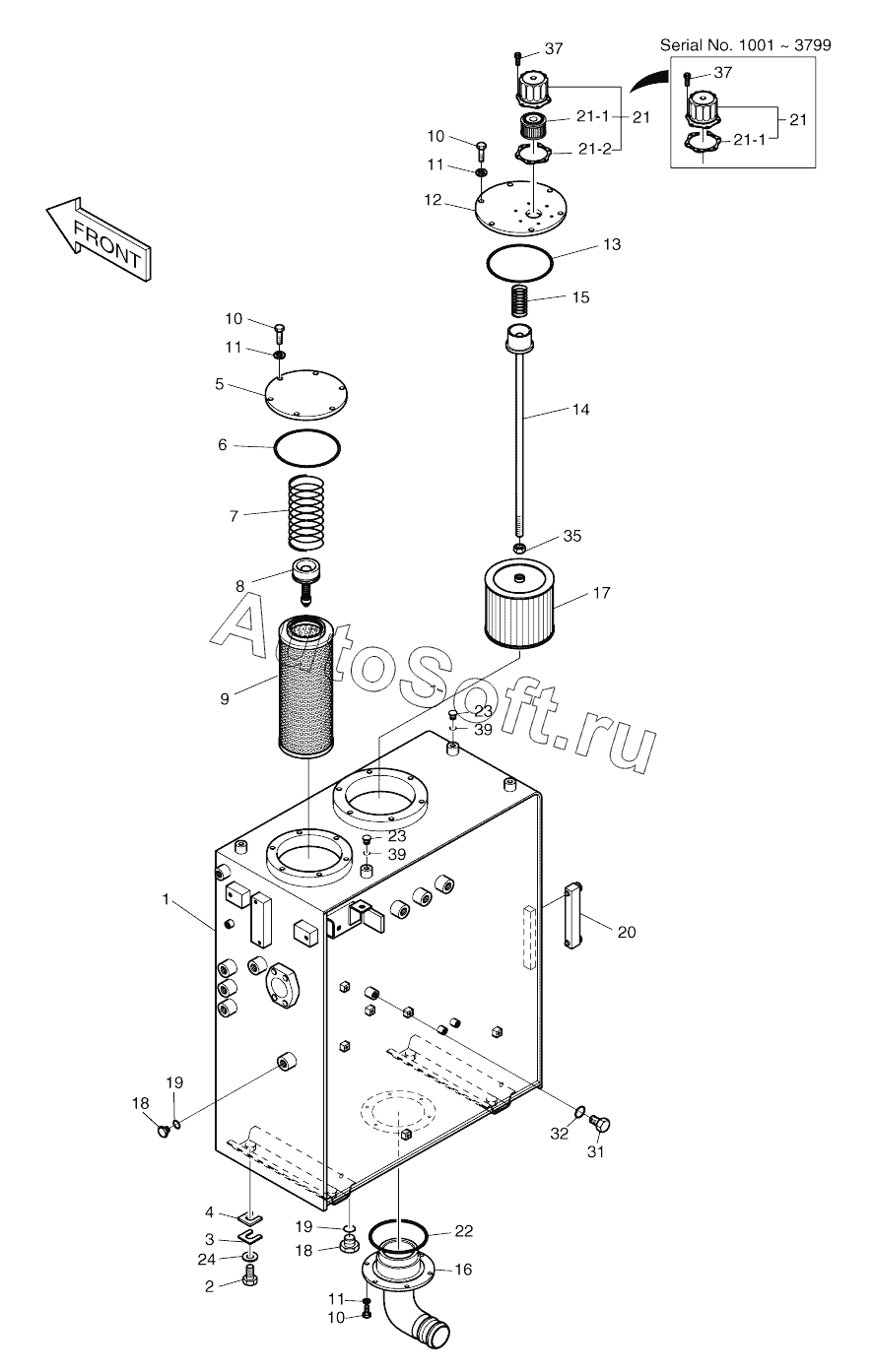

Каталог запасных частей к технике: Doosan SOLAR 140W-V (2017). OIL TANK
470-00143A
470-00143A
1
2
3
4
5
6
7
8
9
10
10
10
11
11
11
12
13
14
15
16
17
18
18
19
19
20
21
21
21
21-1
21-1
21
21
21
21-1
21-1
21-2
22
23
23
24
31
32
35
37
37
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 470-00143A | 4***A | Oil tank assy | |
| 1 | 4***A | Tank, oil | |
| 1 | 4***B | Tank, oil | |
| 1 | 4***C | Tank, oil | |
| 10 | S***3 | BOLT M10X1.5X25 | |
| 11 | S***3 | WASHER;SPRING M10 | |
| 12 | 2***B | COVER | |
| 13 | S***0 | O-RING | |
| 14 | 2***4 | ROD | |
| 15 | 2***8 | SPRING | |
| 16 | 2***3 | Pipe, suction | |
| 17 | 2***A | FILTER;SUCTION | |
| 18 | 2***7 | PLUG PF1/2 | |
| 19 | S***1 | O-RING | |
| 2 | S***1 | Bolt | |
| 20 | 2***7 | GAUGE;LEVEL | |
| 21 | 4***A | BREATHER;AIR | |
| 21 | K***A | Breather, air | |
| 21-1 | 1***0 | PACKING | |
| 21-1 | K***7 | Element, air breather | |
| 21-2 | K***2 | Gasket | |
| 22 | S***0 | O-RING | |
| 23 | 2***1 | PLUG | |
| 24 | 2***6 | WASHER;HARD | |
| 3 | 2***3 | SHIM D20X0.8T | |
| 31 | 2***7 | PLUG | |
| 32 | S***1 | PACKING | |
| 35 | S***3 | NUT M12 | |
| 37 | S***1 | Bolt, socket | |
| 39 | S***1 | O-RING | |
| 4 | 2***4 | SHIM D20X1.6T | |
| 5 | 2***6 | COVER | |
| 6 | S***0 | O-RING | |
| 7 | 2***2 | SPRING | |
| 8 | 2***9 | VALVE;BY-PASS | |
| 9 | 2***B | ELEMENT;FILTER(OIL TANK) |
