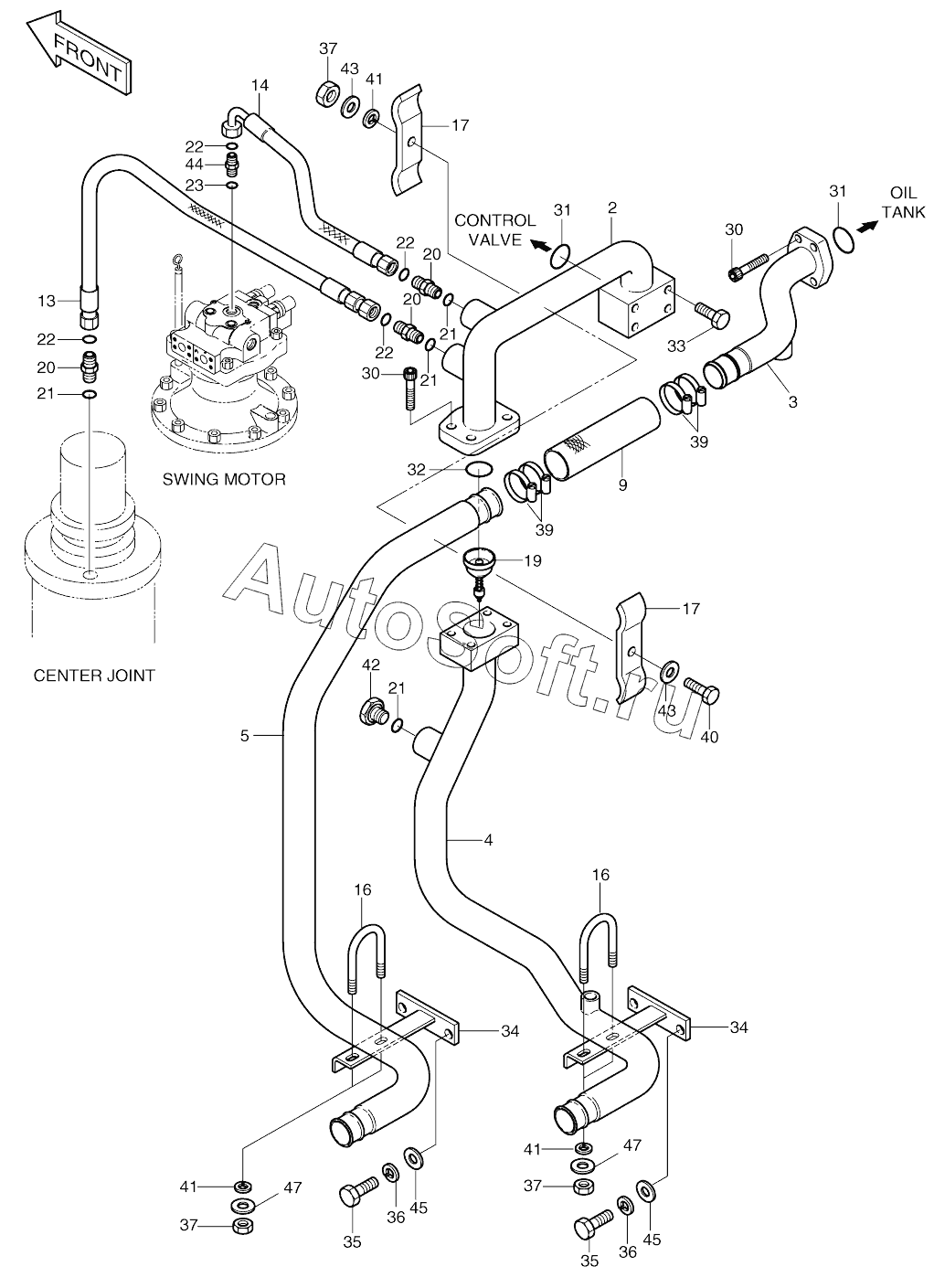

Каталог запасных частей к технике: Doosan SOLAR 140W-V (2017). OIL COOLER PIPING (2)
39
39
30
30
31
31
32
33
34
34
35
35
36
36
37
37
37
23
40
41
41
41
42
43
43
44
45
45
47
47
22
22
22
22
21
21
21
21
20
20
20
19
17
17
16
16
14
13
9
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01232 | 4***2 | Oil cooler piping | |
| 2 | 2***A | Pipe | |
| 2 | 2***B | Pipe | |
| 3 | 1***6 | Pipe | |
| 4 | 2***A | Pipe | |
| 4 | 2***B | Pipe | |
| 5 | 2***A | PIPE | |
| 9 | 2***2 | HOSE-200L | |
| 13 | 2***0 | Hose | |
| 14 | 2***4 | HOSE PF3/4-670L | |
| 16 | 2***2 | BOLT;U | |
| 17 | 1***9 | Clamp | |
| 19 | 2***B | VALVE;BY-PASS 4.5K | |
| 20 | 2***1 | ADAPTER | |
| 21 | S***1 | O-RING | |
| 22 | S***1 | O-RING | |
| 23 | S***1 | O-RING | |
| 30 | S***6 | BOLT;SOCKET M12X1.75X35 | |
| 31 | 2***8 | O-RING | |
| 32 | 2***7 | O-RING | |
| 33 | S***3 | BOLT M12X1.75X85 | |
| 34 | 2***B | BRACKET | |
| 35 | S***3 | BOLT M10X1.5X28 | |
| 36 | S***3 | WASHER;SPRING M10 | |
| 37 | S***3 | NUT M12 | |
| 39 | S***3 | CLAMP;HOSE | |
| 40 | S***3 | BOLT M12X1.75X75 | |
| 41 | S***3 | WASHER;SPRING M10 | |
| 42 | 2***3 | Plug | |
| 43 | S***3 | WASHER;PLAIN | |
| 44 | 2***3 | Adapter | |
| 45 | S***3 | WASHER;PLAIN | |
| 47 | S***3 | WASHER;PLAIN |
