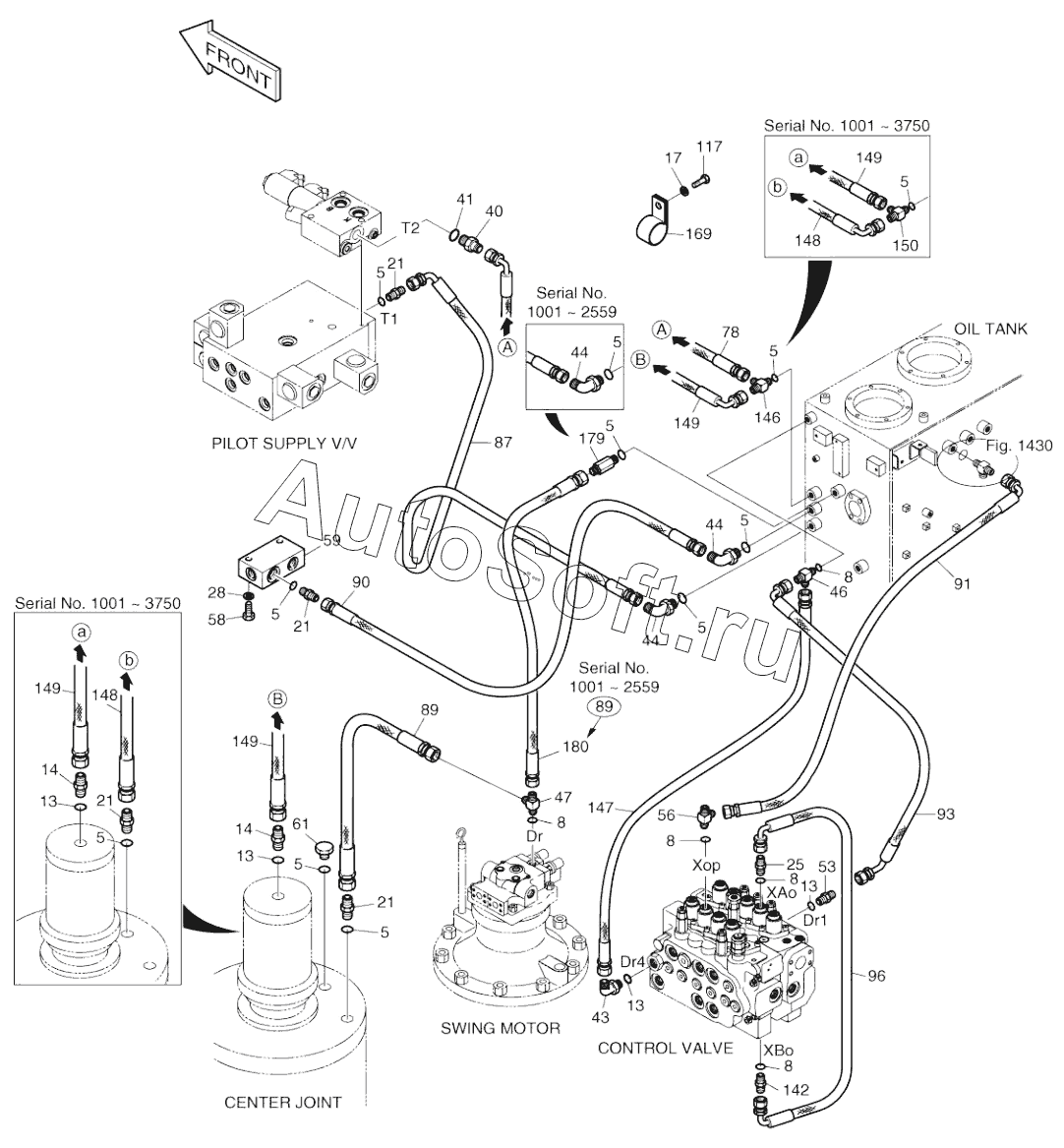

Каталог запасных частей к технике: Doosan SOLAR 140W-V (2017). PILOT PIPING (3)
142
61
78
87
89
89
89
89
89
90
91
93
96
117
59
146
147
148
148
149
149
149
149
149
149
149
149
149
149
150
169
179
180
40
5
5
5
5
5
5
5
5
5
5
8
8
8
8
8
13
13
13
13
14
14
17
21
21
21
21
21
21
21
21
25
28
41
43
44
44
44
44
44
44
44
46
47
53
56
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01165C | 4***C | Pilot piping | |
| 5 | S***1 | O-RING | |
| 8 | S***1 | O-RING | |
| 13 | S***1 | O-RING | |
| 14 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 17 | S***3 | WASHER;SPRING | |
| 21 | 2***6 | ADAPTER | |
| 21 | 2***6 | ADAPTER | |
| 25 | 2***6 | ADAPTER PFO3/8-PF1/4 | |
| 28 | S***3 | WASHER;SPRING M10 | |
| 40 | 2***0 | Adapter | |
| 41 | S***1 | O-RING | |
| 43 | 2***4 | ELBOW | |
| 44 | 2***2 | ELBOW | |
| 44 | 2***2 | ELBOW | |
| 46 | 2***6 | TEE | |
| 47 | 2***8 | Tee | |
| 53 | 2***9 | ADAPTER | |
| 56 | 2***7 | TEE PFO3/8-2PF1/4 | |
| 58 | S***3 | BOLT M10X1.5X55 | |
| 59 | 2***0 | BLOCK | |
| 61 | 2***7 | PLUG PF1/2 | |
| 78 | 2***6 | Hose | |
| 87 | 2***7 | Hose | |
| 89 | 2***8 | Hose | |
| 89 | 2***8 | Hose | |
| 90 | 2***6 | Hose | |
| 91 | 2***2 | HOSE PF1/4-900L | |
| 93 | 2***2 | HOSE PF3/8-400L | |
| 96 | 2***6 | HOSE(90-90)PF1/4-800L | |
| 117 | S***3 | BOLT M8X1.25X16 | |
| 142 | 2***6 | ADAPTER PFO3/8-PF1/4 | |
| 146 | 2***3 | Tee | |
| 147 | 2***2 | HOSE PF1/4-850L | |
| 148 | 2***4 | Hose | |
| 149 | 2***5 | Hose | |
| 149 | 2***9 | Hose | |
| 150 | 2***9 | TEE PFO1/2XPF1/2XPF1/4 | |
| 169 | 1***4 | Clip | |
| 179 | 2***3 | ADAPTER PFO1/2-PF1/2 | |
| 180 | 2***8 | Hose |
