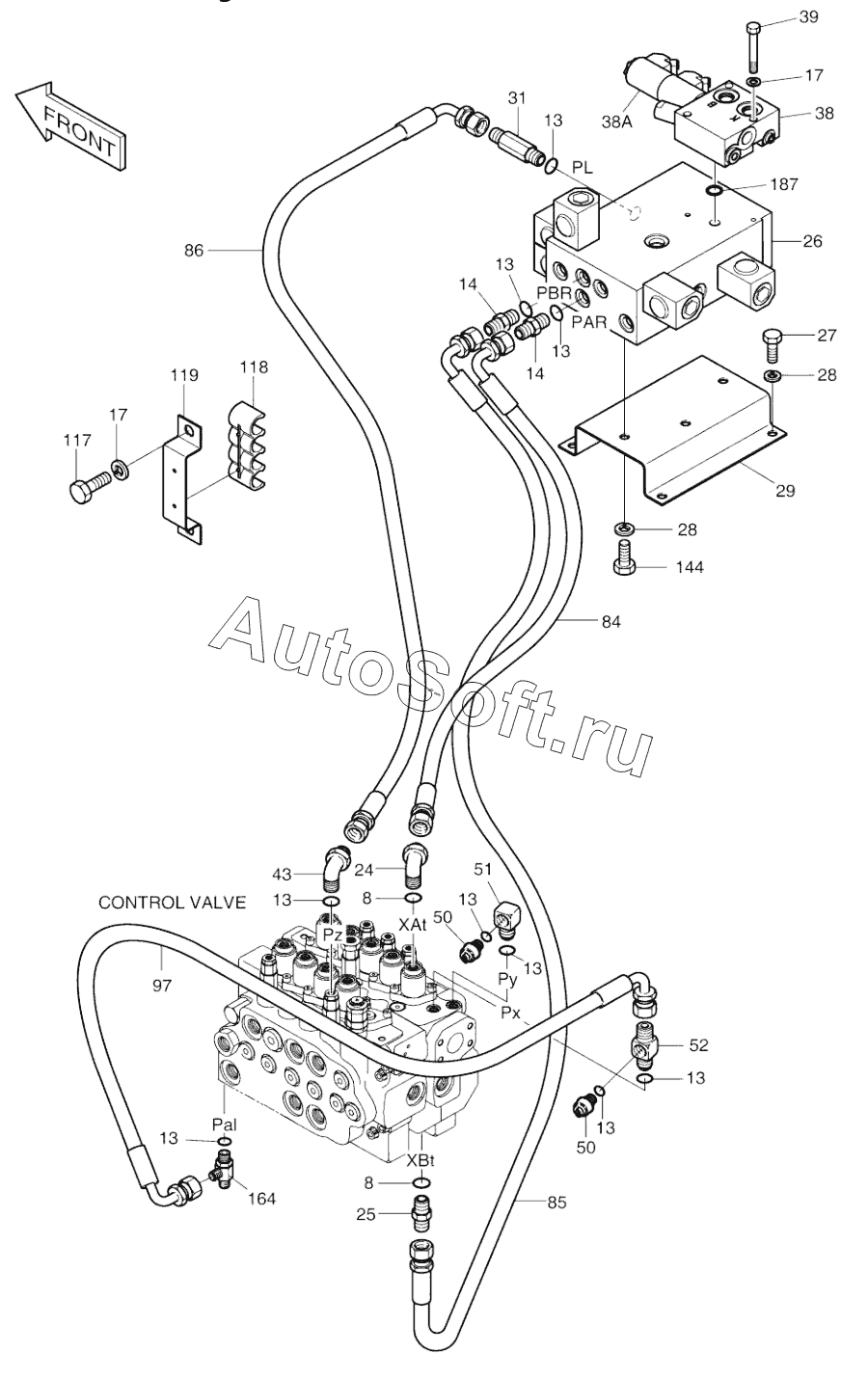

Каталог запасных частей к технике: Doosan SOLAR 140W-V (2017). PILOT PIPING (9) (3751 -)
400-01165G
8
8
13
13
13
13
13
13
13
13
13
14
14
17
17
24
25
26
27
28
28
29
31
38
38A
39
43
50
50
51
52
84
85
86
97
117
118
119
144
164
187
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01165G | 4***G | Pilot piping | |
| 117 | S***3 | BOLT M8X1.25X16 | |
| 118 | 2***A | Clamp, plastic | |
| 119 | 2***A | Clamp, steel | |
| 13 | S***1 | O-RING | |
| 14 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 144 | S***3 | BOLT M10X1.5X16 | |
| 164 | 2***1 | TEE PFO1/4-2PF1/4 | |
| 17 | S***3 | WASHER;SPRING | |
| 187 | K***4 | O-ring | |
| 24 | 2***0 | ELBOW | |
| 25 | 2***6 | ADAPTER PFO3/8-PF1/4 | |
| 26 | K***A | Valve, pilot supply | |
| 27 | S***3 | BOLT M10X1.5X20 | |
| 28 | S***3 | WASHER;SPRING M10 | |
| 29 | 2***7 | Bracket | |
| 31 | 2***4 | ADAPTER PFO1/4-PF1/4 | |
| 38 | 4***A | Valve, t/m control | |
| 38A | 3***0 | Coil, t/m control v/v | |
| 39 | S***6 | Bolt | |
| 43 | 2***4 | ELBOW | |
| 50 | 2***2 | SWITCH;PRESSURE | |
| 51 | 2***4 | ELBOW PFO1/4-PF1/4 | |
| 52 | 2***5 | ADAPTER | |
| 8 | S***1 | O-RING | |
| 84 | 2***3 | HOSE PF1/4-1900L | |
| 85 | 2***9 | HOSE PF1/4-1600L | |
| 86 | 2***1 | HOSE PF1/4-2240L | |
| 97 | 2***8 | Hose |
