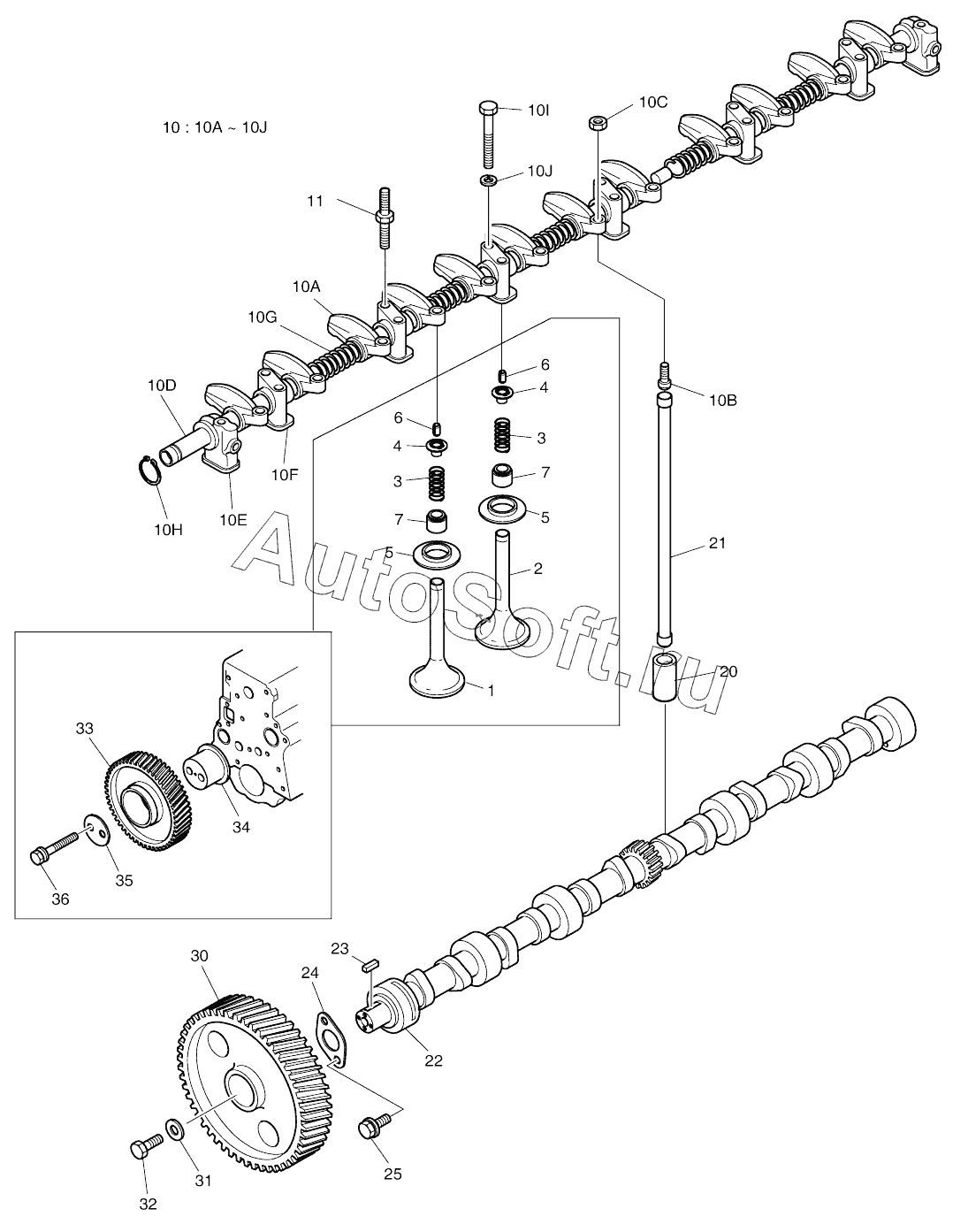

Каталог запасных частей к технике: Doosan SOLAR 140W-V (2017). VALVE MECHANISM
1
2
3
3
4
4
5
5
6
6
7
7
7
7
10A
10B
10C
10D
10E
10F
10G
10H
10I
10J
11
20
21
22
23
24
25
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***2 | VALVE;INLET | |
| 10 | 1***6 | Rocker arm and shaft assy | |
| 10 | 6***C | ROCKER ARM & SHAFT ASS'Y | |
| 10 | 6***D | Rocker arm and shaft assy | |
| 10A | 1***1 | Rocker arm assy | |
| 10A | 6***B | ROCKER ARM ASS'Y | |
| 10A | 6***C | Rocker arm assy | |
| 10B | 6***1 | SCREW;ADJUST | |
| 10C | 6***3 | NUT;HEX. | |
| 10D | 6***C | ROCKER ARM SHAFT ASS'Y | |
| 10E | 6***9 | BRACKET(FRONT) | |
| 10F | 6***C | BRACKET(ROCKER ARM) | |
| 10G | 6***8 | SPRING;ROCKER ARM | |
| 10H | 0***6 | RING;SNAP | |
| 10I | 0***8 | BOLT;HEXM8X65 | |
| 10J | 0***1 | Washer | |
| 11 | 6***1 | BOLT;STUD | |
| 2 | 6***A | VALVE;EXHAUST | |
| 20 | 6***9 | TAPPET | |
| 21 | 6***6 | ROD;PUSH | |
| 22 | 6***A | SHAFT;CAM | |
| 22 | 6***B | SHAFT;CAM | |
| 23 | 0***8 | KEY | |
| 24 | 6***9 | FLANGE | |
| 24 | 6***A | FLANGE | |
| 25 | 0***5 | Bolt | |
| 3 | 6***5 | SPRING;VALVE | |
| 30 | 6***4 | GEAR;CAM SHAFT | |
| 31 | 6***9 | WASHER;PLAIN | |
| 32 | 0***0 | BOLT M14X1.5X28 | |
| 33 | 6***2 | IDLE GEAR ASS'Y | |
| 34 | 6***1 | SHAFT;IDLE GEAR | |
| 35 | 6***6 | WASHER;THRUST | |
| 36 | 0***2 | BOLT ASS'Y M10X1.25X55 | |
| 4 | 6***B | RETAINER;VALVE SPRING | |
| 5 | 6***2 | PLATE;SPRING | |
| 6 | 6***1 | SPLIT;COLLAR | |
| 7 | 6***A | SEAL;VALVE STEM | |
| 7 | 6***5 | SEAL;VALVE STEM |
