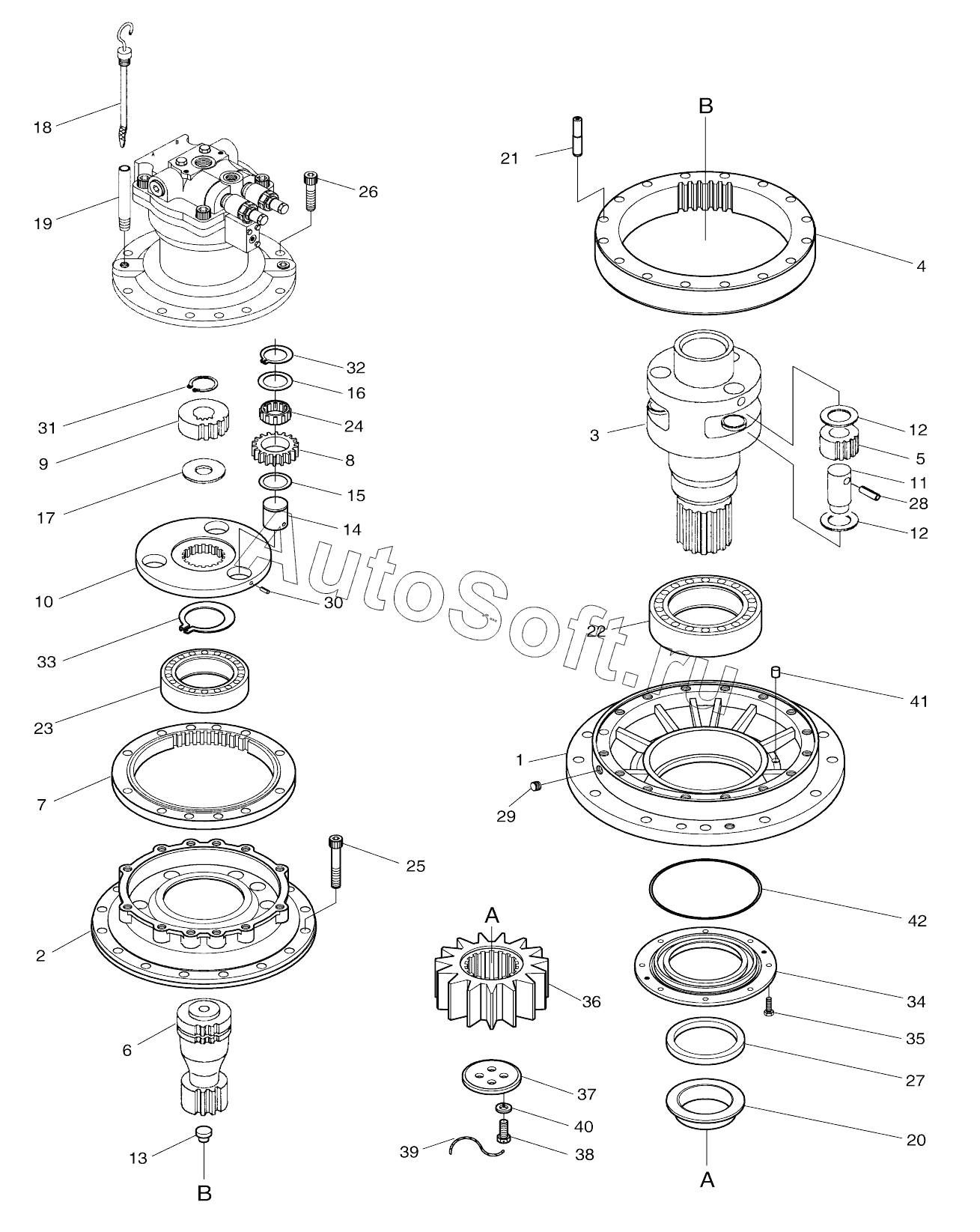

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP) (2017). SWING REDUCTION GEAR
32
21
22
23
24
25
26
27
28
29
30
31
20
33
34
35
36
37
38
39
40
41
42
9
1
1
2
3
4
5
6
7
8
10
11
12
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2101-1025I | 2***I | Gear, reduction | |
| 2101-1025K | 2***K | Gear, reduction | |
| 1 | 2***D | Casing, front | |
| 1 | 2***E | Casing, front | |
| 2 | 2***5 | Casing, middle | |
| 3 | 2***E | Shaft, drive | |
| 4 | 2***E | Gear, ring | |
| 5 | 2***E | Gear, planetary | |
| 6 | 2***H | Gear, sun | |
| 7 | 2***C | Gear, ring | |
| 8 | 2***1 | Gear, planetary | |
| 9 | 2***2 | Gear, sun | |
| 10 | 2***4 | Carrier | |
| 11 | 2***B | Pin | |
| 12 | 2***A | Washer, thrust | |
| 13 | 2***8 | Button, thrust | |
| 14 | 2***2 | Pin | |
| 15 | 2***1 | Plate, side | |
| 16 | 2***2 | Plate, side | |
| 17 | 2***3 | Plate, side | |
| 18 | 2***9 | Bar, level | |
| 19 | 2***4 | Pipe | |
| 20 | 2***A | Ring, spacer | |
| 21 | 2***4 | Pin, knock | |
| 22 | 2***1 | Bearing, roller | |
| 23 | 2***2 | Bearing, roller | |
| 24 | 2***1 | Cage, needle | |
| 25 | S***1 | Bolt, lock | |
| 26 | S***1 | Bolt, lock | |
| 27 | 2***5 | Seal, oil | |
| 28 | 2***2 | Pin, spring | |
| 29 | 2***4 | PLUG | |
| 30 | 2***1 | Pin, spring | |
| 31 | S***0 | RING;SNAP | |
| 32 | S***0 | Ring, stop | |
| 33 | S***0 | Ring, stop | |
| 34 | 2***B | Cover, front | |
| 35 | S***1 | Bolt | |
| 36 | 2***G | Gear, pinion | |
| 37 | 2***A | Plate, lock | |
| 38 | 2***3 | BOLT | |
| 39 | 2***1 | WIRE | |
| 40 | S***1 | WASHER;SPRING | |
| 41 | 2***2 | Magnet | |
| 42 | 2***6 | O-ring |
