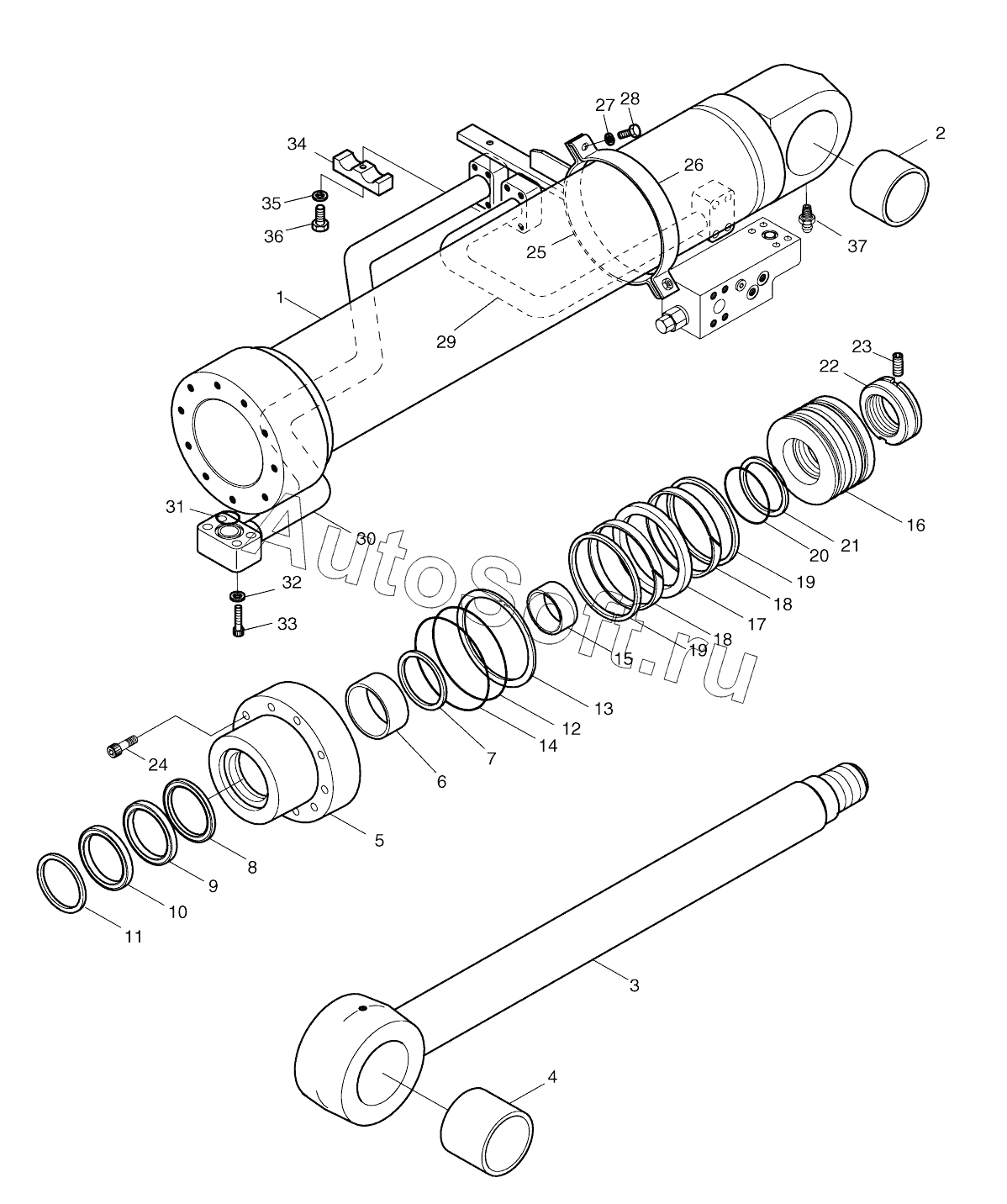

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP) (2017). BOOM CYLINDER(L.H) - LOCK
29
19
19
20
21
22
23
24
25
26
27
28
18
18
30
31
32
33
34
35
36
37
440-00042BKT
8
1
2
3
4
5
5
6
7
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400309-00362 | 4***2 | Cylinder, boom | |
| 440-00042BKT | 4***T | Seal kit | |
| 440-00186C | 4***C | Cylinder, boom | |
| 1 | 5***1 | Tube assy | |
| 2 | 0***0 | Bush | |
| 3 | 5***1 | Rod assy | |
| 4 | 0***0 | Bush | |
| 5 | 5***1 | Cover, rod | |
| 5 | 6***A | Cover, rod | |
| 6 | E***1 | BUSH;DU | |
| 7 | 0***0 | RING;RETAINING | |
| 8 | E***0 | SEAL;BUFFER | |
| 9 | E***0 | PACKING;U | |
| 10 | E***0 | WIPER;DUST | |
| 11 | 0***0 | RING;RETAINING | |
| 12 | E***1 | O-RING | |
| 13 | 5***0 | Ring, back up | |
| 14 | E***1 | O-ring | |
| 15 | 0***0 | Ring, cushion | |
| 16 | 5***0 | Piston | |
| 17 | E***0 | Seal, slipper | |
| 18 | 0***0 | Ring, wear | |
| 19 | 0***0 | Ring, slyd | |
| 20 | E***1 | O-RING | |
| 21 | 5***0 | RING;BACK UP | |
| 22 | 5***1 | NUT;PISTON | |
| 23 | E***4 | SCREW | |
| 24 | E***9 | BOLT;SOCKET | |
| 25 | 5***0 | Pipe band assy | |
| 26 | 0***0 | Band, pipe | |
| 27 | E***2 | WASHER;SPRING | |
| 28 | E***3 | BOLT;HEX. | |
| 29 | 5***1 | Pipe assy-h | |
| 30 | 5***0 | Pipe assy-r | |
| 31 | E***1 | O-RING | |
| 32 | E***2 | WASHER;SPRING | |
| 33 | E***6 | BOLT;SOCKET | |
| 34 | 0***0 | Clamp, pipe | |
| 35 | E***2 | WASHER;SPRING | |
| 36 | E***3 | Bolt, hex | |
| 37 | E***2 | NIPPLE;GREASE |
