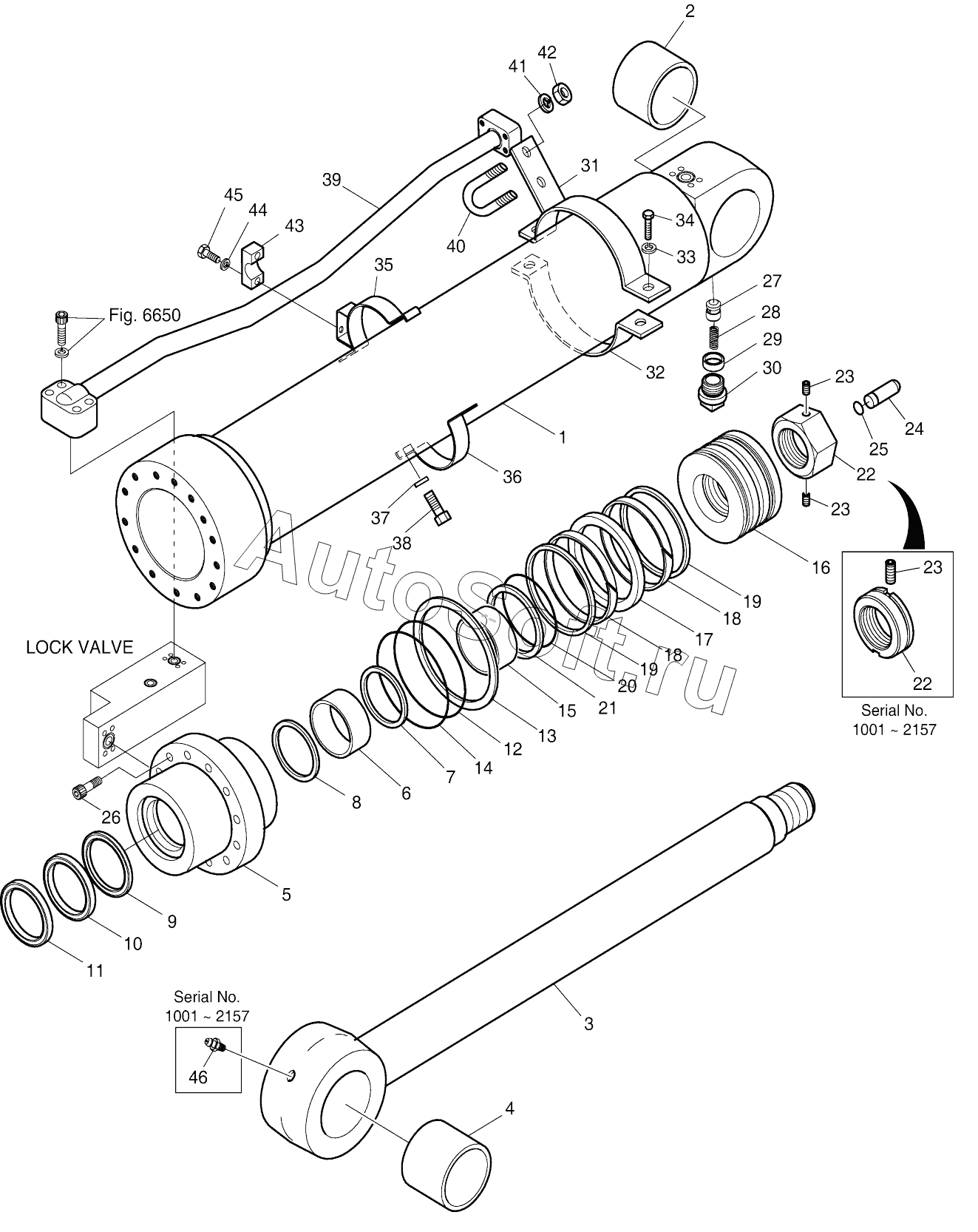

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP) (2017). ARM CYLINDER - LOCK VALVE
35
23
23
23
23
23
23
23
23
24
25
26
27
28
29
30
31
32
33
34
22
22
22
36
37
38
39
40
41
42
43
44
45
46
440-00044AKT
10
400305-00474
1
1
2
3
3
4
5
5
6
7
8
9
440-00188A
11
12
13
14
15
16
17
18
18
19
19
20
21
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400305-00474 | 4***4 | Cylinder, arm, lock v/v | |
| 440-00044AKT | 4***T | Seal kit, arm cyl. | |
| 440-00188A | 4***A | Cylinder, arm | |
| 1 | 4***1 | Tube assy | |
| 1 | 5***0 | Tube assy | |
| 2 | 0***0 | Bush, steel | |
| 3 | 4***2 | Rod assy, cylinder | |
| 3 | 5***0 | Rod assy | |
| 4 | 0***0 | Bush, steel | |
| 5 | 1***4 | Cover, rod | |
| 5 | 5***1 | Cover, rod | |
| 6 | E***3 | Du-bush | |
| 7 | 0***0 | RING;RETAINING | |
| 8 | E***0 | Seal, buffer | |
| 9 | E***0 | U-packing | |
| 10 | E***0 | Wiper, dust | |
| 11 | 0***0 | Ring, retaining | |
| 12 | E***1 | O-ring | |
| 13 | 5***0 | Ring, back up | |
| 14 | E***9 | O-ring | |
| 15 | 0***0 | Ring, cushion | |
| 16 | 5***0 | Piston | |
| 17 | E***0 | Seal, slipper | |
| 18 | 0***0 | Ring, wear | |
| 19 | 0***0 | Ring, slyd | |
| 20 | E***1 | O-ring | |
| 21 | 5***0 | Ring, back up | |
| 22 | 1***8 | Nut, piston | |
| 22 | 5***0 | Nut, piston | |
| 23 | 1***7 | Screw, set | |
| 23 | E***4 | SCREW | |
| 24 | 0***0 | PLUNGER;CUSHION | |
| 25 | 0***0 | RING;STOP | |
| 26 | E***9 | BOLT;SOCKET | |
| 27 | 6***0 | Valve, check | |
| 28 | 0***0 | SPRING | |
| 29 | 0***0 | SUPPORT;SPRING | |
| 30 | E***0 | PLUG;HEX. | |
| 31 | 5***0 | Pipe band assy-a | |
| 32 | 0***1 | Band, pipe | |
| 33 | E***2 | WASHER;SPRING | |
| 34 | E***3 | BOLT;HEX | |
| 35 | 5***1 | Pipe band assy-r | |
| 36 | 0***1 | Band, pipe | |
| 37 | E***2 | WASHER;SPRING | |
| 38 | E***3 | Bolt, hex | |
| 39 | 5***0 | Pipe assy-r | |
| 40 | 0***0 | U-bolt | |
| 41 | E***2 | WASHER;SPRING | |
| 42 | E***3 | NUT;HEX. | |
| 43 | 0***0 | Clamp, pipe | |
| 44 | E***2 | WASHER;SPRING | |
| 45 | E***3 | BOLT;HEX. | |
| 46 | E***2 | NIPPLE;GREASE |
