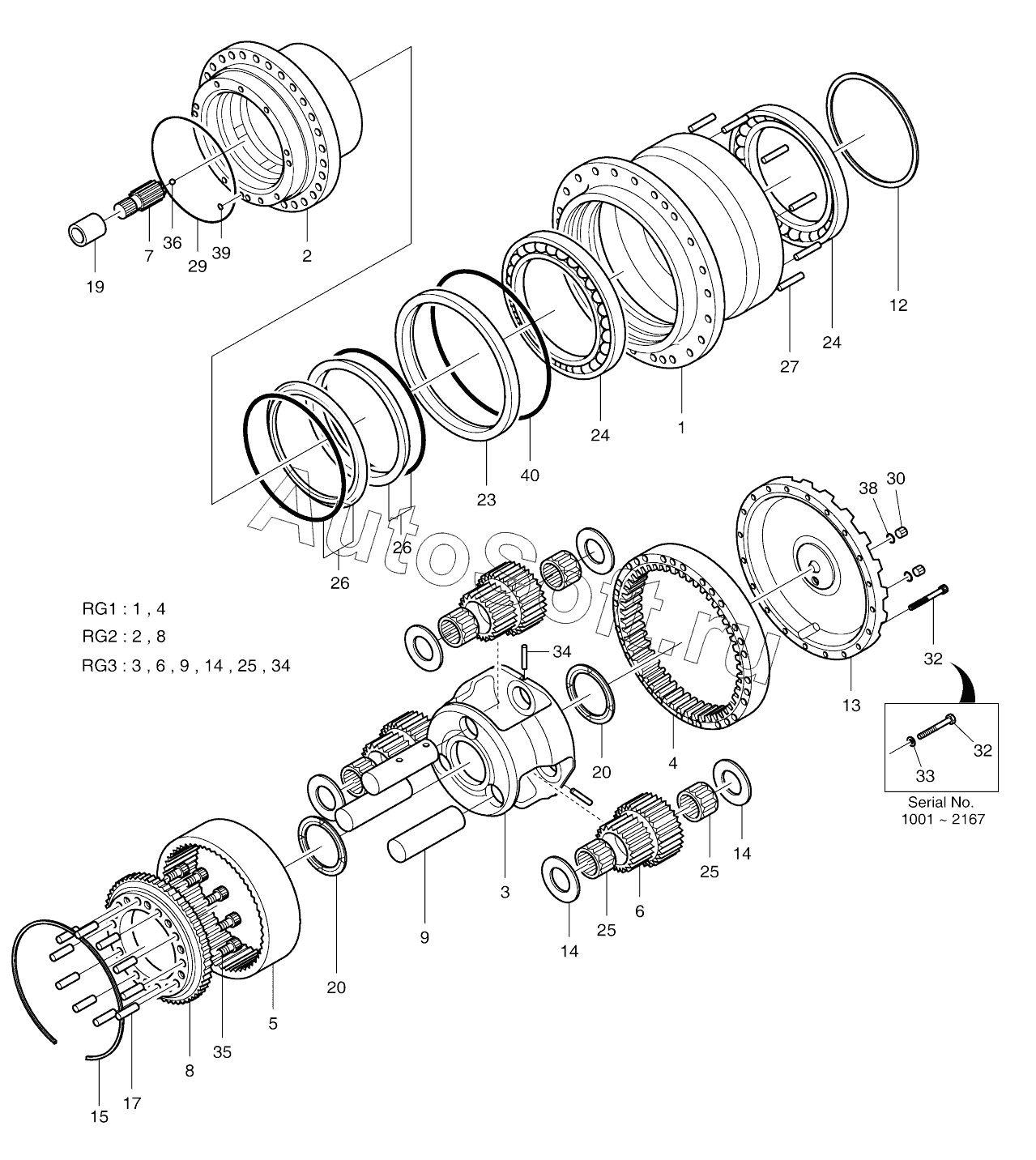

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP) (2017). TRAVEL REDUCTION GEAR
K1003939A
130401-00014B
1
1
2
2
3
3
4
4
5
6
6
7
8
8
9
9
12
13
13
14
14
14
15
17
19
20
20
23
24
24
25
25
25
26
26
27
29
30
30
32
32
32
32
32
32
33
34
34
35
36
38
39
40
RG
RG
RG1
RG1
RG2
RG3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130401-00014B | 1***B | Box, travel gear | |
| K1003939A | K***A | Travel device | |
| 1 | H***Y | Hub assy | |
| 12 | 1***4 | Piece, distance | |
| 13 | 1***0 | Cover | |
| 13 | 1***7 | Cover | |
| 14 | 1***1 | Collar, thrust | |
| 15 | 1***8 | Ring | |
| 17 | 1***4 | Pin | |
| 19 | 1***9 | Coupling | |
| 2 | K***0 | Spindle assy | |
| 20 | 1***4 | Plate, thrust | |
| 23 | 1***5 | Ring, seal | |
| 24 | 1***6 | Bearing, angular ball | |
| 25 | 1***5 | Bearing, needle | |
| 26 | 1***2 | Seal, floating | |
| 27 | 1***7 | Pin, parallel | |
| 29 | S***0 | O-ring | |
| 3 | 1***4 | Carrier | |
| 30 | 2***4 | PLUG | |
| 30 | 2***4 | Plug | |
| 32 | S***1 | Bolt, hex | |
| 32 | S***1 | Bolt, socket | |
| 33 | S***1 | WASHER;SPRING | |
| 34 | 1***6 | Pin, parallel | |
| 35 | S***1 | Bolt, socket | |
| 36 | S***0 | Ball, stell | |
| 38 | S***1 | O-RING | |
| 39 | S***1 | O-RING | |
| 4 | G***A | Gear, ring a | |
| 40 | S***1 | O-ring | |
| 5 | 1***3 | Gaer, ring b | |
| 6 | 1***7 | Gear, cluster | |
| 7 | 1***1 | Gear, sun | |
| 8 | 1***2 | Gear, coupling | |
| 9 | 1***1 | Shaft, cluster | |
| RG | 1***9 | Gear assy, reduction, travel | |
| RG | K***7 | Reduction gear assy | |
| RG1 | 9***4 | Hub assy | |
| RG1 | K***8 | Hub assy | |
| RG2 | K***0 | Spindle assy | |
| RG3 | 1***3 | Carrier assy |
