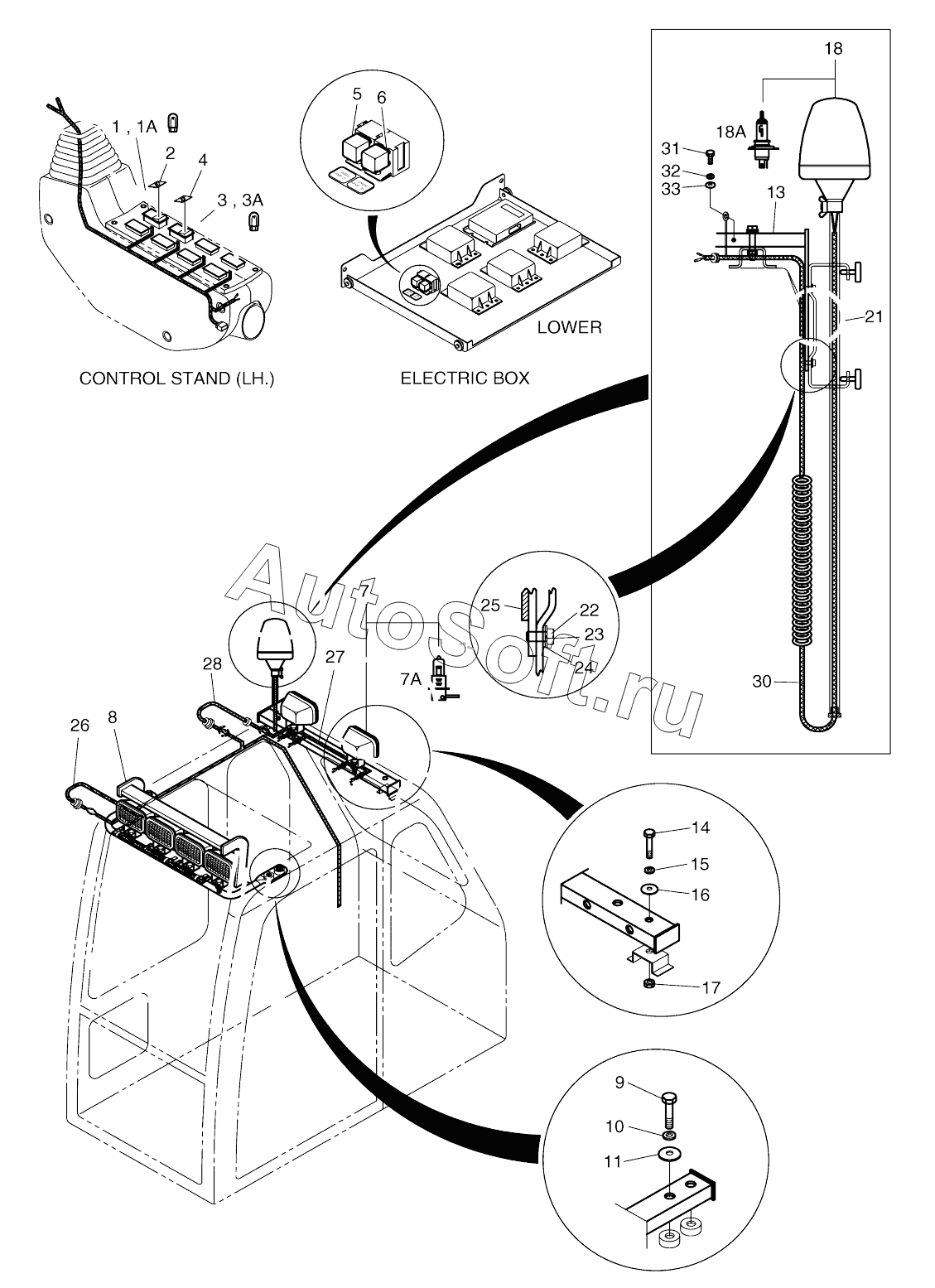

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP) (2017). 6 - LAMP AND BEACON (TELESCOPIC)
534-00066F2
1
1A
2
3
3A
4
5
6
7
7A
8
9
10
11
13
14
15
16
17
18
18A
21
22
23
24
25
26
27
28
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 534-00066F2 | 5***2 | 6-lamp | |
| 1 | 2***9 | SWITCH;LAMP | |
| 10 | S***3 | WASHER;SPRING M10 | |
| 11 | 2***1 | WASHER | |
| 13 | 1***4 | Support, rear lamp and beacon | |
| 14 | S***3 | BOLT M8X1.25X55 | |
| 15 | S***3 | WASHER;SPRING | |
| 16 | 2***8 | WASHER;PLAIN | |
| 17 | S***3 | NUT M8X1.25 | |
| 18 | 5***2 | LAMP;ROTATING BEACON | |
| 18A | 5***3 | BULB;HALOGEN H1 24V 70W | |
| 1A | K***3 | LAMP;PILOT | |
| 2 | 2***4 | INSERT;CABIN LAMP | |
| 21 | 1***5 | Support | |
| 22 | S***3 | BOLT M8X1.25X16 | |
| 23 | S***3 | WASHER;SPRING | |
| 24 | S***3 | WASHER;PLAIN M8 | |
| 25 | 1***4 | Rubber | |
| 26 | 5***5 | Harness, front cabin lamp | |
| 27 | 5***7 | HARNESS;REAR CABIN LAMP | |
| 28 | 5***8 | HARNESS;REAR LAMP JOINT | |
| 3 | 2***8 | SWITCH;OVERLOAD WARNING | |
| 30 | 5***9 | Harness, beacon telescopic | |
| 31 | S***3 | BOLT M6X1.0X12 | |
| 32 | S***3 | WASHER;SPRING M6 | |
| 33 | S***3 | WASHER;PLAIN | |
| 3A | K***3 | LAMP;PILOT | |
| 4 | 2***0 | INSERT;ROTATING BEACON | |
| 5 | 2***3 | RELAY | |
| 6 | 2***3 | RELAY | |
| 7 | 5***7 | Lamp, cabin | |
| 7A | 2***4 | BULB | |
| 8 | 1***3 | Support, front cabin lamp | |
| 9 | 2***2 | BOLT M10X1.5X25 |
