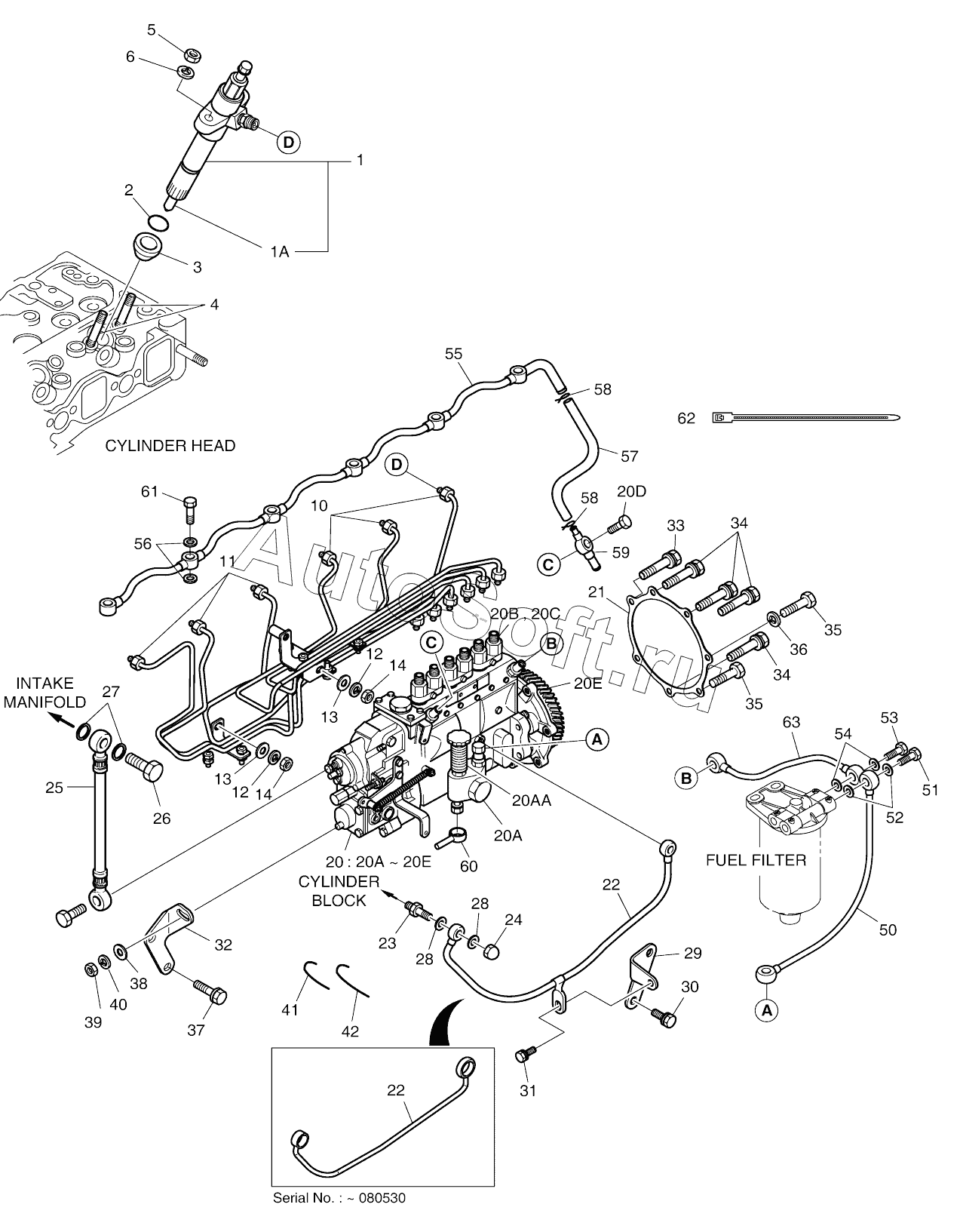

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP) (2017). FUEL SYSTEM
1
1
1
1
1
1
1
1A
1A
1A
1A
1A
2
3
3
4
5
6
10
10
10
11
11
11
12
12
13
13
14
14
20
20
20
20A
20A
20AA
20B
20C
20D
20E
20E
21
22
22
22
22
22
22
23
24
25
26
27
28
28
29
30
31
32
33
34
34
35
35
36
37
38
39
40
41
42
50
50
50
51
52
53
54
55
56
56
57
58
58
59
60
61
62
63
63
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Holder assy, nozzle | |
| 1 | 6***A | Nozzle holder assy | |
| 1 | 6***B | Holder assy, nozzle | |
| 1 | 6***0 | Nozzle holder assy | |
| 1 | 6***2 | Nozzle holder assy | |
| 1 | 6***9 | Nozzle holder assy | |
| 1 | 6***A | Nozzle holder assy | |
| 10 | 6***5 | Pressure pipe assy | |
| 10 | 6***8 | PRESSURE PIPE ASS'Y | |
| 10 | 6***2 | Pressure pipe assy | |
| 11 | 6***6 | Pressure pipe assy | |
| 11 | 6***9 | PRESSURE PIPE ASS'Y | |
| 11 | 6***3 | Pressure pipe assy | |
| 12 | 0***7 | Washer | |
| 13 | 0***1 | Washer | |
| 14 | 0***4 | Nut | |
| 1A | 6***5 | Nozzle | |
| 1A | 6***A | Nozzle | |
| 1A | 6***0 | Nozzle | |
| 1A | 6***4 | Nozzle | |
| 1A | 6***9 | Nozzle | |
| 2 | 6***0 | RING;SEAL | |
| 20 | 4***0 | Pump assy, injection | |
| 20 | 6***4 | Pump, injection | |
| 20 | 6***1 | Pump, injection | |
| 20A | 1***A | Pump, feed | |
| 20AA | 4***4 | Hand priming pump | |
| 20B | 1***0 | PLUNGER | |
| 20C | 1***0 | VALVE;DELIVERY | |
| 20D | 1***0 | VALVE;OVERFLOW | |
| 20E | 1***0 | Coupling | |
| 21 | 6***1 | GASKET;INJECTION PUMP | |
| 22 | 6***0 | PIPE;OIL | |
| 22 | 6***8 | Pipe, oil | |
| 23 | 6***1 | UNION;HOLLOW | |
| 24 | 0***4 | NUT;CAP | |
| 25 | 6***A | HOSE;AIR | |
| 26 | 6***B | SCREW;HOLLOW | |
| 27 | 0***4 | RING;SEAL | |
| 28 | 0***4 | RING;SEAL | |
| 29 | 6***4 | Bracket | |
| 3 | 6***A | Ring, seal | |
| 3 | 6***B | Ring, seal | |
| 30 | 0***3 | BOLT ASS'Y M10X1.25X20 | |
| 31 | 0***2 | Bolt | |
| 32 | 6***C | BRACKET;REAR | |
| 33 | 0***2 | Bolt | |
| 34 | 0***4 | BOLT ASS'Y M8X65 | |
| 35 | 0***8 | BOLT;HEXM8X85 | |
| 36 | 0***7 | Washer | |
| 37 | 0***3 | BOLT ASS'Y M10X1.25X20 | |
| 38 | 0***2 | Washer | |
| 39 | 0***5 | NUT M10X1.25 | |
| 4 | 6***9 | BOLT;STUD | |
| 40 | 0***8 | Washer | |
| 41 | 6***1 | WIRE;SEAL | |
| 42 | 6***2 | WIRE;SEAL | |
| 5 | 0***4 | Nut | |
| 50 | 6***0 | HOSE;FUEL | |
| 50 | 6***7 | Hose, fuel | |
| 50 | 6***0 | Hose, fuel | |
| 51 | 0***4 | Screw | |
| 52 | 6***3 | Ring | |
| 53 | 0***4 | Screw | |
| 54 | 6***3 | Ring | |
| 55 | 6***4 | PIPE;FUEL | |
| 56 | 0***2 | Ring | |
| 56 | 6***1 | Ring, seal | |
| 57 | 6***6 | HOSE;RUBBER | |
| 58 | 6***9 | CLIP | |
| 59 | 6***5 | PIPE;FUEL(RETURN) | |
| 6 | 0***7 | Washer | |
| 60 | 6***3 | Pipe, fuel | |
| 61 | 6***B | SCREW;HOLLOW | |
| 62 | 6***2 | CABLE TIA | |
| 63 | 6***0 | Hose, fuel | |
| 63 | 6***0 | HOSE;FUEL | |
| 63 | 6***0 | Hose, fuel |
