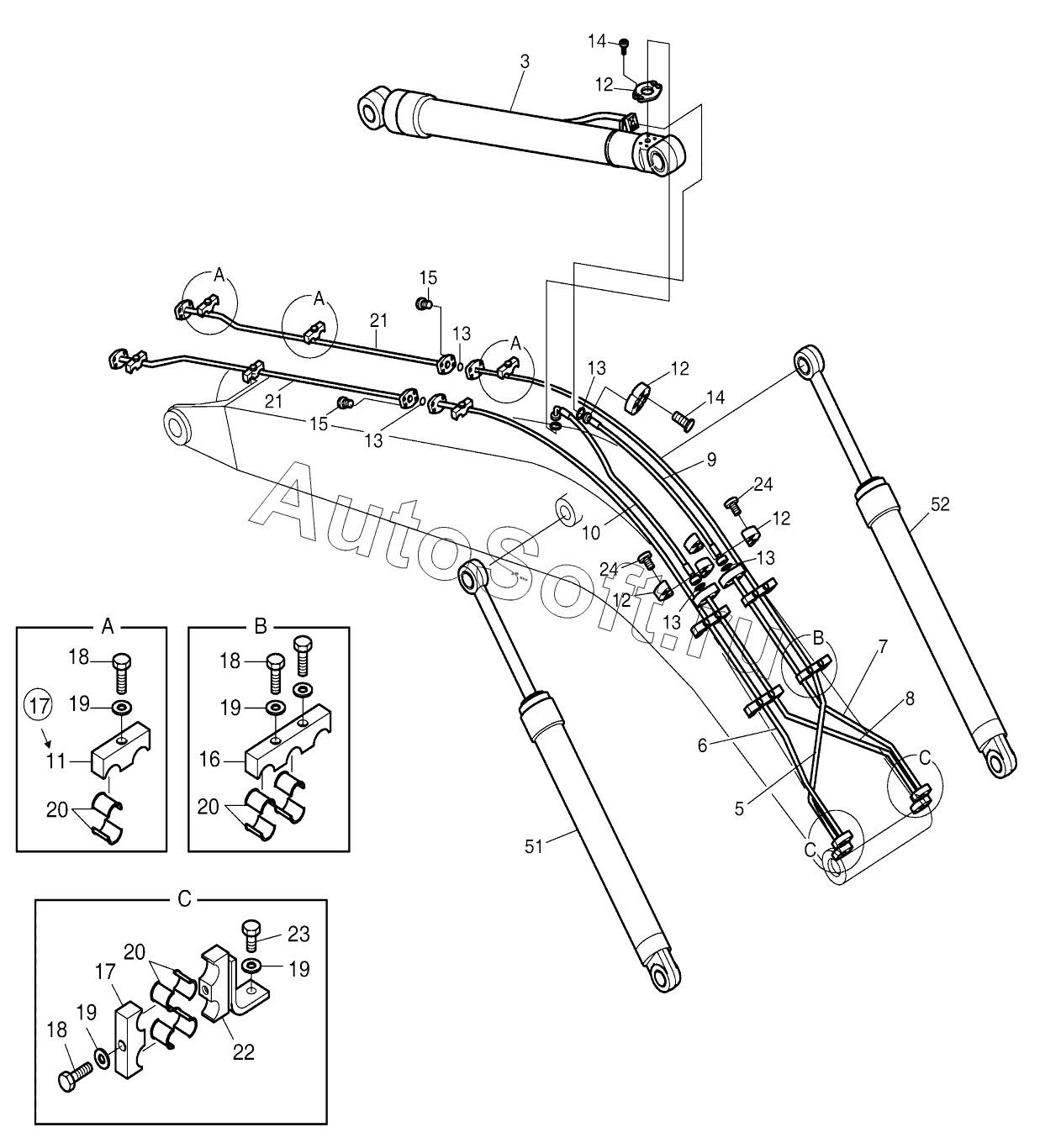

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP) (2017). BOOM PIPING - 5.3M
21
21
21
16
16
17
17
17
17
17
17
18
18
18
19
19
19
19
20
20
20
21
21
21
15
15
22
23
24
24
51
51
52
52
14
14
13
13
13
13
13
12
12
12
12
11
10
9
8
7
6
5
3
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01067 | 4***7 | Front piping | |
| 420212-06741 | 4***1 | Piping, boom | |
| 420212-10889 | 4***9 | Piping, boom | |
| 420212-10889A | 4***A | Piping, boom | |
| 3 | 4***2 | Cylinder, arm | |
| 3 | 4***B | Cylinder, arm | |
| 5 | 1***9 | Pipe | |
| 6 | 1***0 | Pipe | |
| 7 | 1***1 | Pipe | |
| 8 | 1***2 | Pipe | |
| 9 | 2***8 | Hose | |
| 10 | 2***7 | Hose | |
| 11 | 1***9 | Clamp, pipe | |
| 12 | 2***8 | Flange | |
| 13 | 2***9 | O-RING | |
| 14 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 15 | S***6 | BOLT;SOCKET M10X1.5X45 | |
| 16 | 1***5 | Clamp, pipe | |
| 16 | 1***8 | Clamp, pipe | |
| 17 | 1***6 | Clamp, pipe | |
| 17 | 1***6 | Clamp, pipe | |
| 18 | S***6 | Bolt | |
| 19 | S***3 | WASHER;SPRING | |
| 20 | 1***2 | RUBBER | |
| 21 | 1***6 | Pipe | |
| 21 | 1***5 | Pipe | |
| 22 | 1***A | Bracket | |
| 23 | S***6 | BOLT M16X2.0X35 | |
| 24 | S***6 | BOLT;SOCKET M10X1.5X40 | |
| 51 | 4***9 | Cylinder, boom | |
| 51 | 4***E | Cylinder, boom | |
| 52 | 4***0 | Cylinder, boom | |
| 52 | 4***E | Cylinder, boom |
