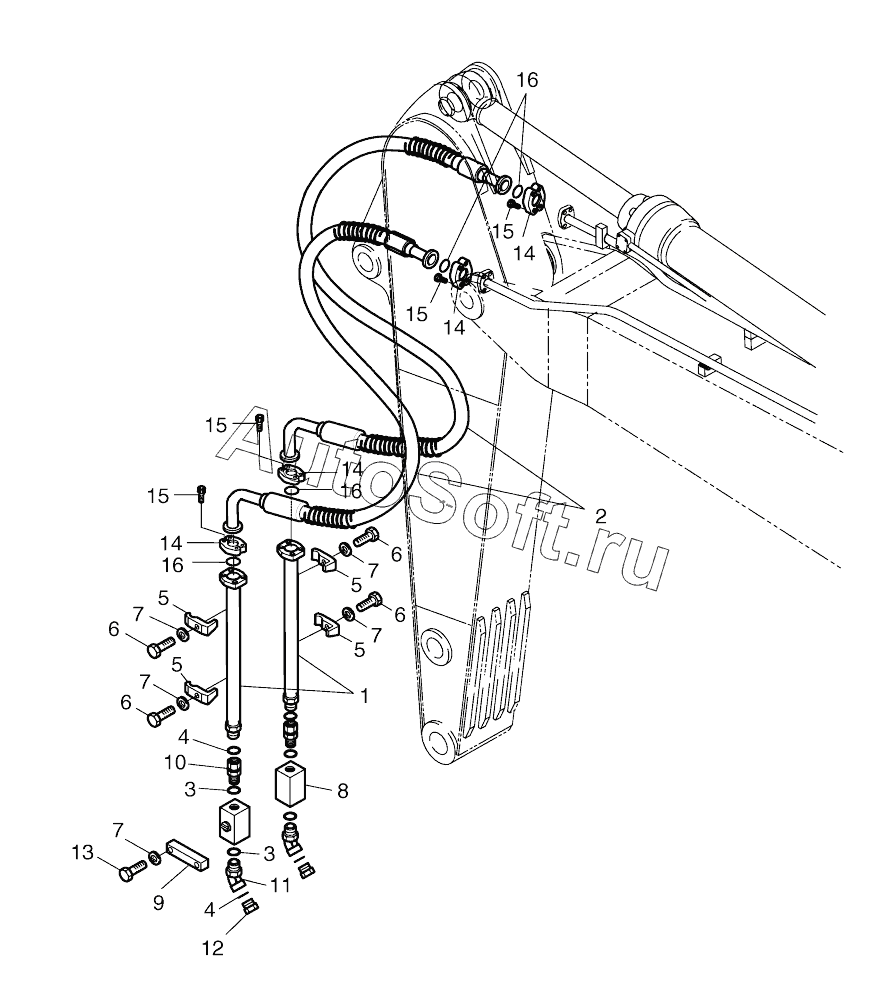

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP) (2017). ARM PIPING - ARM 3.0M (ONE AND TWO WAY) (1001-1030)
400-00348
400-00348
400-00348
1
2
3
3
4
4
5
5
5
5
6
6
6
6
7
7
7
7
7
8
9
10
11
12
13
14
14
14
14
15
15
15
15
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00348 | 4***8 | Arm piping, one and two way | |
| 1 | 1***2 | Pipe | |
| 2 | 2***6 | Hose | |
| 3 | S***1 | O-RING | |
| 4 | S***1 | O-RING | |
| 5 | 2***3 | CLAMP;PIPE | |
| 6 | S***3 | BOLT M12X1.75X60 | |
| 7 | S***3 | WASHER;SPRING M10 | |
| 8 | 2***A | VALVE;STOP | |
| 9 | 2***5 | CLAMP;STOP VALVE | |
| 10 | 2***8 | ADAPTER;UNION | |
| 11 | 2***2 | ELBOW | |
| 12 | 2***2 | CAP | |
| 13 | S***3 | BOLT M12X1.75X80 | |
| 14 | 2***8 | Flange | |
| 15 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 16 | 2***9 | O-RING |
