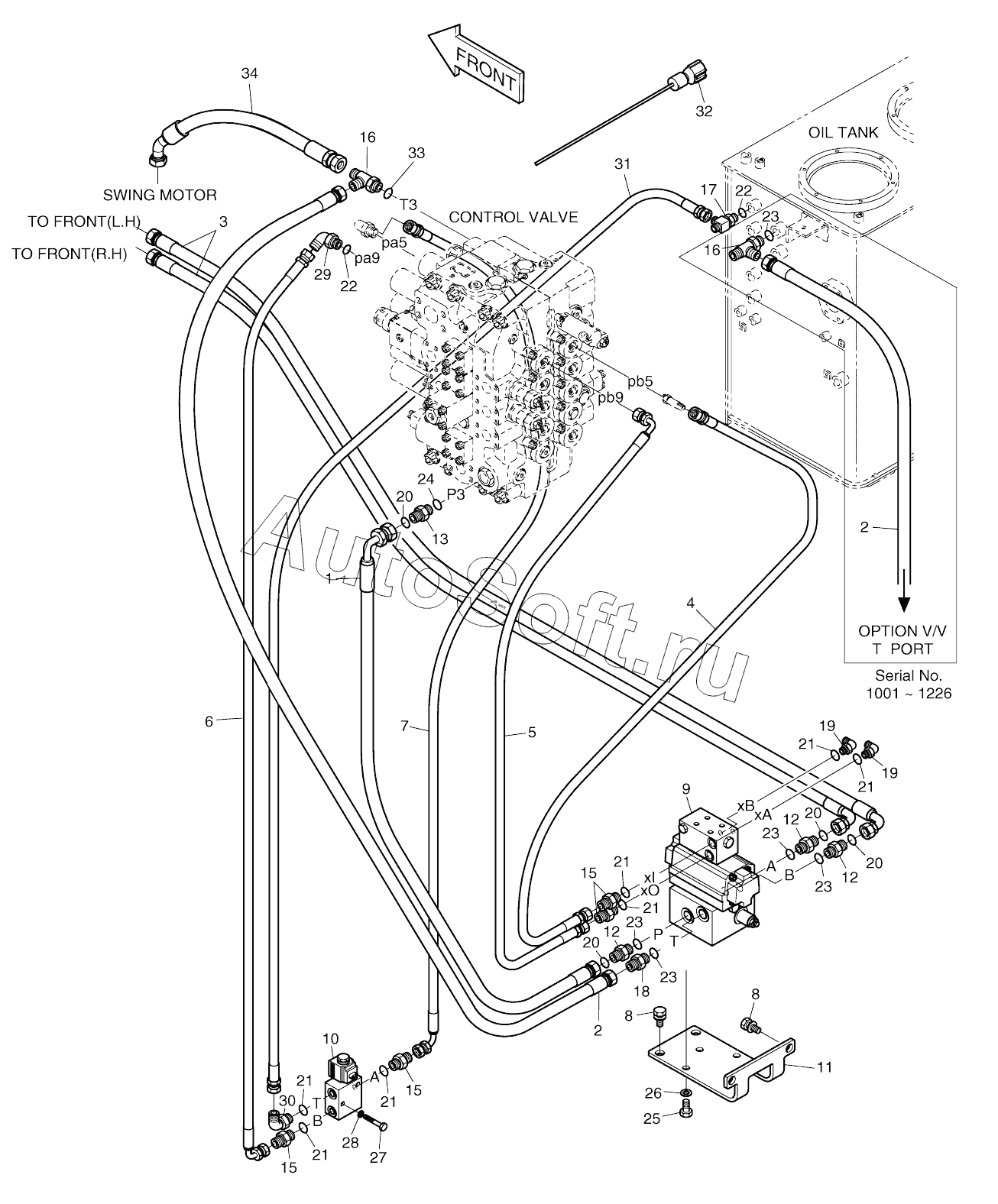

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP) (2017). MAIN PIPING - ROTATING
25
18
19
19
19
19
19
19
20
20
20
20
21
21
21
21
21
21
22
22
23
23
23
23
23
23
23
23
23
23
24
25
17
26
27
28
29
30
31
32
33
34
9
1
2
2
2
2
2
2
2
2
2
3
4
5
6
7
8
8
9
9
10
11
12
12
12
13
15
15
15
16
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01124 | 4***4 | Main piping-tilting and rotating | |
| 1 | D***7 | Hose | |
| 2 | D***7 | Hose | |
| 2 | D***8 | Hose | |
| 2 | D***2 | Hose | |
| 3 | D***8 | Hose | |
| 4 | 2***7 | Hose | |
| 5 | 2***3 | Hose | |
| 6 | 2***2 | Hose | |
| 7 | 2***3 | HOSE PF3/8-810L | |
| 8 | 2***8 | Bolt | |
| 9 | 4***A | Option valve | |
| 9 | 4***C | VALVE;OPTION | |
| 9 | K***6 | Option valve | |
| 10 | 4***0 | Valve, solenoid | |
| 11 | 1***2 | Bracket | |
| 12 | 2***3 | ADAPTER | |
| 13 | 2***2 | ADAPTER | |
| 15 | 2***9 | ADAPTER | |
| 16 | 2***5 | TEE 3-PF1/2 | |
| 16 | D***2 | Tee | |
| 17 | 2***6 | TEE | |
| 18 | 2***6 | ADAPTER | |
| 19 | 2***3 | ELBOW | |
| 19 | 2***4 | ELBOW | |
| 20 | S***1 | O-RING | |
| 21 | S***1 | O-RING | |
| 22 | S***1 | O-RING | |
| 23 | S***1 | O-RING | |
| 23 | S***1 | O-RING | |
| 24 | S***1 | O-RING | |
| 25 | S***3 | BOLT M12X1.75X25 | |
| 25 | S***3 | BOLT M12X1.75X30 | |
| 26 | S***3 | WASHER;SPRING M10 | |
| 27 | S***3 | Bolt | |
| 28 | S***3 | WASHER;SPRING | |
| 29 | 2***5 | ELBOW PF3/8-PF3/8 | |
| 30 | 2***3 | ELBOW | |
| 31 | 2***7 | Hose | |
| 32 | 5***7 | Harness | |
| 33 | S***1 | O-RING | |
| 34 | D***9 | Hose |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
