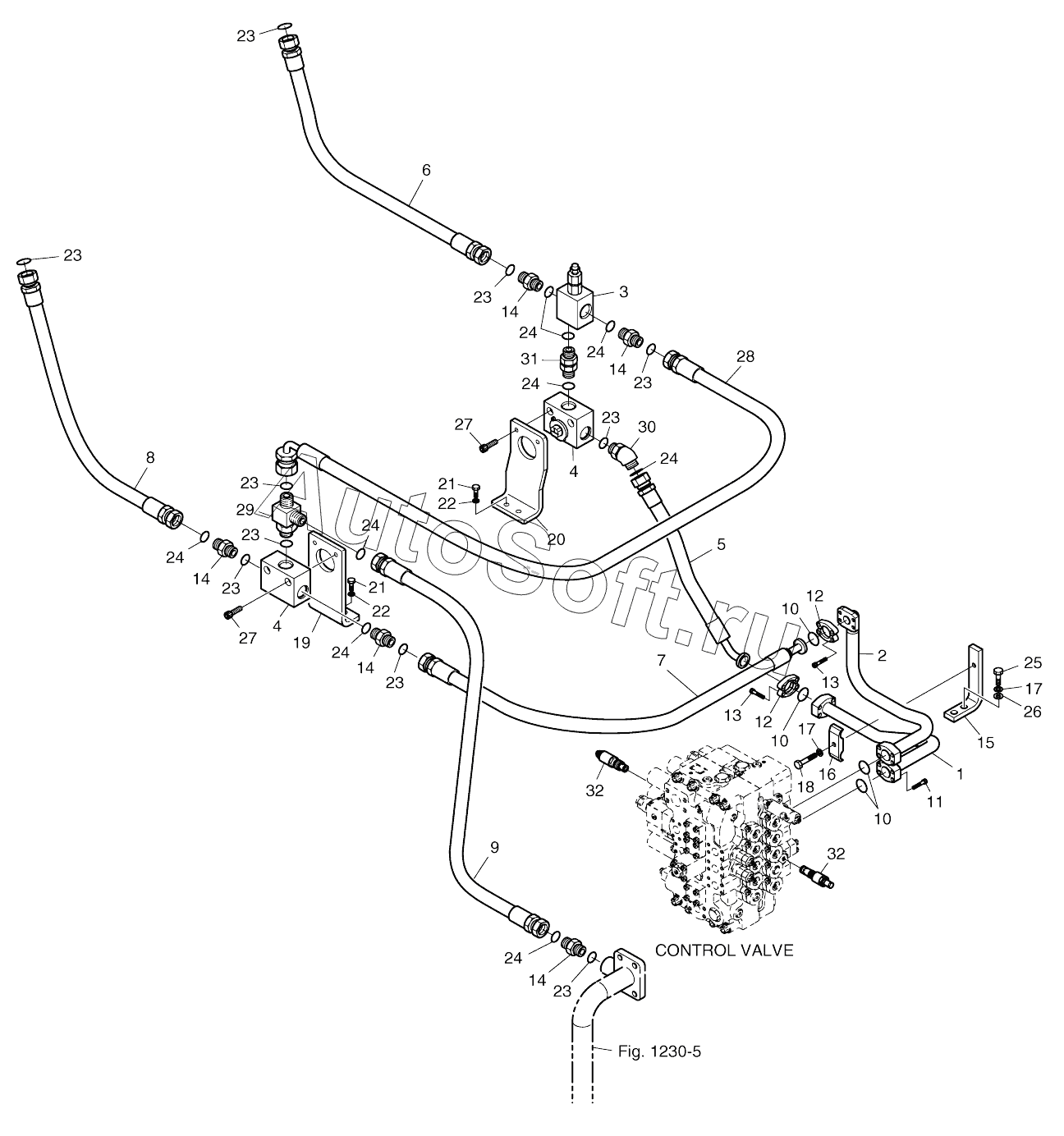

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP) (2017). MAIN PIPING - PE3C
27
27
28
29
30
31
32
32
32
32
32
32
27
27
14
14
14
14
14
1
2
3
4
4
5
6
7
8
9
10
10
10
11
12
12
13
13
K1002715F1
K1002715F1
15
16
17
17
18
19
20
21
21
22
22
23
23
23
23
23
23
23
23
23
23
24
24
24
24
24
24
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1002715F1 | K***1 | Main piping-pe3c | |
| 1 | 1***A | Pipe | |
| 2 | 1***A | Pipe | |
| 3 | 2***B | VALVE;RELIEF | |
| 4 | K***5 | Valve, switch | |
| 5 | D***0 | Hose | |
| 6 | D***8 | Hose | |
| 7 | D***5 | Hose | |
| 8 | D***9 | Hose | |
| 9 | D***8 | Hose assy, hydraulic | |
| 10 | 2***9 | O-RING | |
| 11 | S***6 | BOLT;SOCKET M10X1.5X40 | |
| 12 | 2***8 | Flange | |
| 13 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 14 | 2***6 | ADAPTER PFO1-UNF1 7/16 | |
| 15 | 1***0 | Bracket | |
| 16 | 2***5 | Clamp | |
| 17 | S***3 | WASHER;SPRING M10 | |
| 18 | S***3 | BOLT M12X1.75X65 | |
| 19 | K***6 | Bracket | |
| 20 | K***7 | Bracket | |
| 21 | S***3 | BOLT M10X1.5X30 | |
| 22 | S***3 | WASHER;SPRING M10 | |
| 23 | S***1 | O-RING | |
| 24 | S***1 | O-RING | |
| 25 | S***3 | Bolt | |
| 26 | S***3 | WASHER;PLAIN | |
| 27 | S***3 | Bolt | |
| 27 | S***6 | Bolt | |
| 28 | D***4 | Hose | |
| 29 | 2***4 | Tee | |
| 30 | 2***2 | ELBOW | |
| 31 | 2***8 | ADAPTER;SP | |
| 32 | 2***1 | Valve, overload relief | |
| 32 | 4***8 | RELIEF VALVE | |
| 36 | D***1 | Hose | |
| 37 | D***2 | Hose | |
| 38 | D***2 | Hose | |
| 39 | D***9 | Hose | |
| 40 | D***9 | Hose | |
| 41 | D***3 | Hose | |
| 42 | D***4 | Hose | |
| 43 | D***6 | Hose | |
| 44 | D***6 | Hose | |
| 45 | D***5 | Hose | |
| 46 | D***5 | Hose | |
| 47 | D***9 | Hose | |
| 48 | D***9 | Hose | |
| 49 | D***6 | Hose | |
| 50 | D***7 | Hose | |
| 51 | 4***7 | VALVE;PEDAL | |
| 52 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 53 | S***1 | WASHER;SPRING | |
| 54 | S***3 | WASHER;PLAIN |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
