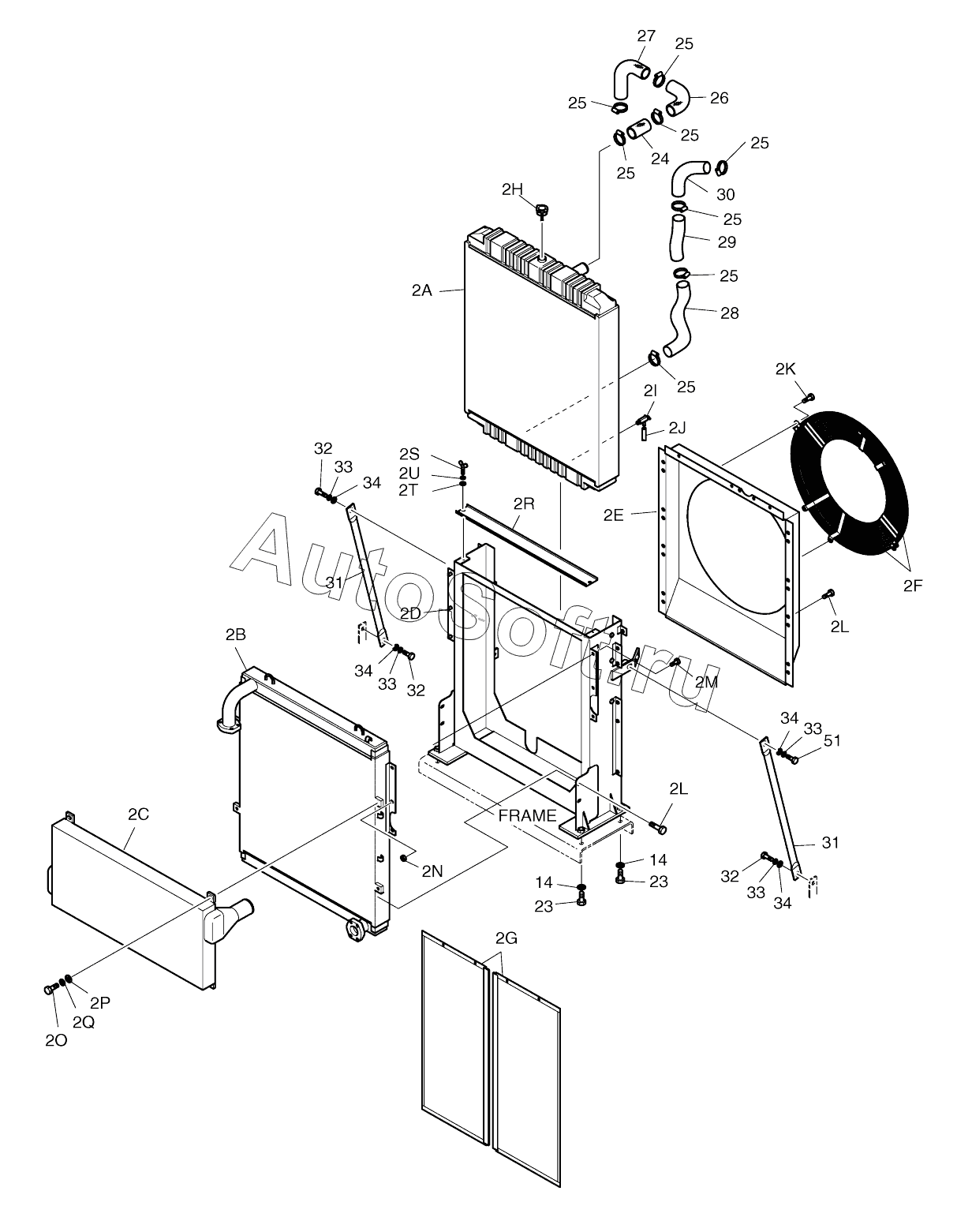

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP) (2017). RADIATOR (1001 - 2210)
2A
2B
2C
2D
2E
2E
2F
2F
2G
2H
2I
2J
2K
2L
2L
2M
2N
2O
2P
2Q
2R
2S
2T
2U
14
14
23
23
24
25
25
25
25
25
25
25
25
26
27
28
28
29
30
31
31
32
32
32
33
33
33
33
34
34
34
34
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201-00106A | 2***A | Engine assy | |
| 201-00106B | 2***B | Engine assy | |
| 201-00106E | 2***E | Engine assy | |
| 14 | 2***A | WASHER;HARD | |
| 2 | 2***C | Radiator | |
| 2 | 2***E | Radiator | |
| 2 | 2***G | Radiator | |
| 2 | 2***H | Radiator | |
| 23 | S***6 | Bolt | |
| 24 | 2***6 | HOSE;WATER | |
| 25 | S***5 | Clamp, hose | |
| 26 | 2***4 | Pipe, water | |
| 27 | 1***4 | Hose, water | |
| 28 | 1***A | Hose, water | |
| 28 | 1***B | Hose, water | |
| 29 | 1***7 | Pipe, water | |
| 2A | 1***0 | Radiator assy | |
| 2B | 1***0 | Oil cooler assy | |
| 2C | 1***0 | C/h air cooler assy | |
| 2D | 1***0 | Frame assy | |
| 2E | 1***0 | Shroud assy | |
| 2E | 1***A | Shroud assy | |
| 2F | 1***0 | Fan guard assy | |
| 2F | 1***A | Fan guard assy | |
| 2G | 1***0 | Wire net assy | |
| 2H | P***A | Cap assy | |
| 2I | P***4 | COCK;DRAIN | |
| 2J | P***3 | HOSE;DRAIN | |
| 2K | P***8 | BOLT M8X1.25X25 | |
| 2L | P***A | BOLT M10X1.25X20 | |
| 2M | P***B | BOLT M10X1.25X25 | |
| 2N | P***2 | Nut, flange | |
| 2O | P***0 | Bolt | |
| 2P | P***0 | NUT;FLANGE M10X1.25 | |
| 2Q | P***0 | NUT;FLANGE M10X1.25 | |
| 2R | 1***0 | Plate | |
| 2S | P***6 | BOLT;WING M6X1.0X15 | |
| 2T | P***6 | WASHER;PLAIN M6 | |
| 2U | P***6 | WASHER;SPRING M6 | |
| 30 | 1***6 | Hose, water | |
| 31 | 2***1 | Stay | |
| 32 | S***6 | BOLT M16X2.0X40 | |
| 33 | S***3 | WASHER;SPRING | |
| 34 | S***3 | WASHER M16 | |
| 51 | S***6 | BOLT M16X2.0X65 |
