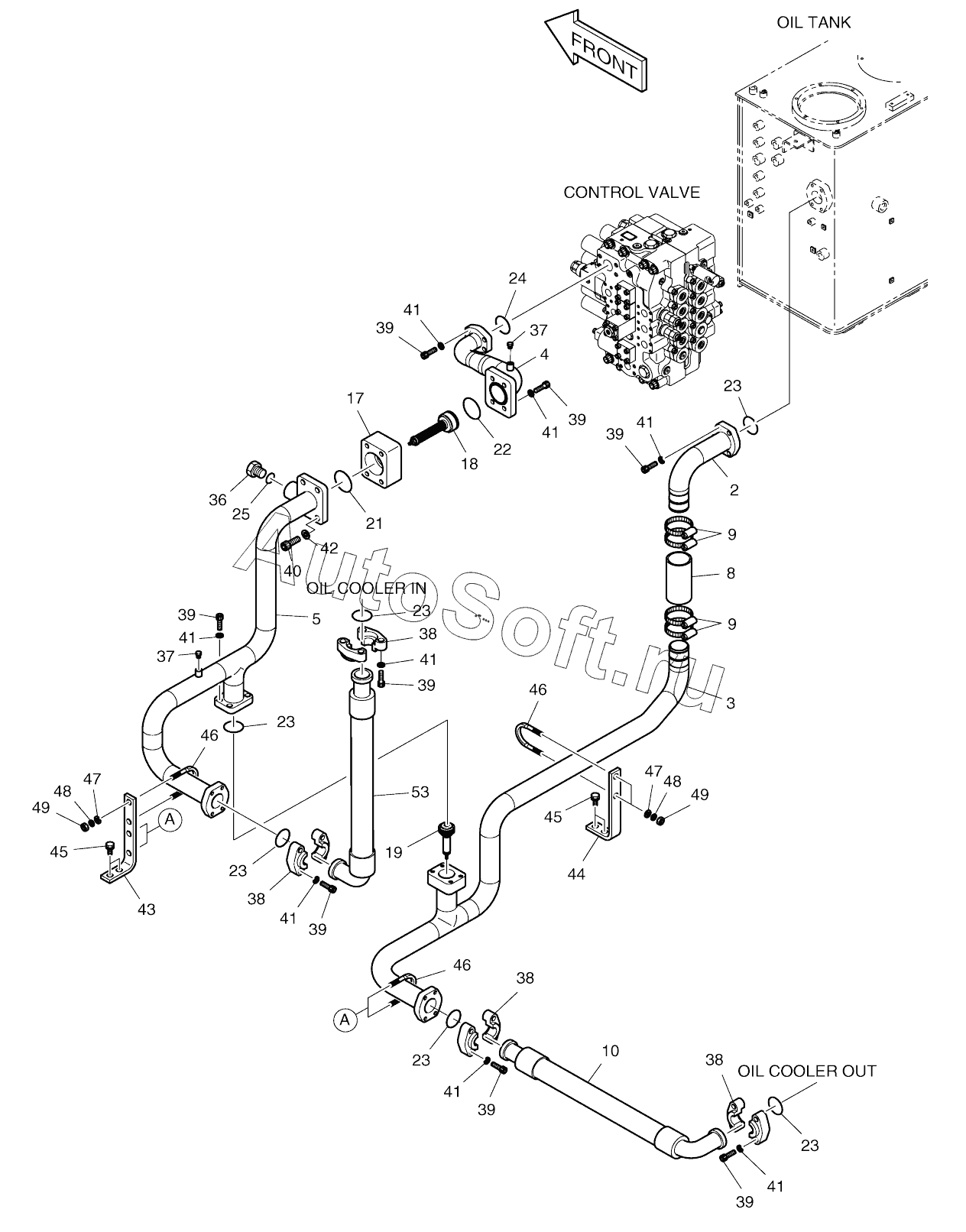

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP) (2017). OIL COOLER PIPING (2)
43
24
25
36
37
37
38
38
38
38
39
39
39
39
39
39
39
39
40
41
41
41
41
41
41
41
41
42
23
23
23
23
23
23
44
45
45
46
46
46
47
47
48
48
49
49
53
53
10
2
3
3
4
5
5
8
9
9
17
18
18
18
19
19
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00927A | 4***A | Oil cooler piping | |
| 420212-12019 | 4***9 | Piping, return | |
| 2 | 1***4 | Pipe | |
| 3 | 1***A | Pipe | |
| 3 | 1***B | Pipe | |
| 4 | 1***6 | Pipe | |
| 5 | 1***A | Pipe | |
| 5 | 1***B | Pipe | |
| 8 | 2***1 | Hose | |
| 9 | S***5 | CLAMP | |
| 10 | 2***8 | Hose | |
| 17 | 4***A | Block | |
| 18 | 4***3 | Valve, by-pass | |
| 18 | 4***B | Valve, bypass | |
| 18 | 4***1 | Valve, by-pass | |
| 19 | 4***4 | Valve, by-pass | |
| 19 | 4***4 | Valve, by-pass | |
| 21 | 2***2 | O-RING | |
| 22 | 2***1 | O-RING | |
| 23 | 2***7 | O-RING | |
| 24 | 2***4 | O-ring | |
| 25 | S***1 | O-RING | |
| 36 | 2***9 | PLUG PFO1 | |
| 37 | 2***A | PLUG | |
| 38 | 4***6 | Flange, split | |
| 39 | S***6 | BOLT;SOCKET | |
| 40 | S***6 | BOLT;SOCKET M16X2.0X45 | |
| 41 | S***3 | Washer | |
| 42 | S***3 | WASHER;SPRING | |
| 43 | 1***7 | Plate | |
| 44 | 1***A | Plate | |
| 45 | 2***8 | Bolt | |
| 46 | 1***A | Bolt, u | |
| 47 | 2***0 | WASHER;PLAIN | |
| 48 | S***3 | WASHER;SPRING M10 | |
| 49 | S***3 | NUT M12 | |
| 53 | D***4 | Hose | |
| 53 | D***6 | Hose |
