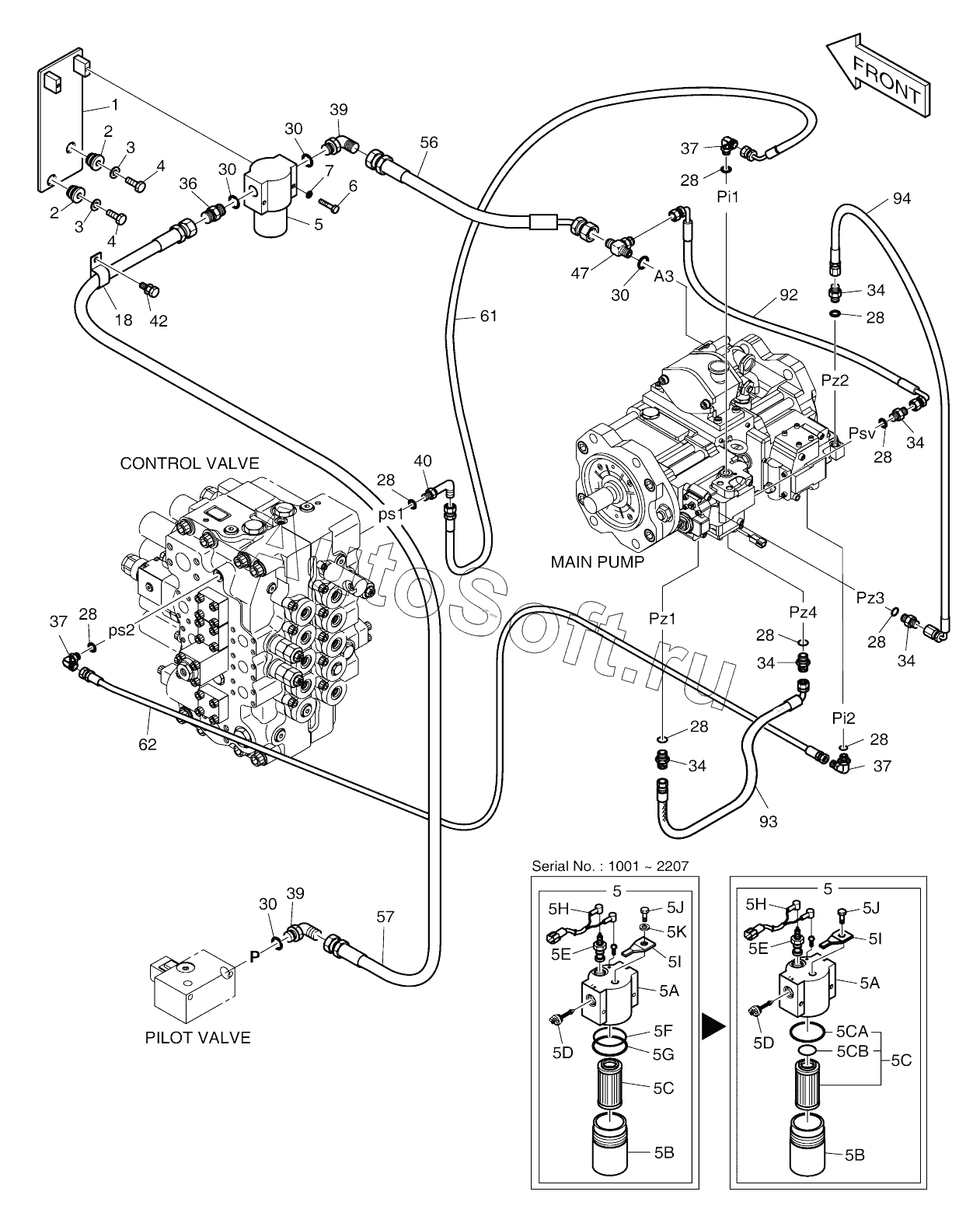

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP) (2017). PILOT PIPING (1)
1
2
2
3
3
4
4
5
5
5
5
5
5
5
5
5A
5A
5B
5B
5B
5B
5B
5B
5C
5C
5C
5C
5CA
5CB
5D
5D
5D
5D
5D
5D
5E
5E
5E
5E
5E
5E
5F
5G
5H
5H
5H
5H
5H
5H
5I
5I
5J
5J
5K
6
7
18
28
28
28
28
28
28
28
28
28
30
30
30
30
34
34
34
34
34
36
37
37
37
39
39
40
42
47
56
57
61
62
92
93
94
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01035 | 4***5 | Pilot piping | |
| 1 | 1***1 | Bracket | |
| 18 | 1***7 | CLIP;BAND | |
| 2 | 1***6 | RUBBER | |
| 28 | S***1 | O-RING | |
| 3 | 2***0 | WASHER | |
| 30 | S***1 | O-RING | |
| 34 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 36 | 2***6 | ADAPTER | |
| 37 | 2***4 | ELBOW | |
| 39 | 2***2 | ELBOW | |
| 4 | S***3 | BOLT M10X1.5X30 | |
| 40 | 2***6 | ELBOW | |
| 42 | 1***6 | BOLT M8X1.25X12 | |
| 47 | 2***9 | TEE PFO1/2XPF1/2XPF1/4 | |
| 5 | 4***6 | Filter, pilot | |
| 5 | 4***A | FILTER;PILOT | |
| 56 | D***0 | Hose | |
| 57 | 2***5 | HOSE PF1/2-1900L | |
| 5A | H***D | Head | |
| 5B | 1***3 | Case | |
| 5B | 2***3 | CASE | |
| 5C | 2***4 | ELEMENT;PILOT FILTER | |
| 5C | 4***1 | Element, filter | |
| 5CA | 4***2 | O-ring | |
| 5CB | 4***3 | O-ring | |
| 5D | 2***7 | VALVE;BY-PASS | |
| 5D | 4***3 | Valve, bypass | |
| 5E | 2***A | INDICATOR | |
| 5E | 8***5 | Indicator | |
| 5F | Y***4 | RING;BACK UP | |
| 5G | Y***5 | O-RING | |
| 5H | 3***4 | Harness | |
| 5H | 5***6 | HARNESS;PILOT FILTER | |
| 5I | 2***1 | BRACKET;HOUSING W9 | |
| 5J | S***3 | BOLT M8X1.25X16 | |
| 5K | S***3 | WASHER;SPRING | |
| 6 | S***3 | BOLT M6X1.0X55 | |
| 61 | 2***7 | Hose | |
| 62 | 2***1 | Hose | |
| 7 | S***3 | WASHER;SPRING M6 | |
| 92 | 2***3 | Hose | |
| 93 | 2***3 | HOSE-350L | |
| 94 | 2***1 | HOSE PF1/4-650L |
