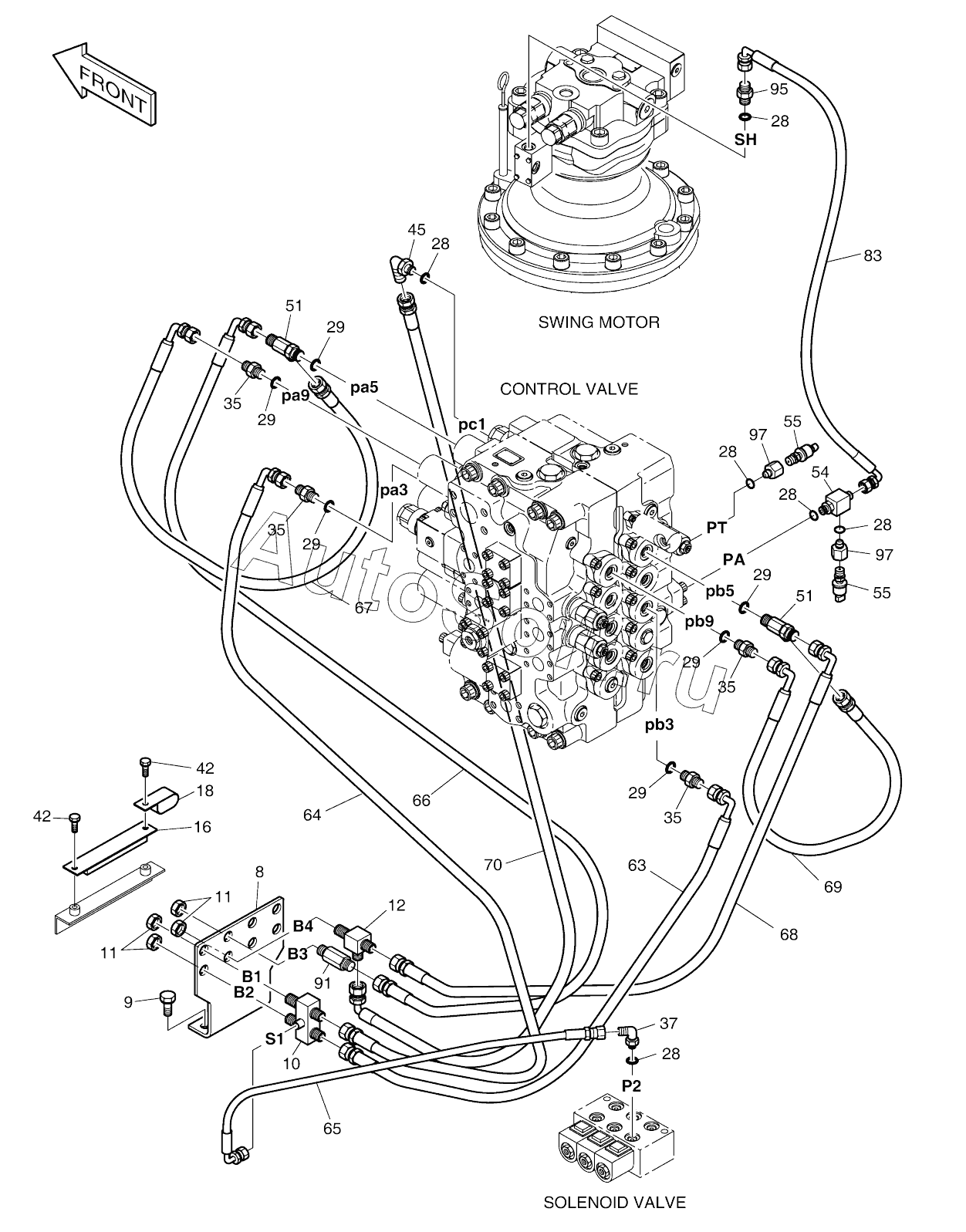

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP) (2017). PILOT PIPING (3)
8
9
10
11
11
12
16
18
28
28
28
28
28
28
28
28
28
28
28
28
28
28
29
29
29
29
29
29
35
35
35
35
37
42
42
45
51
51
54
55
55
63
64
65
66
67
68
69
70
83
91
95
97
97
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01035 | 4***5 | Pilot piping | |
| 420212-04708 | 4***8 | Piping, pilot | |
| 8 | 1***A | Bracket | |
| 9 | 2***8 | Bolt | |
| 10 | 4***7 | VALVE;SHUTTLE BLOCK | |
| 11 | 1***1 | NUT | |
| 12 | 1***2 | TEE 3PF3/8 | |
| 16 | 1***A | Clamp | |
| 18 | 1***7 | CLIP;BAND | |
| 28 | S***1 | O-RING | |
| 28 | S***1 | O-RING | |
| 29 | S***1 | O-RING | |
| 35 | 2***7 | ADAPTER PFO3/8-PF3/8 | |
| 37 | 2***4 | ELBOW | |
| 42 | 1***6 | BOLT M8X1.25X12 | |
| 45 | 2***3 | ELBOW | |
| 51 | 2***6 | TEE | |
| 54 | 2***5 | ADAPTER | |
| 55 | 2***2 | SWITCH;PRESSURE | |
| 63 | 2***1 | Hose | |
| 64 | 2***4 | HOSE PF3/8-1800L | |
| 65 | D***4 | Hose | |
| 66 | D***2 | Hose | |
| 67 | 2***2 | Hose | |
| 68 | D***6 | Hose | |
| 69 | 2***7 | Hose | |
| 70 | D***5 | Hose | |
| 83 | 2***9 | HOSE PF1/4-800L | |
| 91 | 4***1 | Valve, shockless | |
| 95 | 2***4 | ADAPTER PFO1/4-PF1/4 | |
| 97 | 4***1 | Reducer |
