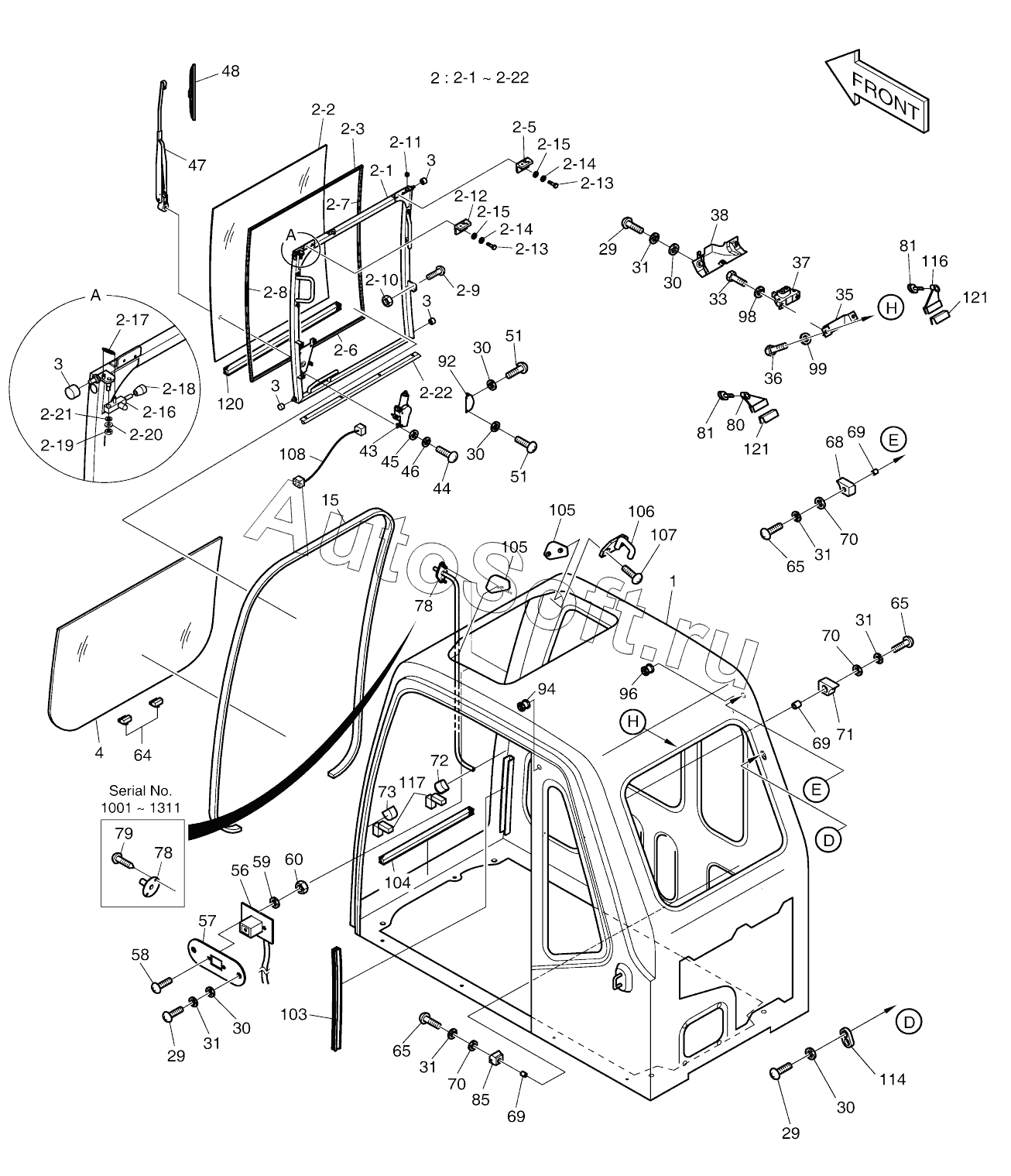

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP) (2017). CABIN (1)
1
2
2
2
2-1
2-1
2-1
2-1
2-1
2-1
2-1
2-1
2-1
2-2
2-2
2-3
2-5
2-6
2-7
2-8
2-9
2-10
2-11
2-12
2-13
2-13
2-14
2-14
2-15
2-15
2-16
2-17
2-18
2-19
2-20
2-21
2-22
2-22
3
3
3
3
4
15
29
29
29
30
30
30
30
30
31
31
31
31
31
33
35
36
37
38
43
44
45
46
47
48
51
51
56
57
58
59
60
64
65
65
65
68
69
69
69
70
70
70
71
72
73
78
78
78
78
78
78
79
80
81
81
85
92
94
94
96
98
99
103
104
104
104
104
104
104
105
105
106
107
108
114
116
117
117
120
120
121
121
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 220101-00687G | 2***G | Cabin assy | |
| 622-00177H | 6***H | Cabin assy | |
| 622-00177J | 6***J | CABIN ASS'Y | |
| 622-00177K | 6***K | CABIN ASS'Y | |
| 622-00177L | 6***L | CABIN ASS'Y | |
| 622-00177M | 6***M | CABIN ASS'Y | |
| 622-00177N | 6***N | CABIN ASS'Y | |
| 622-00177Q | 6***Q | CABIN ASS'Y | |
| 1 | C***B | Cab assy | |
| 103 | 2***6 | TRIM | |
| 104 | 1***7 | STRIP;WEATHER L=920 | |
| 104 | 1***7 | STRIP;WEATHER L=920 | |
| 104 | 2***3 | RUBBER;CUSHION | |
| 105 | 1***8 | RUBBER | |
| 106 | 1***7 | STRIKER | |
| 107 | S***8 | SCREW M8X1.25X20 | |
| 108 | 5***1 | HARNESS;W/MOTOR JOINT | |
| 114 | 2***3 | HOLDER | |
| 116 | 1***9 | BRACKET | |
| 117 | 2***9 | RUBBER;CUSHION | |
| 117 | 2***A | RUBBER;CUSHION | |
| 120 | 1***0 | STRIP;WEATHER | |
| 120 | 1***A | STRIP;WEATHER | |
| 121 | 1***1 | TRIM;RUBBER | |
| 15 | 1***A | STRIP;WEATHER 3800L | |
| 2 | 6***A | Door assy, front | |
| 2 | 6***B | DOOR ASS'Y;FRONT | |
| 2 | 6***C | DOOR ASS'Y;FRONT | |
| 2-1 | 6***A | Door, front | |
| 2-1 | 6***B | DOOR;FRONT | |
| 2-1 | 6***C | DOOR;FRONT | |
| 2-10 | S***3 | NUT M10X1.25 | |
| 2-11 | 2***7 | BUSH 135L | |
| 2-12 | 1***3 | CATCH | |
| 2-13 | 2***6 | BOLT M6X1.0X20 | |
| 2-14 | 2***3 | WASHER;SPRING M6 | |
| 2-15 | 2***3 | WASHER | |
| 2-16 | 1***8 | BAR | |
| 2-17 | 1***A | SPRING | |
| 2-18 | 2***7 | CAP;RUBBER | |
| 2-19 | S***3 | NUT M8X1.25 | |
| 2-2 | 9***5 | Glass | |
| 2-2 | 9***A | GLASS 6.76T | |
| 2-20 | 2***2 | WASHER M8 | |
| 2-21 | S***3 | WASHER;SPRING | |
| 2-22 | K***8 | RUBBER 920L | |
| 2-3 | 1***5 | DAMPER | |
| 2-5 | 1***A | CATCH | |
| 2-6 | 1***5 | DAMPER | |
| 2-7 | 1***5 | DAMPER | |
| 2-8 | 1***5 | DAMPER | |
| 2-9 | 2***9 | STOPPER | |
| 29 | S***3 | SCREW M6X1.0X16 | |
| 3 | 2***3 | ROLLER | |
| 30 | S***3 | WASHER;PLAIN | |
| 31 | S***3 | WASHER;SPRING M6 | |
| 33 | 2***5 | BOLT M8X1.25X20 | |
| 35 | 2***1 | BRACKET;AUTO LOCK | |
| 36 | 2***4 | BOLT M10X1.5X20 | |
| 37 | 2***6 | CATCH;AUTO LOCK | |
| 38 | 6***0 | COVER;AUTO LOCK | |
| 4 | 9***9 | GLASS;FRONT LOWER | |
| 43 | 5***9 | MOTOR;WIPER | |
| 44 | S***3 | SCREW M5X0.8X12 | |
| 45 | S***3 | WASHER PLAIN M5 | |
| 46 | S***3 | WASHER SPRING M5 | |
| 47 | 2***0 | WIPER ARM ASS'Y | |
| 48 | 5***5 | BLADE;WIPER | |
| 51 | S***3 | SCREW M6X1.0X12 | |
| 56 | 5***2 | HARNESS;CABIN LAMP | |
| 57 | 2***3 | PLATE | |
| 58 | S***3 | SCREW M3X0.5X10 | |
| 59 | S***3 | WASHER;PLAIN M3 | |
| 60 | S***3 | NUT M3X0.5 | |
| 64 | 2***1 | STOPPER;RUBBER | |
| 65 | S***3 | SCREW M6X1.0X25 | |
| 68 | 2***8 | STOPPER;RUBBER RH | |
| 69 | 2***8 | PIPE;SPACER | |
| 70 | 2***2 | WASHER | |
| 71 | 2***7 | STOPPER;RUBBER LH | |
| 72 | 2***0 | STOPPER;RUBBER RH | |
| 73 | 2***9 | STOPPER;RUBBER LH | |
| 78 | 2***5 | WASHER ASS'Y | |
| 78 | K***9 | NOZZLE ASS'Y | |
| 79 | S***9 | SCREW;TAPPING | |
| 80 | 1***A | BRACKET | |
| 81 | 1***6 | BOLT;KNOB M8X1.25X30 | |
| 85 | 2***2 | STOPPER;RUBBER | |
| 92 | 6***1 | COVER;WIPER MOTOR | |
| 94 | 1***0 | BUSHING;RUBBER | |
| 94 | 2***0 | Bushing, rubber | |
| 96 | 2***0 | BUSHING;RUBBER | |
| 98 | 2***2 | WASHER M8 | |
| 99 | 2***5 | WASHER M10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
