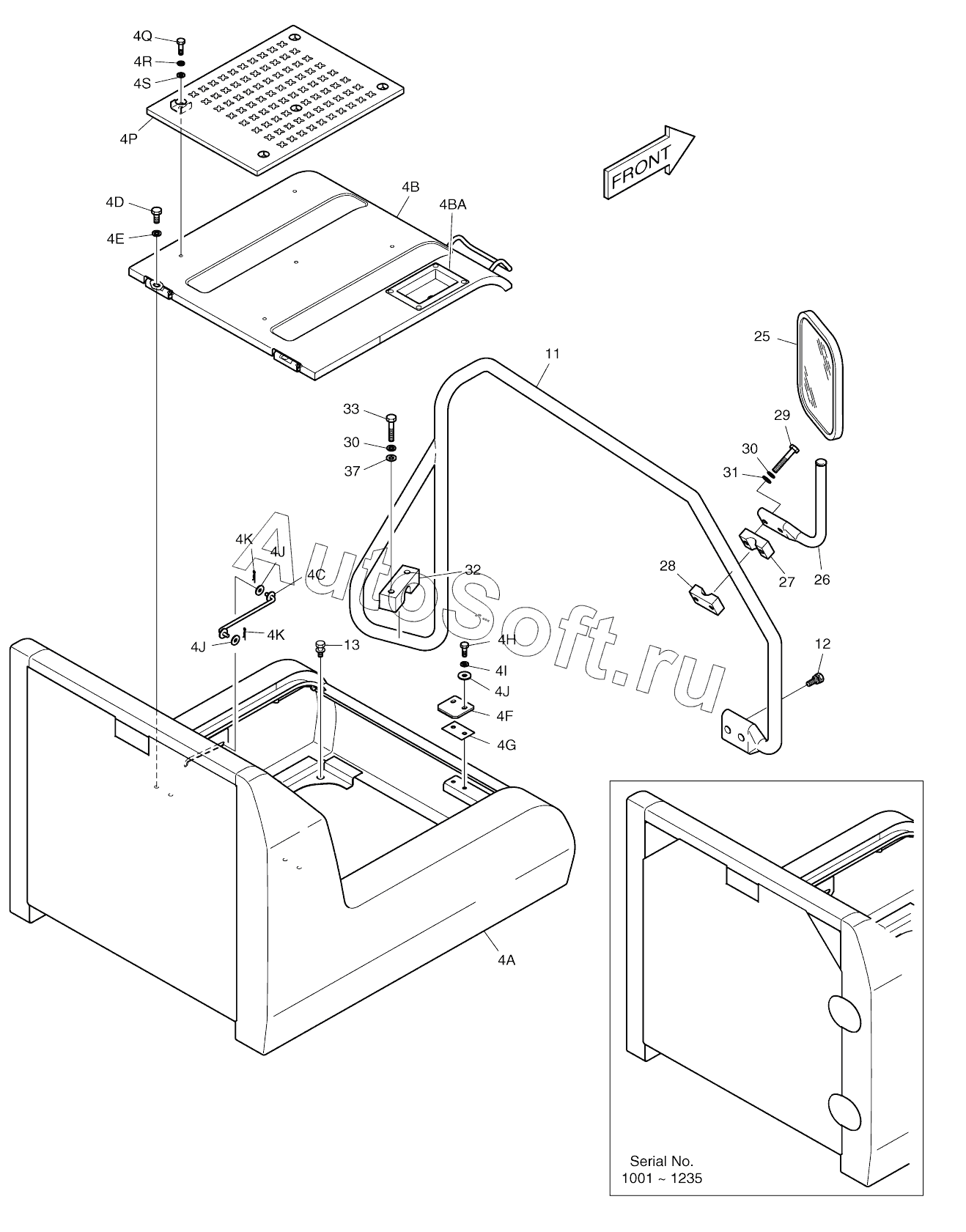

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP) (2017). COVER (3)
4
4
4
4
4A
4A
4B
4B
4B
4B
4BA
4BA
4BA
4BA
4C
4D
4E
4F
4G
4H
4I
4J
4J
4J
4K
4K
4P
4Q
4R
4S
11
11
12
13
25
25
25
26
27
28
29
30
30
31
32
33
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 621-02006E | 6***E | Cover assy | |
| 11 | 1***B | STAY | |
| 11 | 1***C | STAY | |
| 12 | 2***1 | BOLT;SET | |
| 13 | 2***9 | BOLT;SET M12X1.75X25 | |
| 25 | 2***A | MIRROR;MAIN | |
| 25 | 9***2 | MIRROR;MAIN | |
| 25 | 9***8 | MIRROR;MAIN | |
| 26 | 1***2 | STAY | |
| 27 | 1***6 | CLAMP | |
| 28 | 1***7 | CLAMP | |
| 29 | S***3 | BOLT M12X1.75X75 | |
| 30 | S***3 | WASHER;SPRING M10 | |
| 31 | S***3 | WASHER;PLAIN | |
| 32 | 1***6 | CLAMP | |
| 33 | S***3 | BOLT M12X1.75X65 | |
| 37 | 2***4 | WASHER | |
| 4 | 6***A | Battery cover assy | |
| 4 | 6***B | Battery cover assy | |
| 4 | 6***E | Battery cover assy | |
| 4 | 6***G | Battery cover assy | |
| 4A | 6***A | Cover, battery | |
| 4A | 6***B | Cover, battery | |
| 4B | 6***1 | Cover | |
| 4B | 6***A | Cover | |
| 4B | 6***C | Cover | |
| 4B | 6***E | Cover | |
| 4BA | 1***4 | LOCK | |
| 4BA | 1***2 | LOCK | |
| 4BA | 1***A | LOCK | |
| 4BA | K***2 | LOCK | |
| 4C | 2***3 | STAY | |
| 4D | S***3 | BOLT M10X1.5X25 | |
| 4E | S***3 | WASHER;PLAIN | |
| 4F | 2***B | PLATE | |
| 4G | 2***A | SHIM PL1.2 | |
| 4H | S***3 | BOLT M8X1.25X25 | |
| 4I | S***3 | WASHER;PLAIN M8 | |
| 4J | 2***9 | WASHER | |
| 4K | 2***2 | PIN;LOCK | |
| 4P | 6***4 | Cover | |
| 4Q | S***3 | Bolt | |
| 4R | S***3 | WASHER;SPRING | |
| 4S | S***3 | WASHER;PLAIN M8 |
