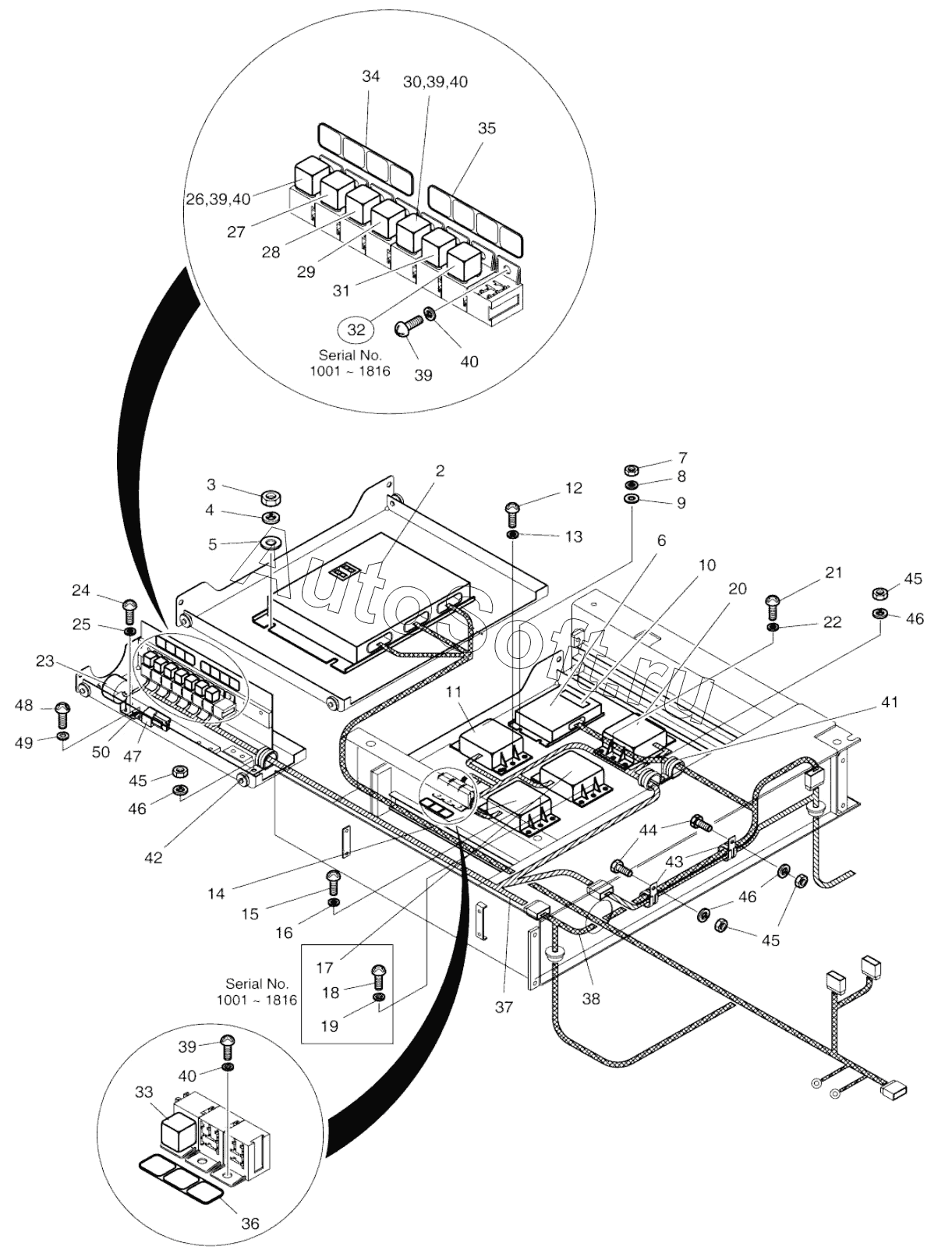

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP) (2017). ELECTRIC BOX ASSY (2)
34
37
37
37
35
35
34
38
33
32
31
30
29
28
27
26
42
50
49
48
47
46
46
46
45
45
45
44
43
25
41
40
40
40
40
39
39
39
39
38
38
38
38
2
7
6
6
5
4
3
2
2
8
2
2
300706-00665B
300706-00665A
300706-00013A
300706-00013
500-00048E
500-00048A
16
24
23
22
21
20
19
18
17
500-00048
15
14
13
12
11
10
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 300706-00013 | 3***3 | Box assy, electric | |
| 300706-00013A | 3***A | Box assy, electric | |
| 300706-00665A | 3***A | Electric assy, e-box | |
| 300706-00665B | 3***B | Electric assy, e-box | |
| 500-00048 | 5***8 | Electric box assy | |
| 500-00048A | 5***A | Electric box assy | |
| 500-00048E | 5***E | Electric box assy | |
| 2 | 3***0 | Controller, epos | |
| 2 | 3***A | Controller, epos | |
| 2 | 3***B | Controller, epos | |
| 2 | 5***A | Controller, e-epos | |
| 2 | 5***B | Controller, e-epos | |
| 3 | S***3 | NUT M10X1.5 | |
| 4 | S***3 | WASHER;SPRING M10 | |
| 5 | S***3 | WASHER;PLAIN | |
| 6 | 3***3 | Controller, engine throttle | |
| 6 | 5***4 | CONTROLLER;THROTTLE | |
| 7 | S***3 | NUT M6X1.0 | |
| 8 | S***3 | WASHER;SPRING M6 | |
| 9 | S***3 | WASHER;PLAIN | |
| 10 | 2***5 | Plate, name | |
| 11 | 2***5 | STARTER;CONTROLLER | |
| 12 | S***3 | SCREW M6X1.0X10 | |
| 13 | S***3 | WASHER;SPRING M6 | |
| 14 | 2***8 | TIMER;WIPER | |
| 15 | S***3 | SCREW M6X1.0X10 | |
| 16 | S***3 | WASHER;SPRING M6 | |
| 17 | 2***3 | CONVERTER;DC-DC (2) | |
| 18 | S***3 | SCREW M6X1.0X12 | |
| 19 | S***3 | WASHER;SPRING M6 | |
| 20 | 2***3 | CONVERTER;DC-DC (2) | |
| 21 | S***3 | SCREW M6X1.0X12 | |
| 22 | S***3 | WASHER;SPRING M6 | |
| 23 | 2***6 | BUZZER;PILOT | |
| 24 | S***3 | SCREW M6X1.0X10 | |
| 25 | S***3 | WASHER;SPRING M6 | |
| 26 | 2***3 | RELAY | |
| 27 | 2***3 | RELAY | |
| 28 | 2***3 | RELAY | |
| 29 | 2***3 | RELAY | |
| 30 | 2***3 | RELAY | |
| 31 | 2***3 | RELAY | |
| 32 | 2***3 | RELAY | |
| 33 | 2***3 | RELAY | |
| 34 | 2***0 | Plate, name, relay | |
| 34 | 2***9 | PLATE;NAME | |
| 35 | 2***3 | Plate, name, relay | |
| 35 | 2***0 | PLATE;NAME | |
| 36 | 2***6 | PLATE;NAME | |
| 36 | 2***9 | Plate, name | |
| 37 | 3***7 | Harness, electric box | |
| 37 | 5***A | HARNESS;ELECTRIC BOX | |
| 37 | 5***B | Harness, electric box | |
| 38 | 3***8 | Harness, cabin | |
| 38 | 3***A | Harness, cabin | |
| 38 | 5***A | HARNESS;CABIN | |
| 38 | 5***B | HARNESS;CABIN | |
| 38 | 5***E | Harness, cabin | |
| 39 | S***3 | SCREW M5X0.8X10 | |
| 40 | S***3 | WASHER;SPRING | |
| 41 | 1***3 | CLIP D20/M8 | |
| 42 | 1***5 | CLIP D32/M8 | |
| 43 | 1***6 | CLIP D38/M8 | |
| 44 | S***3 | BOLT M8X1.25X20 | |
| 45 | S***3 | NUT M8X1.25 | |
| 46 | S***3 | WASHER;SPRING | |
| 47 | 3***2 | Relay | |
| 48 | S***3 | SCREW M6X1.0X12 | |
| 49 | S***3 | WASHER;SPRING M6 | |
| 50 | 2***1 | Plate, name, relay |
