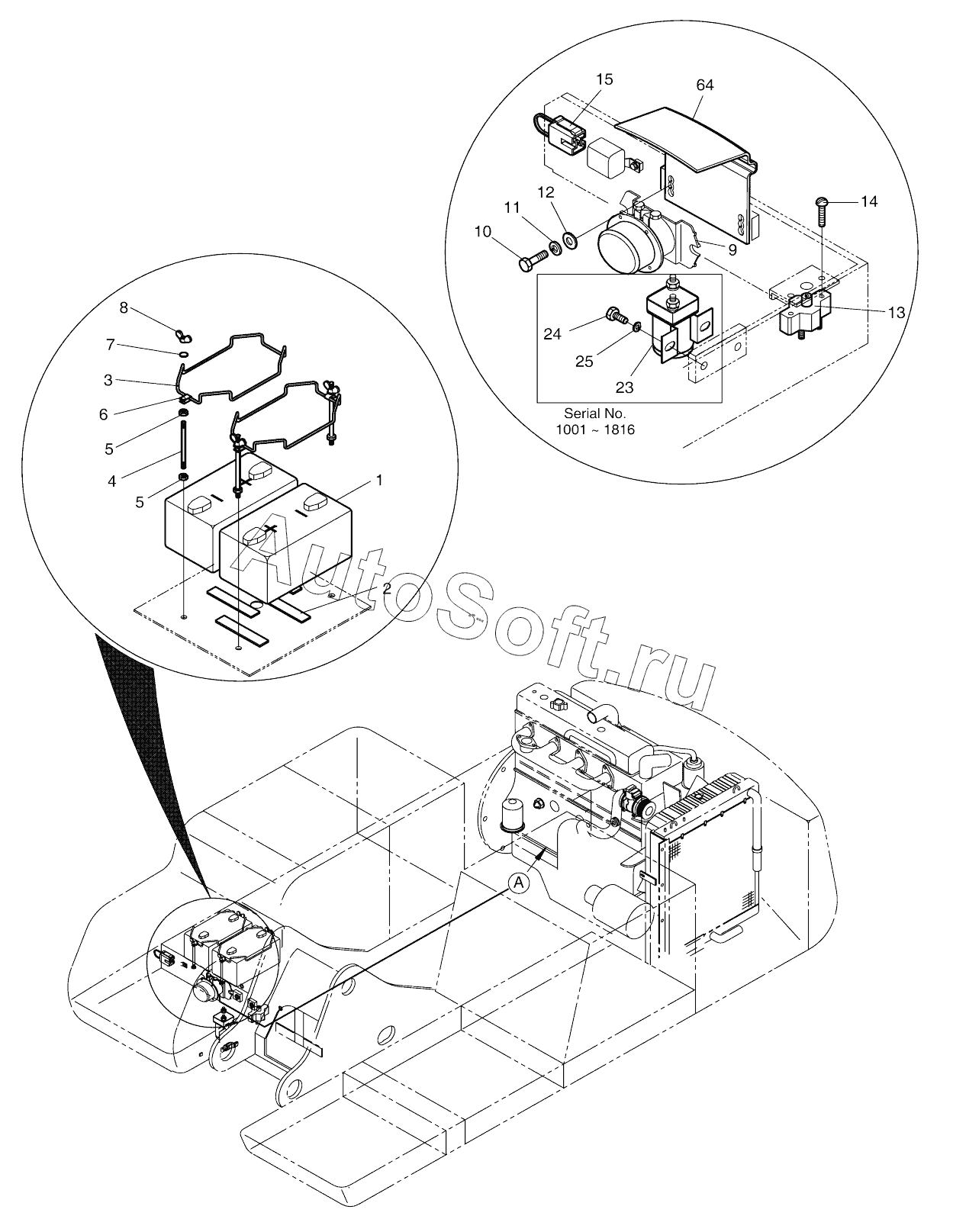

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP) (2017). ELECTRIC PARTS (5) - BATTERY
10
64
25
24
23
15
14
13
12
11
10
9
8
7
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 300619-00615B | 3***B | Electric assy, chassis | |
| 500-00138 | 5***8 | Electric parts | |
| 1 | 2***4 | BATTERY | |
| 2 | 2***1 | CUSHION | |
| 3 | 2***5 | HOLDER;BATTERY | |
| 4 | 2***9 | BOLT;STUD M10X1.5X210 | |
| 5 | S***3 | NUT M10X1.5 | |
| 6 | 2***1 | CLIP | |
| 7 | S***3 | WASHER;PLAIN | |
| 8 | S***3 | NUT;WING M10X1.5 | |
| 9 | 2***4 | RELAY;BATTERY 24V 100A | |
| 10 | S***3 | BOLT M8X1.25X25 | |
| 10 | S***3 | Bolt | |
| 11 | S***3 | WASHER;SPRING | |
| 12 | S***3 | WASHER;PLAIN M8 | |
| 13 | 2***4 | BREAKER;CIRCUIT 60A | |
| 14 | 2***4 | SCREW | |
| 15 | 2***A | FUSE;LINK 27A | |
| 23 | 2***2 | RELAY;STARTER | |
| 24 | S***3 | BOLT M6X1.0X12 | |
| 25 | S***3 | WASHER;SPRING M6 | |
| 64 | 1***9 | Cover, relay |
