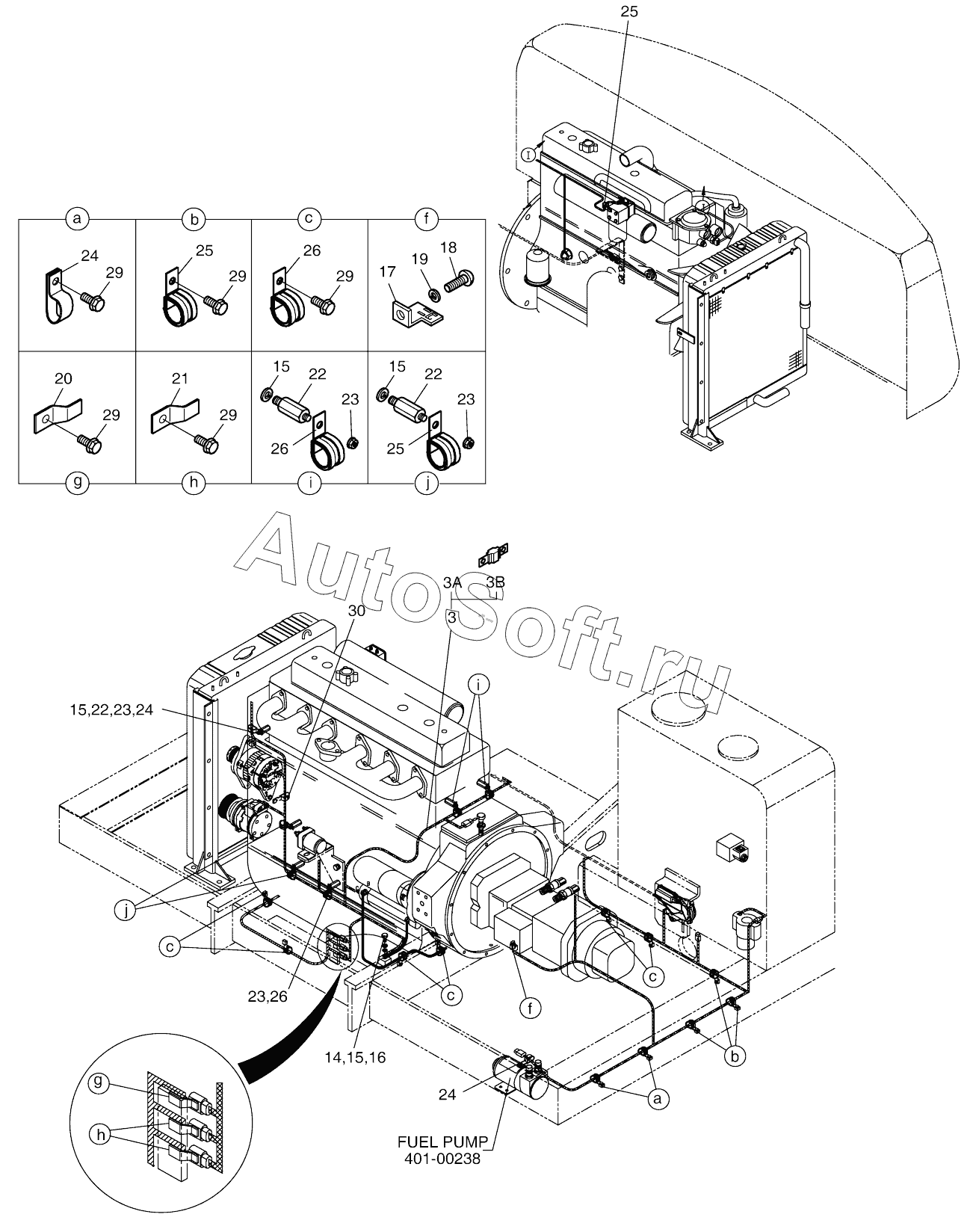

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP) (2017). ELECTRIC WIRING (2) - ENGINE
500-00139A
300619-01024
3
3
3
3A
3B
14
15
15
15
15
16
17
18
19
20
21
22
22
22
23
23
23
23
24
24
24
25
25
25
25
26
26
29
29
29
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 300619-01024 | 3***4 | Electric assy | |
| 500-00139A | 5***A | Electric wiring | |
| 14 | S***3 | BOLT M10X1.5X16 | |
| 15 | S***3 | WASHER;SPRING M10 | |
| 16 | S***3 | WASHER;PLAIN | |
| 17 | 2***0 | BRACKET;HOUSING | |
| 18 | S***3 | SCREW M6X1.0X12 | |
| 19 | S***3 | WASHER;SPRING M6 | |
| 20 | 2***0 | BRACKET;HOUSING W15 | |
| 21 | 2***1 | BRACKET;HOUSING W9 | |
| 22 | 2***5 | BOLT;STUD M10X1.25X15/M8 | |
| 23 | 2***5 | NUT M8X1.25 | |
| 24 | 2***1 | CLIP D12/M8 | |
| 25 | 1***2 | CLIP D14/M8 | |
| 26 | 1***3 | CLIP D20/M8 | |
| 29 | 1***6 | BOLT M8X1.25X12 | |
| 3 | 3***3 | Harness, engine | |
| 3 | 5***A | Harness, engine | |
| 3 | 5***B | Harness, engine | |
| 30 | 2***8 | CLIP D22/M12 | |
| 3A | 2***7 | DIODE ASS'Y 3A | |
| 3B | 3***6 | Fuse |
