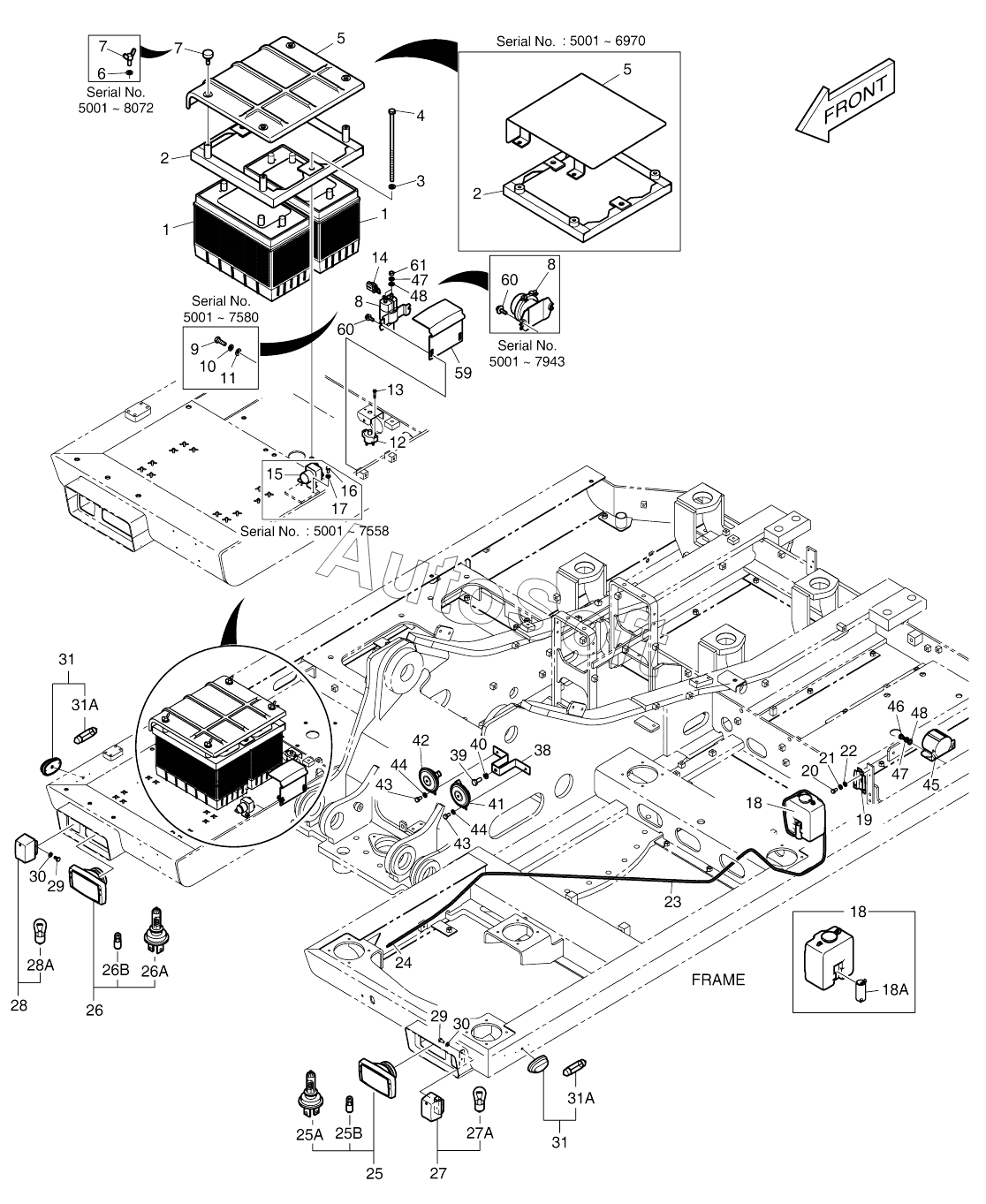

Каталог запасных частей к технике: Doosan DX140W (2017). ELECTRIC PARTS - RELATED (1)
500-00323G
300619-00578
1
1
2
2
2
2
3
4
5
5
5
5
6
7
7
7
7
7
7
8
8
8
8
8
8
9
10
11
12
13
14
15
16
17
18
18
18
18
18
18
18A
19
20
21
22
23
24
25
25A
25B
26
26A
26B
27
27A
28
28A
29
29
30
30
31
31
31A
31A
38
39
40
41
41
42
42
43
43
44
44
45
46
47
47
47
47
48
48
48
48
59
60
60
60
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 300619-00578 | 3***8 | ELECTRIC ASSY, CHASSIS | |
| 500-00323G | 5***G | ELECTRIC PARTS-RELATED | |
| 1 | 2***4 | BATTERY | |
| 10 | S***3 | WASHER;SPRING | |
| 11 | S***3 | Washer | |
| 12 | 2***4 | BREAKER;CIRCUIT 60A | |
| 13 | 2***4 | SCREW | |
| 14 | 2***A | FUSE;LINK 27A | |
| 15 | 2***2 | RELAY;STARTER | |
| 16 | S***3 | BOLT M6X1.0X12 | |
| 17 | S***3 | WASHER;SPRING M6 | |
| 18 | 4***6 | Tank, reserve | |
| 18 | K***9 | TANK, RESERVE | |
| 18A | K***4 | Motor, reserve tank | |
| 19 | 2***4 | BRACKET PL1.6 | |
| 2 | K***A | BRACKET | |
| 2 | K***A | BRACKET | |
| 20 | S***3 | BOLT M6X1.0X12 | |
| 21 | S***3 | WASHER;SPRING M6 | |
| 22 | S***3 | WASHER;PLAIN | |
| 23 | 4***7 | HOSE | |
| 24 | 2***8 | ADAPTER;HOSE | |
| 25 | 5***A | LAMP, HEAD | |
| 25A | 5***6 | Bulb | |
| 25B | 5***5 | BULB | |
| 26 | 5***A | LAMP, HEAD | |
| 26A | 5***6 | Bulb | |
| 26B | 5***5 | BULB | |
| 27 | 5***B | LAMP, FRONT TURN SIGNAL | |
| 27A | 5***5 | Bulb | |
| 28 | 5***B | LAMP, FRONT TURN SIGNAL | |
| 28A | 5***5 | Bulb | |
| 29 | S***3 | BOLT M6X1.0X12 | |
| 3 | S***3 | WASHER;SPRING M10 | |
| 30 | S***3 | WASHER;SPRING M6 | |
| 31 | 2***9 | Lamp, side turn signal | |
| 31A | 2***5 | Bulb | |
| 38 | K***C | BRACKET | |
| 39 | S***6 | BOLT | |
| 4 | D***9 | Bolt | |
| 40 | S***3 | WASHER;SPRING M10 | |
| 41 | 3***2 | Horn, high | |
| 41 | 5***4 | HORN;HIGH | |
| 42 | 3***3 | Horn, low | |
| 42 | 5***5 | HORN;LOW | |
| 43 | S***6 | Bolt | |
| 44 | S***3 | WASHER;SPRING | |
| 45 | 5***1 | BUZZER;ALARM | |
| 46 | S***6 | BOLT | |
| 47 | S***3 | WASHER;SPRING | |
| 47 | S***3 | WASHER;SPRING | |
| 48 | S***3 | WASHER;PLAIN M8 | |
| 48 | S***3 | WASHER;PLAIN M8 | |
| 5 | K***7 | COVER | |
| 5 | K***8 | COVER | |
| 59 | 1***9 | Cover, relay | |
| 6 | S***3 | WASHER;SPRING | |
| 60 | D***9 | BOLT | |
| 60 | D***3 | BOLT | |
| 61 | S***3 | NUT M8X1.25 | |
| 7 | K***7 | BOLT | |
| 7 | S***3 | Bolt, wing | |
| 8 | 2***4 | RELAY;BATTERY 24V 100A | |
| 8 | 3***3 | RELAY, BATTERY | |
| 9 | S***6 | BOLT |
