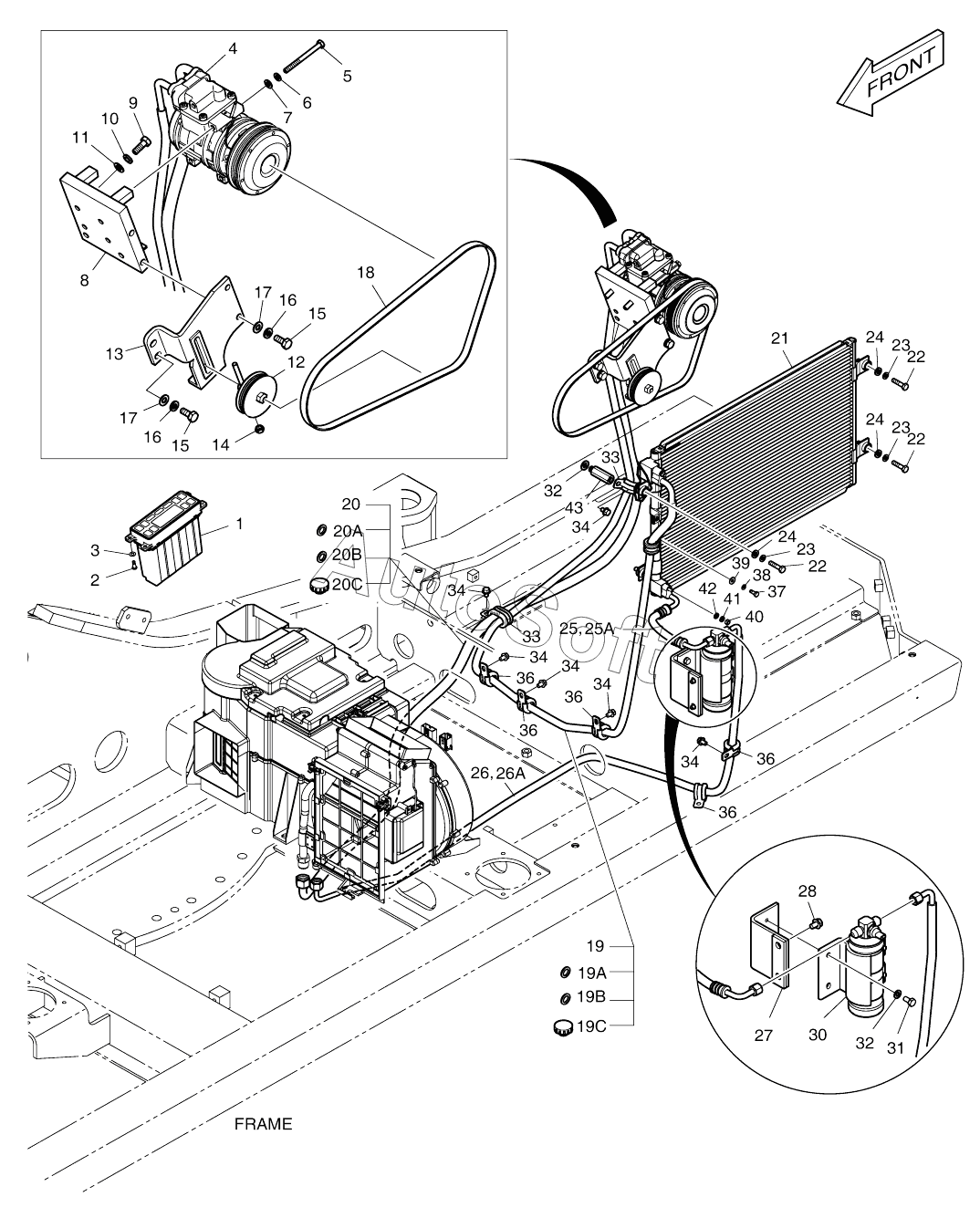

Каталог запасных частей к технике: Doosan DX140W (2017). AIR CONDITIONER (2)
920-00138C
1
2
3
4
4
5
6
7
8
9
10
11
12
12
13
14
15
15
16
16
17
17
18
19
19A
19B
19C
20
20A
20B
20C
21
22
22
22
23
23
23
24
24
24
25
25A
26
26A
27
28
30
30
31
32
32
33
33
34
34
34
34
34
34
36
36
36
36
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 920-00138C | 9***C | AIRCONDITIONER (2) | |
| 1 | 5***7 | CONTROL PANEL, AIR CON | |
| 10 | S***3 | WASHER;SPRING M10 | |
| 11 | S***3 | WASHER;PLAIN | |
| 12 | 1***9 | PULLEY ASSY, IDLE | |
| 12 | 2***B | Pulley assy, idle | |
| 13 | 2***E | BRACKET, IDLE PULLEY | |
| 14 | S***3 | NUT M8X1.25 | |
| 15 | S***6 | BOLT | |
| 16 | S***3 | WASHER;SPRING M10 | |
| 17 | S***3 | WASHER;PLAIN | |
| 18 | 2***7 | BELT, AIRCON | |
| 19 | 1***E | HOSE, DISCHARGE | |
| 19A | K***4 | O-RING | |
| 19B | 2***8 | O-ring | |
| 19C | 1***8 | CAP;CHECK PORT(H) | |
| 2 | S***3 | SCREW M4X0.7X12 | |
| 20 | 1***C | HOSE, SUCTION | |
| 20A | K***5 | O-RING | |
| 20B | 2***6 | O-RING(COMP) | |
| 20C | 1***9 | CAP;CHECK PORT(L) | |
| 21 | 5***4 | CONDENSER, AIR CON | |
| 22 | S***6 | BOLT | |
| 23 | S***3 | WASHER;SPRING | |
| 24 | S***3 | WASHER;PLAIN M8 | |
| 25 | 1***B | HOSE, LIQUID(1) | |
| 25A | K***8 | O-RING | |
| 26 | 1***B | HOSE, LIQUID(2) | |
| 26A | K***8 | O-RING | |
| 27 | K***C | BRACKET | |
| 28 | D***9 | BOLT | |
| 3 | S***3 | WASHER;PLAIN M4 | |
| 30 | 2***A | RECEIVER DRIER | |
| 30 | 3***3 | Dryer, receiver | |
| 31 | S***6 | Bolt | |
| 32 | S***3 | WASHER;SPRING | |
| 33 | 1***1 | CLIP 2-D20/M8 | |
| 34 | K***9 | BOLT | |
| 36 | 1***3 | CLIP D20/M8 | |
| 37 | S***3 | BOLT M6X1.0X12 | |
| 38 | S***3 | WASHER | |
| 39 | 2***2 | WASHER | |
| 4 | 2***B | COMPRESSOR | |
| 4 | 4***0 | Compressor | |
| 40 | S***3 | NUT M6X1.0 | |
| 41 | S***3 | WASHER;SPRING M6 | |
| 42 | S***3 | WASHER;PLAIN | |
| 43 | 2***7 | BOLT;STUD M8X1.25X20/M8 | |
| 5 | S***3 | BOLT M8X1.25X90 | |
| 6 | S***3 | WASHER;SPRING | |
| 7 | S***3 | WASHER;PLAIN M8 | |
| 8 | 2***C | Bracket, compressor | |
| 9 | S***6 | BOLT |
